89

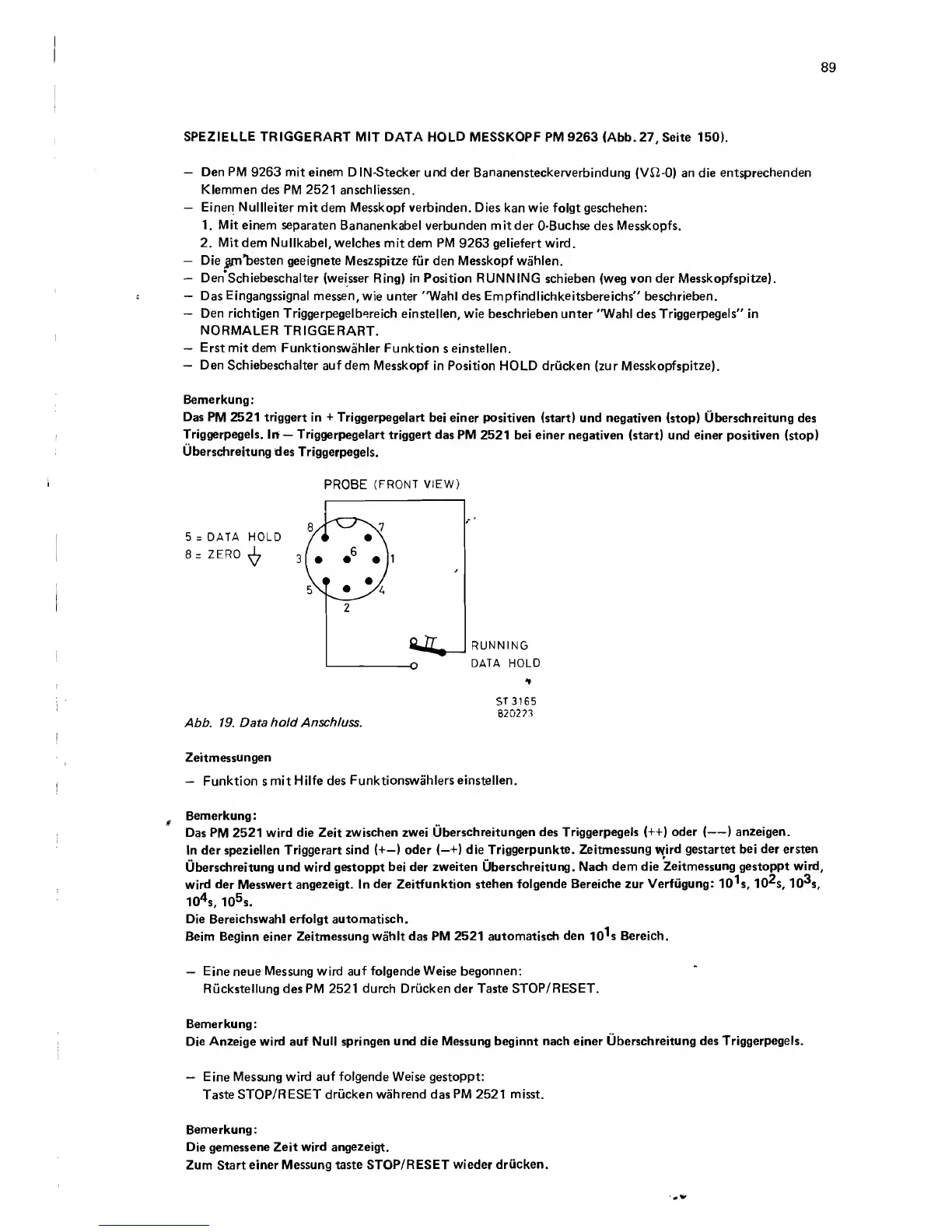

SPEZIELLE TRIGGERART MIT DATA HOLD MESSKOPF PM 9263 (Abb. 27, Seite 150).
— Den PM 9263 mit einem DIN-Stecker und der Bananensteckerverbindung (V12-0) an die entsprechenden
Klemmen des PM 2521 anschliessen.
— Einen Nullleiter mit dem Messkopf verbinden. Dies kan wie folgt geschehen:
1. Mit einem separaten Bananenkabel verbunden mit der 0-Buchse des Messkopfs.
2. Mit dem Nullkabel, welches mit dem PM 9263 geliefert wird.
— Die lym’besten geeignete Meszspitze fur den Messkopf wahlen.
— Den Schiebeschalter (weisser Ring) in Position RUNNING schieben (weg von der Messkopfspitze).
— Das Eingangssignal messen,wie unter "Wahl des Empfindlichkeitsbereichs" beschrieben.
— Den richtigen Triggerpegelbereich einstellen, wie beschrieben unter "Wahl des Triggerpegels" in
NORMALER TRIGGERART.
— Erst mit dem Funktionswahler Funktion s einstellen,
— Den Schiebeschalter auf dem Messkopf in Position HOLD drucken (zur Messkopfspitze).
Bemerkung:
Das PM 2521 triggert in + Triggerpegelart bei einer positiven (start) und negativen (stop) Uberschreitung des
Triggerpegels. In — Triggerpegelart triggert das PM 2521 bei einer negativen (start) und einer positiven (stop)
Uberschreitung des Triggerpegels.
PROBE (FRONT VIEW)
Zeitmessungen
— Funktion s mit Hilfe des Funktionswahlers einstellen.
^ Bemerkung:
Das PM 2521 wird die Zeit zwischen zwei Uberschreitungen des Triggerpegels (++) Oder (—) anzeigen.
In der speziellen Triggerart sind (+—) oder (—+) die Triggerpunkte. Zeitmessung wird gestartet bei der ersten
Uberschreitung und wird gestoppt bei der zweiten Uberschreitung. Nach dem die Zeitmessung gestoppt wird,
wird der Messwert angezeigt. In der Zeitfunktion stehen folgende Bereiche zur Verfiigung: 10^s, lO^s, 10^s,
10 4 s, 10 5 s.
Die Bereichswahl erfolgt automatisch.
Beim Beginn einer Zeitmessung wahlt das PM 2521 automatisch den 10^s Bereich.
— Eine neue Messung wird auf folgende Weise begonnen:
Ruckstellung des PM 2521 durch Drucken der Taste STOP/RESET.
Bemerkung:
Die Anzeige wird auf Null springen und die Messung beginnt nach einer Uberschreitung des Triggerpegels.
— Eine Messung wird auf folgende Weise gestoppt:
Taste STOP/RESET drucken wahrenddasPM 2521 misst.
Bemerkung:
Die gemessene Zeit wird angezeigt.
Zum Start einer Messung taste STOP/RESET wieder drucken.
