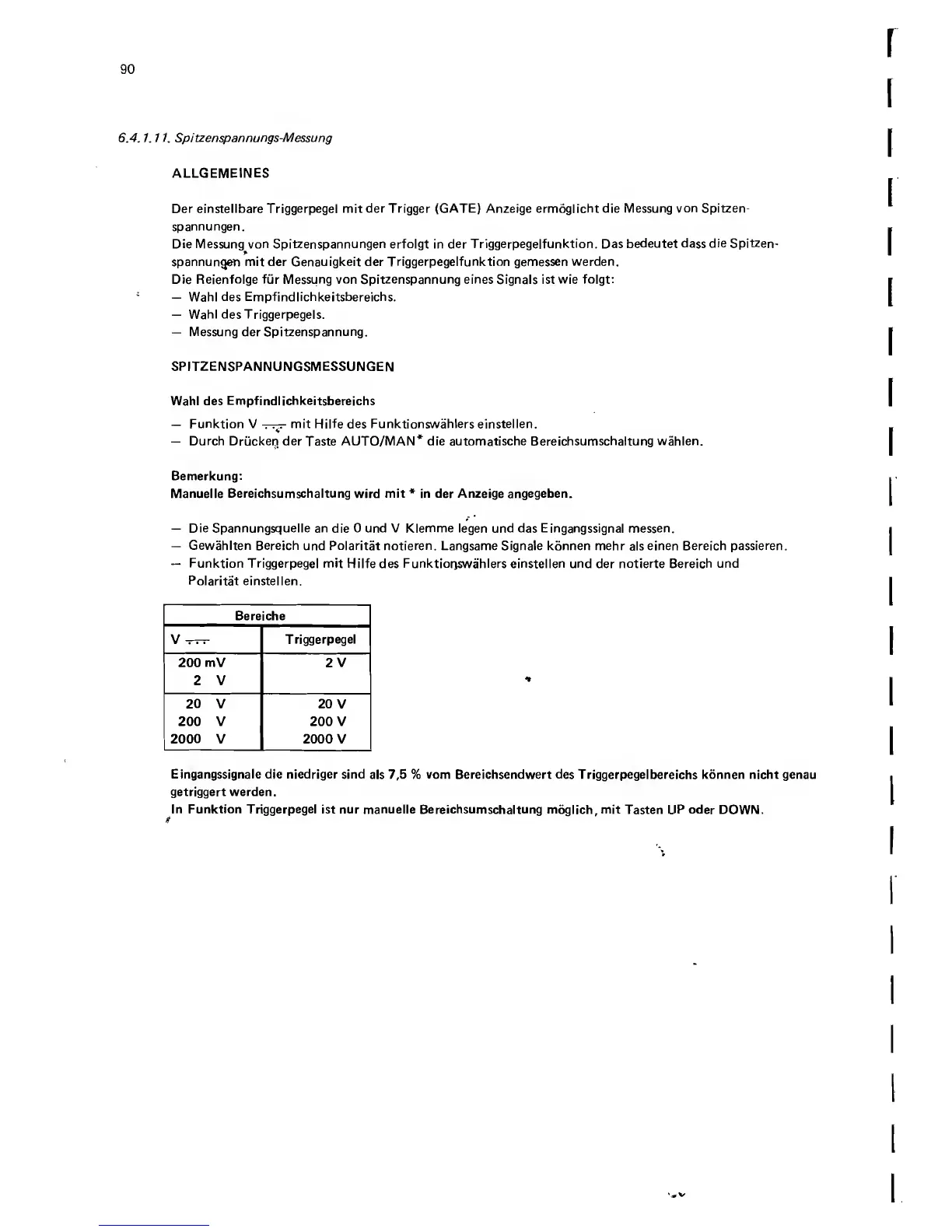

6.4.1.11. Spitzenspannungs-Messung
ALLGEMEINES
Der einstellbare Triggerpegel mit derTrigger (GATE) Anzeige ermoglicht die Messung von Spitzen-
spannungen.
Die Messung von Spitzenspannungen erfolgt in der Triggerpegelfunktion. Das bedeutet dass die Spitzen-
*
spannuncjen mit der Genauigkeit der Triggerpegelfunktion gemessen werden.
Die Reienfolge fur Messung von Spitzenspannung eines Signals ist wie folgt:
1 — Wahl des Empfindlichkeitsbereichs.
— Wahl des Triggerpegels.
— Messung der Spitzenspannung.
SPITZENSPANNUNGSMESSUNGEN
Wahl des Empfindlichkeitsbereichs
— Funktion V -r-^r- mit Hilfe des Funktionswahlers einstellen.
— Durch Druckep der Taste AUTO/MAN* die automatische Bereichsumschaltung wahlen.
Bemerkung:
Manuelle Bereichsumschaltung wird mit * in der Anzeige angegeben.
— Die Spannungsquelle an die 0 und V Klemme legen und das Eingangssignal messen.
— Gewahlten Bereich und Polaritat notieren. Langsame Signale konnen mehr als einen Bereich passieren.
— Funktion Triggerpegel mit Hilfe des Funktiopswahlers einstellen und der notierte Bereich und
Polaritat einstellen.
Bereiche
V
Triggerpegel
200 mV
2 V
2 V
20 V
20 V
200 V 200 V
2000 V
2000 V
Eingangssignale die niedriger sind als 7,5 % vom Bereichsendwert des Triggerpegelbereichs konnen nicht genau
getriggert werden.
In Funktion Triggerpegel ist nur manuelle Bereichsumschaltung moglich.mit Tasten LIP oder DOWN.
V
