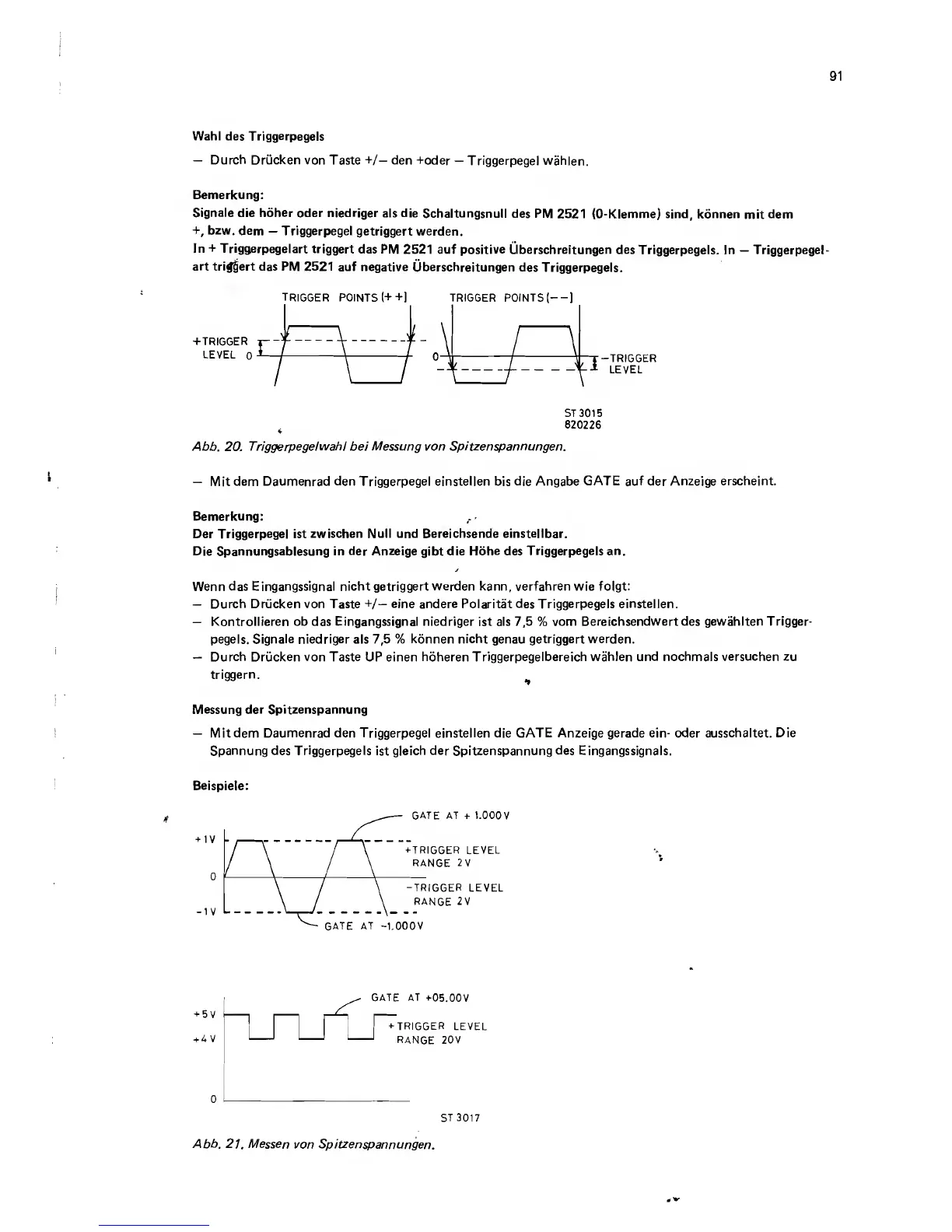

91
Wahl des Triggerpegels
— Durch Drucken von Taste +/— den +oder — Triggerpegel wahlen.
Bemerkung:
Signale die hdher oder niedriger als die Schaltungsnull des PM 2521 (O-Klemme) sind, konnen mit dem
+, bzw. dem — Triggerpegel getriggert werden.
In + Triggerpegelart triggert das PM 2521 auf positive Uberschreitungen des Triggerpegels. In — Triggerpegel-
art triggert das PM 2521 auf negative Uberschreitungen des Triggerpegels.
+ TRIGGER
LEVEL o
TRIGGER POINTS (++]
r;
i i i
i i
r-k.
i
i i
/
TRIGGER POINTS!--)
-TRIGGER
LEVEL
ST 3015
820226
Abb. 20. Triggerpegelwahl bei Messung von Spitzenspannungen.
— Mit dem Daumenrad den Triggerpegel einstellen bis die Angabe GATE auf der Anzeige erscheint.
Bemerkung:
Der Triggerpegel ist zwischen Null und Bereichsende einstellbar.
Die Spannungsablesung in der Anzeige gibt die Hohe des Triggerpegels an.
J
Wenn das Eingangssignal nicht getriggert werden kann, verfahren wie folgt:
— Durch Drucken von Taste +/— eine andere Polaritat des Triggerpegels einstellen.
— Kontrollieren ob das Eingangssignal niedriger ist als 7,5 % vom Bereichsendwertdes gewahlten Trigger¬
pegels. Signale niedriger als 7,5 % konnen nicht genau getriggert werden.
— Durch Drucken von Taste UP einen hoheren Triggerpegelbereich wahlen und nochmals versuchen zu
triggern. ^
Messung der Spitzenspannung
— Mit dem Daumenrad den Triggerpegel einstellen die GATE Anzeige gerade ein- oder ausschaltet. Die
Spannung des Triggerpegels ist gleich der Spitzenspannung des Eingangssignals.
Beispiele:
Abb. 21. Messen von Spitzenspannungen.
