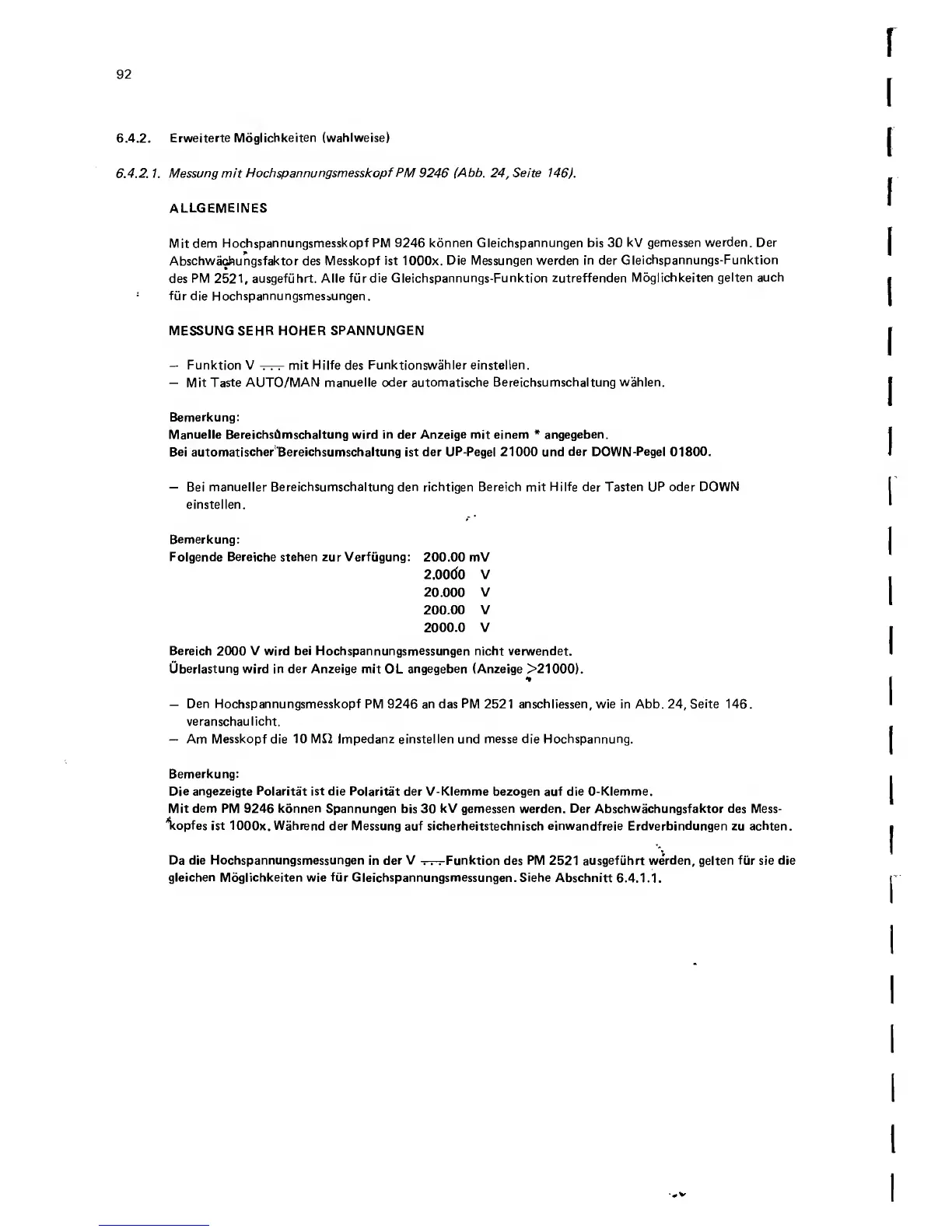

92
6.4.2. Erweiterte Moglichkeiten (wahlweise)
6.4.2.1. Messung mit Hochspannungsmesskopf PM 9246 (Abb. 24, Seite 146).
ALLGEMEINES
Mit dem Hochspannungsmesskopf PM 9246 konnen Gleichspannungen bis 30 kV gemessen werden. Der
Abschwaohungsfaktor des Messkopf ist lOOOx. Die Messungen werden in der Gleichspannungs-Funktion
des PM 2521, ausgefuhrt. Alle furdie Gleichspannungs-Funktion zutreffenden Moglichkeiten gelten auch
: fur die Hochspannungsmessungen.
MESSUNG SEHR HOHER SPANNUNGEN
— Funktion V -r-r-r- mit Hilfe des Funktionswahler einstellen.
— Mit Taste AUTO/MAN manuelle oder automatische Bereichsumschaltung wahlen.
Bemerkung:
Manuelle Bereichstimschaltung wird in der Anzeige mit einem * angegeben.
Bei automatischer Bereichsumschaltung ist der UP-Pegel 21000 und der DOWN-Pegel 01800.
— Bei manueller Bereichsumschaltung den richtigen Bereich mit Hilfe der Tasten UP oder DOWN
einstellen.
Bemerkung:
Folgende Bereiche stehen zur Verfugung: 200.00 mV
2.00d0 V
20.000 V
200.00 V
2000.0 V
Bereich 2000 V wird bei Hochspannungsmessungen nicht verwendet.
Uberlastung wird in der Anzeige mit OL angegeben (Anzeige >21000).
■ »
— Den Hochspannungsmesskopf PM 9246 an das PM 2521 anschliessen, wie in Abb. 24, Seite 146.
veranschaulicht.
— Am Messkopf die 10 MJ2 Impedanz einstellen und messe die Hochspannung.
Bemerkung:
Die angezeigte Polaritat ist die Polaritat der V-Klemme bezogen auf die 0-Klemme.
Mit dem PM 9246 konnen Spannungen bis 30 kV gemessen werden. Der Abschwachungsfaktor des Mess-
Itopfes ist lOOOx. Wahrend der Messung auf sicherheitstechnisch einwandfreie Erdverbindungen zu achten.
Da die Hochspannungsmessungen in der V -r-r-^Funktion des PM 2521 ausgefuhrt werden, gelten fur sie die
gleichen Moglichkeiten wie fur Gleichspannungsmessungen. Siehe Abschnitt 6.4.1.1.
