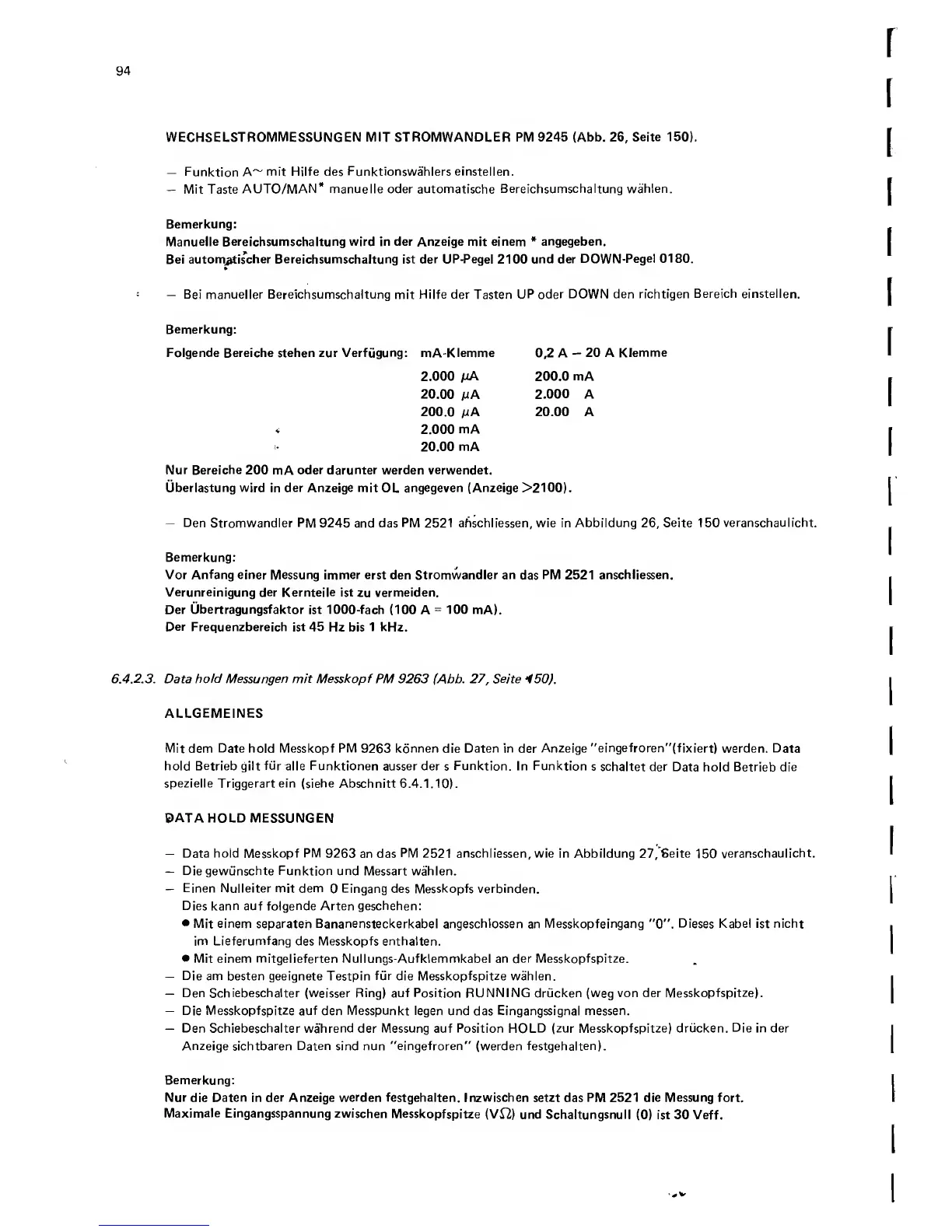

94
WECHSELSTROMMESSUNGEN MIT STROMWANDLER PM 9245 (Abb. 26, Seite 150).
— Funktion A~ mit Hilfe des Funktionswahlers einstellen.
— Mit Taste AUTO/MAN* manuelle oder automatische Bereichsumschaltung wahlen.
Bemerkung:
Manuelle Bereichsumschaltung wird in der Anzeige mit einem * angegeben.
Bei autom^tis’cher Bereichsumschaltung ist der UP-Pegel 2100 und der DOWN-Pegel 0180.
*
— Bei manueller Bereichsumschaltung mit Hilfe der Tasten UP oder DOWN den richtigen Bereich einstellen.
Bemerkung:
Folgende Bereiche stehen zur Verfiigung: mA-Klemme 0,2 A — 20 A Klemme
2.000 juA 200.0 mA
20.00 juA 2.000 A
200.0 mA 20.00 A
2.000 mA
20.00 mA
Nur Bereiche 200 mA oder darunter werden verwendet.
Uberlastung wird in der Anzeige mit OL angegeven (Anzeige >2100).
— Den Stromwandler PM 9245 and das PM 2521 afischliessen, wie in Abbildung 26, Seite 150 veranschaulicht.
Bemerkung:
Vor Anfang einer Messung immer erst den Stromwandler an das PM 2521 anschliessen.
Verunreinigung der Kernteile ist zu vermeiden.
Der Ubertragungsfaktor ist 1000-fach (100 A = 100 mA).
Der Frequenzbereich ist 45 Hz bis 1 kHz.
6.4.2.3. Data hold Messungen mit Messkopf PM 9263 (Abb. 27, Seite 450).
ALLGEMEINES
Mit dem Date hold Messkopf PM 9263 konnen die Daten in der Anzeige "eingefroren"(fixiert) werden. Data
hold Betrieb gilt fur alle Funktionen ausser der s Funktion. In Funktion s schaltet der Data hold Betrieb die
spezielle Triggerart ein (siehe Abschnitt 6.4.1.10).
DATA HOLD MESSUNGEN
— Data hold Messkopf PM 9263 an das PM 2521 anschliessen, wie in Abbildung 27,6eite 150 veranschaulicht.
— Die gewiinschte Funktion und Messart wahlen.
— Einen Nulleiter mit dem 0 Eingang des Messkopfs verbinden.
Dies kann auf folgende Arten geschehen:
• Mit einem separated Bananensteckerkabel angeschlossen an Messkopfeingang "0". Dieses Kabel ist nicht
im Lieferumfang des Messkopfs enthalten.
• Mit einem mitgelieferten Nullungs-Aufklemmkabel an der Messkopfspitze.
— Die am besten geeignete Testpin fur die Messkopfspitze wahlen.
— Den Schiebeschalter (weisser Ring) auf Position RUNNING drucken (weg von der Messkopfspitze).
— Die Messkopfspitze auf den Messpunkt legen und das Eingangssignal messen.
— Den Schiebeschalter wahrend der Messung auf Position HOLD (zur Messkopfspitze) drucken. Die in der
Anzeige sichtbaren Daten sind nun "eingefroren" (werden festgehalten).
Bemerkung:
Nur die Daten in der Anzeige werden festgehalten. Inzwischen setzt das PM 2521 die Messung fort.
Maximale Eingangsspannung zwischen Messkopfspitze (V£2) und Schaltungsnull (0) ist 30 Veff.
