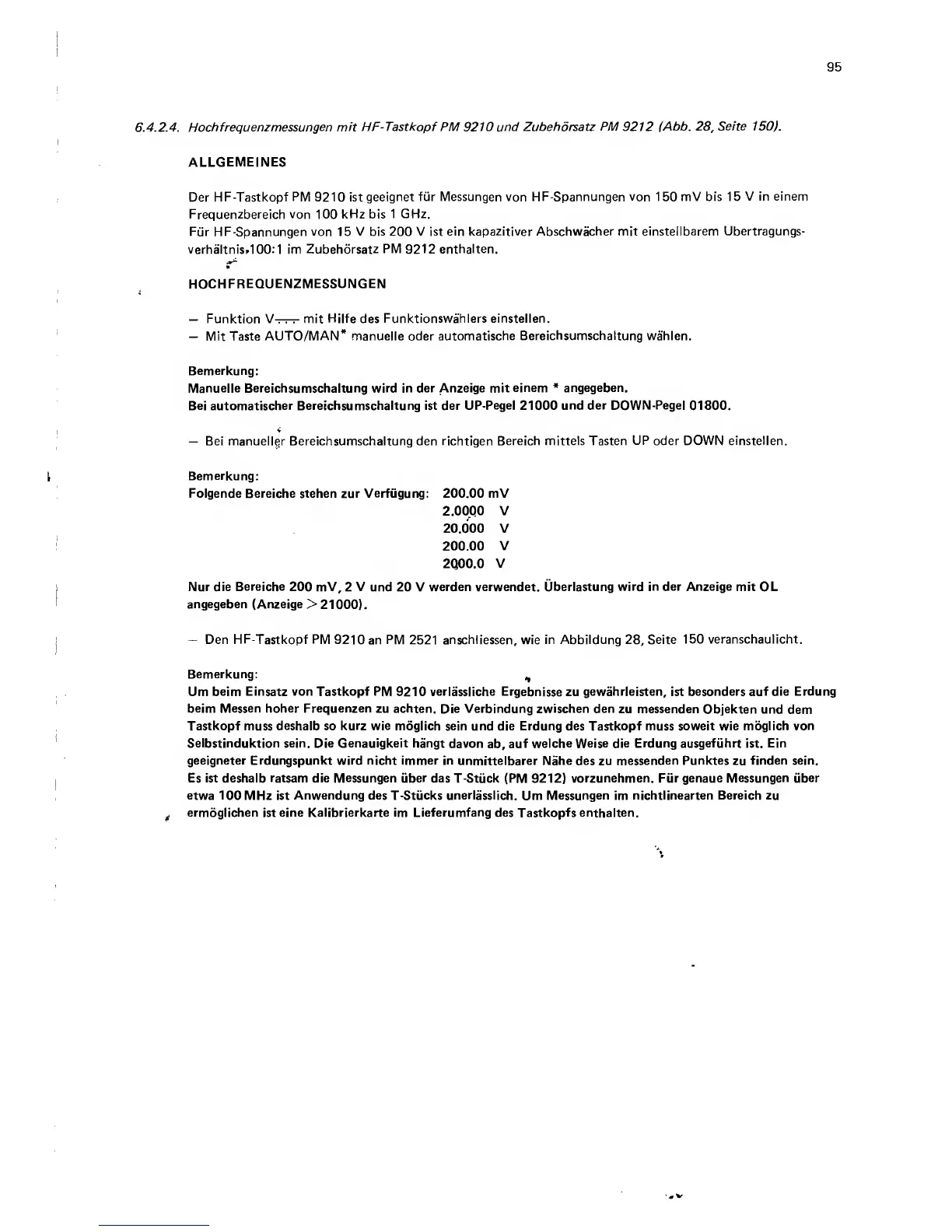

95
6.4.2.4. Hochfrequenzmessungen mit HF-Tastkopf PM 9210 und Zubehorsatz PM 9212 (Abb. 28, Seite 150).
ALLGEMEINES
Der HF-Tastkopf PM 9210 ist geeignet fur Messungen von HF-Spannungen von 150 mV bis 15 V in einem
Frequenzbereich von 100 kHz bis 1 GHz.
Fur HF-Spannungen von 15 V bis 200 V ist ein kapazitiver Abschwacher mit einstellbarem Ubertragungs-
verhaltnisH00:1 im Zubehorsatz PM 9212 enthalten.
•
HOCHFREQUENZMESSUNGEN
— Funktion mit Hilfe des Funktionswahlers einstellen.
— Mit Taste AUTO/MAN* manuelle oder automatische Bereichsumschaltung wahlen.
Bemerkung:
Manuelle Bereichsumschaltung wird in der Anzeige mit einem * angegeben.
Bei automatischer Bereichsumschaltung ist der UP-Pegel 21000 und der DOWN-Pegel 01800.
— Bei manuellgr Bereichsumschaltung den richtigen Bereich mittels Tasten UP oder DOWN einstellen.
Bemerkung:
Folgende Bereiche stehen zur Verfiigung: 200.00 mV
2.00.Q0 V
20.000 V
200.00 V
2Q00.0 V
Nur die Bereiche 200 mV, 2 V und 20 V werden verwendet. Uberlastung wird in der Anzeige mit OL
angegeben (Anzeige > 21000).
— Den HF-Tastkopf PM 9210 an PM 2521 anschliessen, wie in Abbildung 28, Seite 150 veranschaulicht.
Bemerkung: ,
Um beim Einsatz von Tastkopf PM 9210 verlassliche Ergebnisse zu gewahrleisten, ist besonders auf die Erdung
beim Messen hoher Frequenzen zu achten. Die Verbindung zwischen den zu messenden Objekten und dem
Tastkopf muss deshalb so kurz wie moglich sein und die Erdung des Tastkopf muss soweit wie moglich von
Selbstinduktion sein. Die Genauigkeit hangt davon ab, auf welche Weise die Erdung ausgefijhrt ist. Ein
geeigneter Erdungspunkt wird nicht immer in unmittelbarer Nahe des zu messenden Punktes zu finden sein.
Es ist deshalb ratsam die Messungen iiber das T-Stiick (PM 9212) vorzunehmen. Fiir genaue Messungen fiber
etwa 100 MHz ist Anwendung des T-Stiicks unerlasslich. Um Messungen im nichtlinearten Bereich zu
4 ermoglichen ist eine Kalibrierkarte im Lieferumfang des Tastkopfs enthalten.
