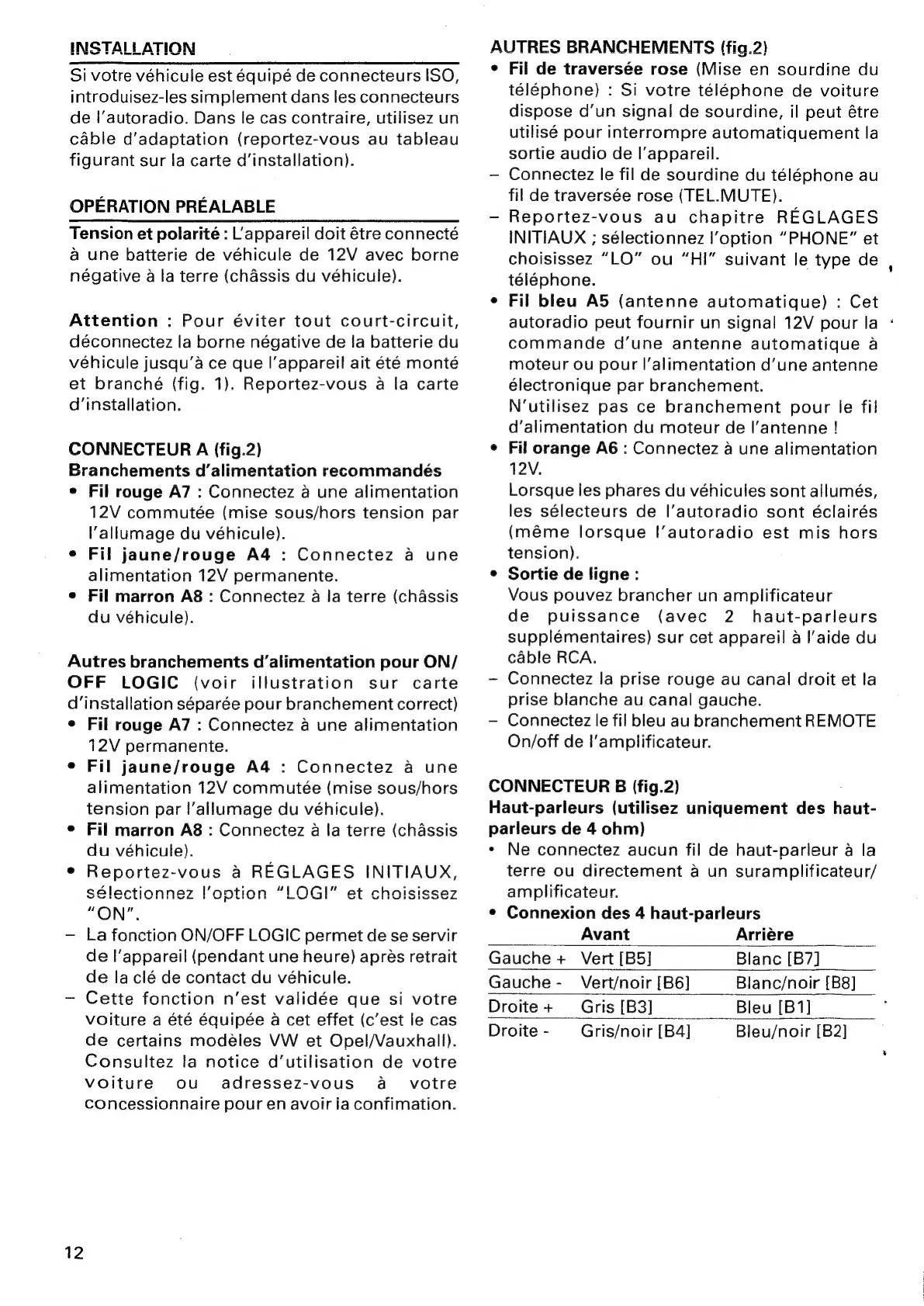

INSTALLATION
Si votre véhicule est équipé de connecteurs ISO,
introduisez-les simplement dans les connecteurs
de l’autoradio. Dans le cas contraire, utilisez un
cable d’adaptation (reportez-vous au tableau
figurant sur la carte d’installation).
OPERATION PREALABLE
Tension et polarité : Lappareil doit étre connecté
a une batterie de véhicule de 12V avec borne
négative a la terre (chassis du véhicule).
Attention : Pour éviter tout court-circuit,
déconnectez la borne négative de la batterie du
véhicule jusqu’a ce que l'appareil ait été monté
et branché (fig. 1). Reportez-vous a la carte
d’installation.
CONNECTEUR A (fig.2)
Branchements d’alimentation recommandés
e Fil rouge A7 : Connectez a une alimentation
12V commutée (mise sous/hors tension par
l’allumage du véhicule).
e Fil jaune/rouge A4 : Connectez a une
alimentation 12V permanente.
e Fil marron A8 : Connectez a la terre (chassis
du véhicule).
Autres branchements d’alimentation pour ON/
OFF LOGIC (voir illustration sur carte
d’installation séparée pour branchement correct)
¢ Fil rouge A7 : Connectez a une alimentation
12V permanente.
¢ Fil jaune/rouge A4 : Connectez a une
alimentation 12V commutée (mise sous/hors
tension par l’allumage du véhicule).
e Fil marron A8 : Connectez a la terre (chassis
du véhicule).
¢ Reportez-vous € REGLAGES INITIAUX,
sélectionnez l’option “LOGI” et choisissez
“ON",
— La fonction ON/OFF LOGIC permet de se servir
de l'appareil (pendant une heure) aprés retrait
de la clé de contact du véhicule.
— Cette fonction n'est validée que si votre
voiture a été équipée a cet effet (c’est le cas
de certains modéles VW et Opel/Vauxhall).
Consultez la notice d’utilisation de votre
voiture ou adressez-vous a votre
concessionnaire pour en avoir ia confimation.
12
AUTRES BRANCHEMENTS (fig.2)
e Fil de traversée rose (Mise en sourdine du
téléphone) : Si votre téléphone de voiture
dispose d'un signal de sourdine, il peut étre
utilisé pour interrompre automatiquement la
sortie audio de I|’appareil.
— Connectez le fil de sourdine du téléphone au
fil de traversée rose (TEL.MUTE).
~ Reportez-vous au chapitre REGLAGES
INITIAUX ; sélectionnez l’option “PHONE” et
choisissez “LO” ou “HI” suivant le type de
téléphone.
e Fil bleu A5 (antenne automatique) : Cet
autoradio peut fournir un signal 12V pour la *
commande d’une antenne automatique a
moteur ou pour l’alimentation d’une antenne
électronique par branchement.
N‘utilisez pas ce branchement pour le fil
d’alimentation du moteur de l’antenne !
e Fil orange A6 : Connectez a une alimentation
12V.
Lorsque les phares du véhicules sont ailumés,
les sélecteurs de l’autoradio sont éclairés
(méme lorsque l’autoradio est mis hors
tension).
e Sortie de ligne:
Vous pouvez brancher un amplificateur
de puissance (avec 2 haut-parleurs
supplémentaires) sur cet appareil a l'aide du
cable RCA.
~ Connectez la prise rouge au canal droit et la
prise blanche au canal gauche.
— Connectez le fil bleu au branchement REMOTE
On/off de l’amplificateur.
CONNECTEUR B (fig.2)
Haut-parleurs (utilisez uniquement des haut-
parleurs de 4 ohm)
* Ne connectez aucun fil de haut-parleur a la
terre ou directement a un suramplificateur/
amplificateur.
e Connexion des 4 haut-parleurs
Avant Arriére
Gauche + Vert [B5] Blanc [B7]
Gauche - Vert/noir [B6] Blanc/noir [B8]
Droite+ Gris [B3] Bleu [B1]
Droite - Gris/noir [B4] Bleu/noir [B2]
