24

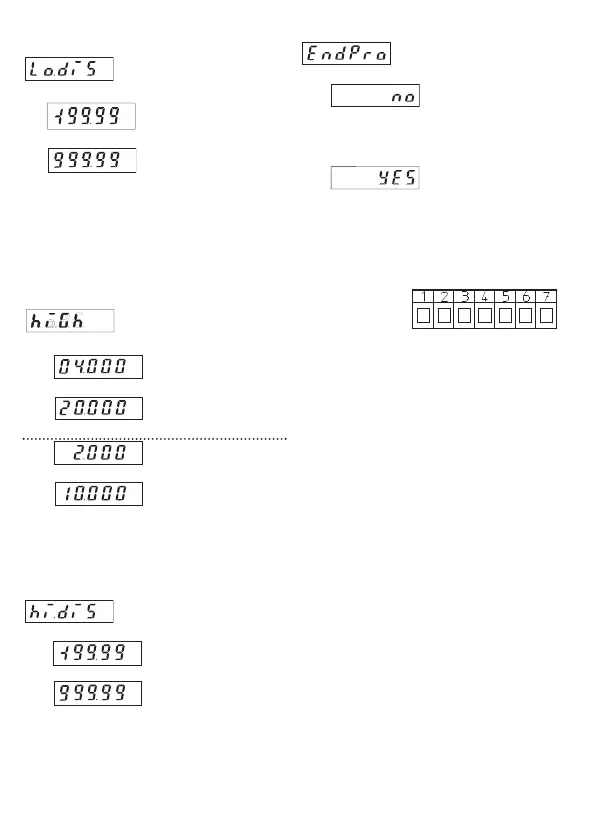

4.8 Valor visualizado por la señal de entrada
m
as baja
U
n valor entre –19999 y
9
9999 puede visualizarse al
detectar la señal de entrada
más baja. Se respeta la pro-
gramación del punto decimal.
4.9 Señal maxima de entrada
(únicamente en el rango de medición de 4 a
20 mA o de 2 a 10 V)
Si, en el rango de medición
de 4 a 20 mA, la señal de
entrada es superior al valor
aquí definido, se muestra el
mensaje “hi”.
Si, en el rango de medición
de 2 a 10 V, la señal de
entrada es superior al valor
aquí definido, se muestra el
mensaje “hi”.
En función del rango de medición
seleccionado, se efectúa el proce-
dimiento a) o b).
a)
b)
Este parámetro permite limitar el rango de visualizaci-
ón (ver también 4.7 y 9.4).
4.10 Valor visualizado por la señal de entrada
mas alta
Un valor entre –19999 y
99999 puede visualizarse al
detectar la señal de entrada
más alta. Se respeta la pro-
gramación del punto deci-
mal.
4.11 Fin de la programación
La programación se
ejecuta una vez más.
Los valores introducidos
pueden verificarse y modifi-
carse.
La programación finaliza y
los valores introducidos se
consideran nuevos paráme-
tros. El aparato ya está listo
para funcionar.
5. Conexiones
1 10 – 30 V DC
2 GND
3 GND
4 LATCH
5 0 (4) – 20 mA DC
6 Analog GND
7 0 (2) – 10 V DC
6. Características técnicas
Visualizador: 5 cifras - LED de 7
segmentos, altura 8 mm
Rangos de medición:
0 .. 10 V DC
2 .. 10 V DC
0 .. 20 mA DC
4 .. 20 mA DC
Resolución: 14 bits
Precisión: < 0,1% ± 1 cifra a temperatura
ambiente de 20°C
Ajuste del cero: automático
Derivación debida a la temperatura:
<70 ppm/K
Velocidad de medición:
0,5 ... 2 medidas/seg
Medición en corriente
Caída de tensión 2,0 V DC
máxima a 20 mA
Corriente máx.: 50 mA
Medición en tensión:
Résistencia de entrada >1 MW
Tensión de entrada
máxima 30 V
