4

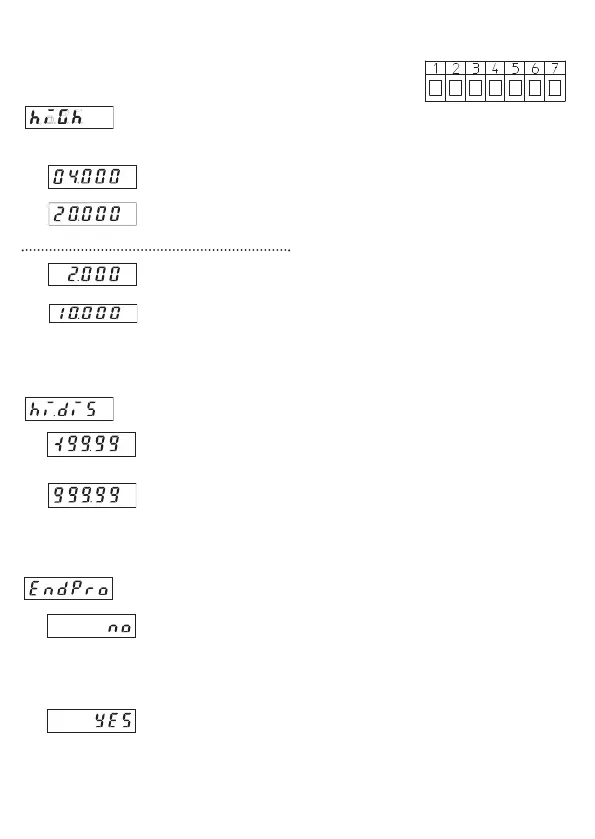

4.11 Ende der Programmierung
Programmierroutine wird
noch einmal durchlaufen.
Bisher eingestellte Werte
können überprüft und ge än -
dert werden.
Programmierroutine wird
beendet und alle einge-stell-
ten Werte werden als neue
Parameter über-nommen.
Das Gerät ist anschliessend
betriebs-bereit.
4.10 Anzeigewert bei höchstem
Eingangssignal
Dem höchsten Eingangs-
signal kann ein anzuzeigen-
der Wert zwischen
-19999 und 99999 zu-geord-
net werden. Die Einstellung
des Dezi-malpunktes wird
berück-sichtigt.
4.9 Maximales Eingangssignal (nur bei
M
essbereich 4..20 mA oder 2..10 V)
Dieser Menüpunkt ermöglicht eine Einschränkung des
Anzeigebereichs. (siehe auch 4.7 und 4.9)
Überschreitet das Ein gangs -
si gnal bei Messbe reich 4..20
mA den hier eingestellten
Wert wird
hi“ angezeigt.
Überschreitet das Ein gangs -
si gnal bei Messbe reich 2..10
V den hier eingestellten
Wert wird „hi“ angezeigt.
Je nach eingestelltem
Messbe reich wird a) oder b)
durchlaufen
a)
b)
5. Anschlussbelegung
1 10-30 VDC
2
GND 1
3 GND 1
4 LATCH
5I
6 GND 2
7U
6. Technische Daten
Anzeige: 5-stellige rote 7-Segment LED-
Anzeige, 8 mm hohe Ziffern
Messbereiche: 0 .. 10 V DC
2 .. 10 V DC
0 .. 20 mA DC
4 .. 20 mA DC
Auflösung: 14 Bit
Genauigkeit: < 0,1% ± 1 Digit über den
gesamten Messbereich bei
20°C Umgebungstemperatur
Nullabgleich: automatisch
Temperaturdrift: < 70ppm/K
Messgeschwindigkeit:
0,5 bis 2 Messungen/sec
Strommessung:
Spannungsabfall
max. 2,0 V bei 20 mA
Max. Strom: 50 mA
Spannungsmessung:
Eingangswiderstand >1 MW
Max. Spannung 30 V
Netzbrummunterdrückung:
digitale Filterung 50 Hz
Spannungsversorgung:
10 .. 30 V DC, galvanisch
getrennt
Stromaufnahme: max. 50 mA
Umgebungstemperatur:
-10°C ... +50°C
Lagertemperatur: -25°C ... +70°C
Datensicherung: EEPROM 1 Mio.
Speicherzyklen
oder 10 Jahre
Gewicht: ca. 50 g
Schutzart: IP 65 (von vorne)
