5
d
e
u
t
s
c
h
EMV:
S
töraussendung: EN 55011 Klasse B
Störfestigkeit: EN 61000-6-2
Reinigung:
Die Frontseite des Gerätes darf nur mit einem wei-
chen, mit Wasser angefeuchteten Tuch gereinigt wer-
d
en.
Fehlermeldungen:
Err 0* Fehler/Defekt im A/D-Teil
Err 3* Fehler/Defekt beim
EEPROM
Err 4** Analoges Eingangssignal überschreitet
den gültigen Messbereich
Err 5* Fehler/Defekt beim
EEPROM. Gerät nicht abgegelichen
* Bitte Gerät zur Überprüfung einschicken
** Eingangssignal und Programmierung
überprüfen
7. Lieferumfang:
– Digitalanzeige
– Spannbügel
– Frontrahmen für Schraubbefestigung
Einbauquerschnitt 50x25 mm
– Frontrahmen für Spannbügelbefestigung
Einbauquerschnitt 50x25 mm
– Dichtung
– 1 Blatt selbstklebende Symbole
8. Beispiele:
8.1 Temperaturmessung
Ein Temperatursensor mit linearer Charakteristik (unli-
n
earen Sensoren sind Li nea ri sier glie der vor zu schal ten)
liefert bei -10 °C 0 V und bei 80 °C 10 V.
Als Messbereich wird 0..10 V gewählt.
0 V ist der kleinstmögliche Messwert. Diesem Mess -
wert kann nun der Anzeigewert -10 zugeordnet wer -
den, entsprechend ist 10 V der größte Messwert. Die -
sem wird der Anzeigewert 80 zugeordnet. Die An zei ge
ist nun auf den Sensor abgestimmt und kann die je wei -
li gen Zwischenwerte anzeigen.

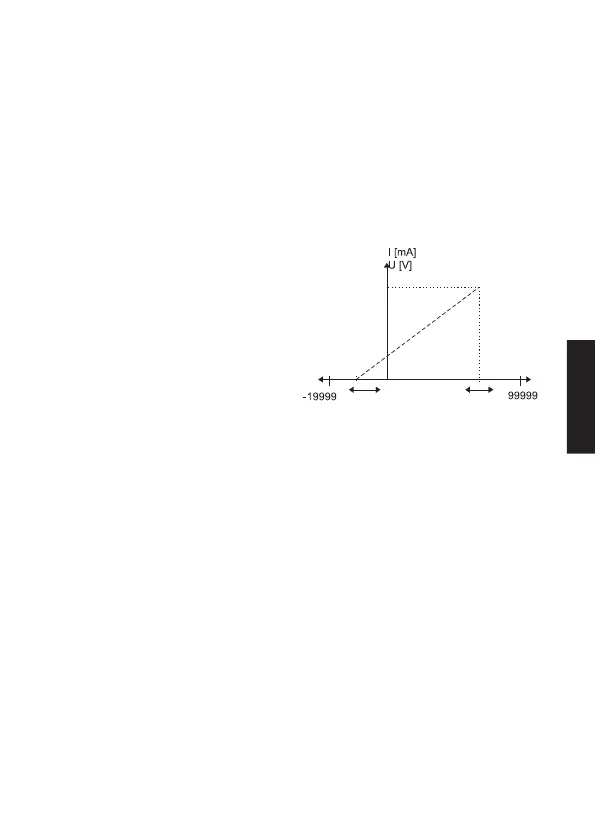

Anzeigewert innerhalb des
Anzeigebereichs frei ver-
schiebbar
