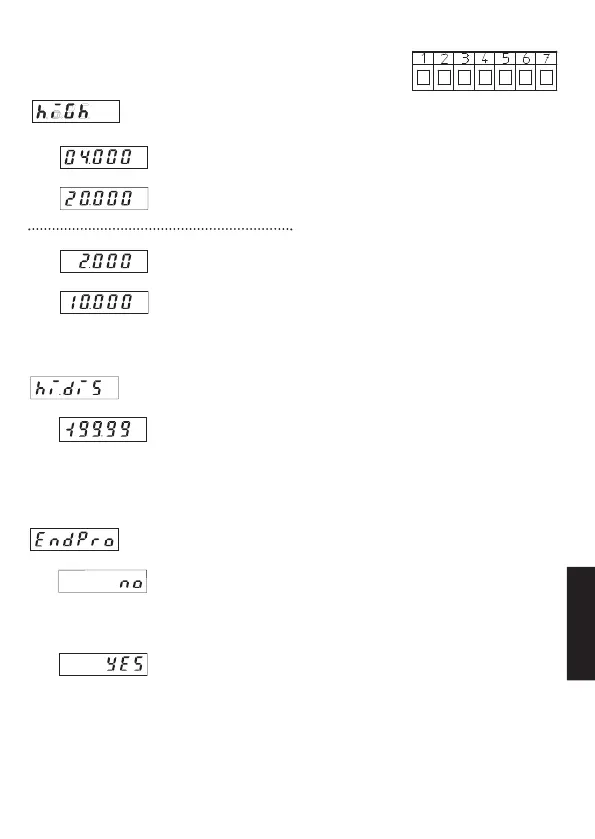

4.10 Valore visualizzato nel caso del segnale
d’ingresso più alto
Si può assegnare un valore
tra -19999 e 99999 al seg-
nale d’ingresso più alto. La
pro gram ma zione del punto
decimale viene rispettata.
4.9 Segnale d’ingresso massimo (unicamente
n
el campo di misura di 4 a 20 mA o di 2 a 10 V)
Il messaggio “hi” viene
visualizzato se il segnale
d’ingresso è superiore, nel
campo di misura di 4 a 20
mA, al valore definito qui.
Il messaggio “hi” viene
visualizzato se il segnale
d’ingresso è superiore, nel
campo di misura di 2 a 10
V, al valore definito qui.
Si esegue la procedura a) o b) a
secondo del campo di misura
selezionato.
a)
b)
Questo parametro permette una limitazione del
campo di visualizzazione (vedi anche 4.7 e 9.4).
4.11 Fine della programmazione
La programmazione viene
eseguita ancora una volta. I
valori introdotti possono
essere verificati e modifica-
ti.
La programmazione è ter-
minata e i valori introdotti
vengono presi in conto
come nuovi parametri.
L’apparecchio è pronto ad
entrare in funzione.
5. Collegamento
1 10 – 30 V DC
2
GND
3 GND
4 LATCH
5 0 (4) – 20 mA DC
6 Analog GND
7 0 (2) – 10 V DC
6. Caratteristiche tecniche
Display: 5 decadi - LED a 7
segmenti, altezza 8 mm
Campi di misura:
0 .. 10 V DC
2 .. 10 V DC
0 .. 20 mA DC
4 .. 20 mA DC
Risoluzione: 14 bit
Precisione: < 0,1% ± 1 cifra ad una
temperatura am bien te di 20°C
Regolazione dello zero:
automatica
Deriva dovuta alla temperatura:
<70 ppm/K
Velocità di misura:
0,5 ... 2 misure/sec
Misura di corrente:
Caduta di tensione max.
2,0 V DC a 20 mA
Corrente max.: 50 mA
Misura di tensione:
Resist. d’ingresso >1 MW
Tensione d’ingresso
massima 30 V
Soppressione del ronzio della rete:
Filtraggio numerico 50 Hz
Tensione di alimentazione:
10 .. 30 V DC,
isolamento galvanico
Consumo: max. 50 mA
Temperatura ambiente:
-10°C ... +50°C
Temperatura di immagazzinamento:
-25°C ... +70°C
Memorizzazione dei parameri:
EEPROM (capacità: 106 cicli di
registrazione o 10 anni)
Peso: circa 50 g
Protezione: IP 65 (frontale)
