2 AM440/AM440D/AM440W
English Español
简体中文

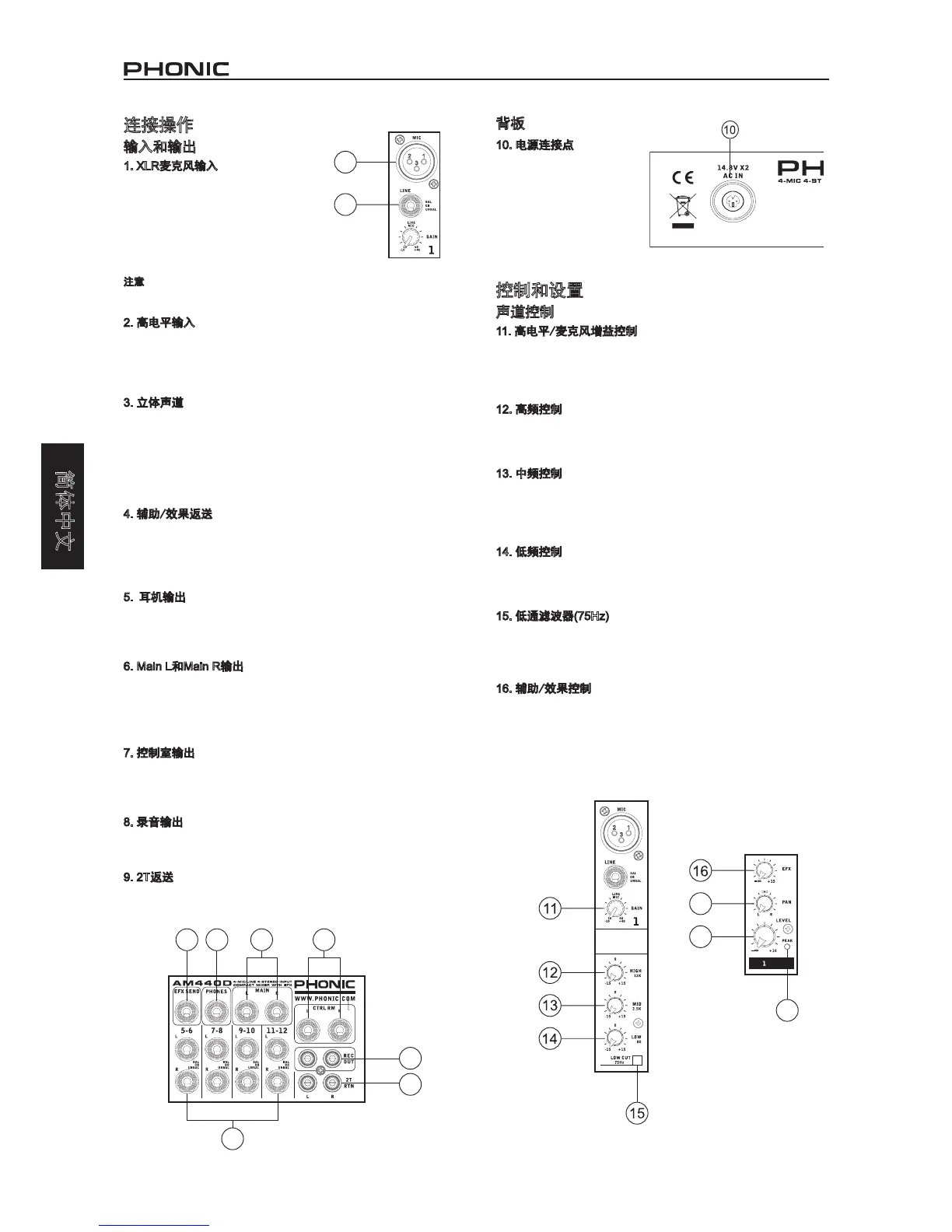

连接操作
输入和输出
1. XLR麦克风输入
此插孔为3芯XLR输入,连接麦克风接收
平衡和非平衡信号--如专业的动圈式麦克
风和铝带式麦克风--带标准XLR阳性接口
和低噪音的前置功放,可提供清晰明朗的
音质 AM440,AM440D和 AM440W小型
调音台设有4个标准的XLR麦克风输入.
注意:当使用动圈式麦克风时,应打开幻象电源.但使用幻象电源时,严禁在
输入麦克风接口上接入非均衡式的麦克风和乐器.
2. 高电平输入
此输入声道兼容平衡和非平衡的1/4”TRS或TS输入,有多个输入接
口,可选择性的连接各种设备,如电子琴,鼓声仿真器,电吉它和多种
电器乐器.
3. 立体声道
AM440, AM440D和AM440W小型调音台设有多个立体声道,提供了
更多的选择空间.任一立体声道为典型的1/4”TRS耳机插孔,以连接
不同的高电平输入设备,如电子琴,吉它和外部信号处理器或调音
台.此立体声道还可用作单声道,信号经1/4”耳机插孔输送至左立体
声输入后会自动复制到右输入.反之则不然.
4. 辅助/效果返送
这些1/4”TS输入可连接一个外部信号处理器,或功放和喇叭.AM440
的输出信号馈自辅助返送,AM440D和AM440W小型调音台的馈自
效果处理器.
5. 耳机输出
此立体输出端子适用于耳机, 可监听混音.耳机输出的音量由
Phones/Submix控制.
6. Main L和Main R输出
这两个端子可输出由主混音总线调节的最终立体声电平信号.主要
功能是将主输出信号传送至外部设备,如电源功放,其它的调音台,
以及各种信号处理器(均衡器,分频器).
7. 控制室输出
这两个1/4”耳机插孔输出由调音台面板上的Phones/Control Room
调节的信号,作用广泛,可将调音台信号传送至有源音箱等.
8. 录音输出
此输出经RCA插座可连接多种录音设备,如MD播放器,便携式电脑.
9. 2T返送
此RCA立体输入可连接外部设备,如CD播放器,便携式电脑,可从
外部接收信号并传送至Main L-R混音总线.
1
2
4 5 6
3
7
8
9
17
18
19
背板
10. 电源连接点
此端子连接电源供应器,为调
音台提供电源,操作中,请务必
使用适配电源.
控制和设置
声道控制
11. 高电平/麦克风增益控制
此功能控制Line / Mic Gain Control输入信号的灵敏度. 适当调节增
益量,可输出最大音量,并保证高保真音质.调节至适当的电平时,峰
值指示灯将为亮,所有的单声道都伴有此功能.
12. 高频控制
此控制可对高频12KHz的频率进行±15dBu的增强和衰减,以调节声
道,增加力道,如吉它,音钹,音乐合成器.
13. 中频控制
此控制可对中频进行±15dBu的增强或衰减调节.要调节中频率并非
易事,人们往往希望对中频进行削弱而非增强,以此缓和刺耳的人声
和乐器声.
14. 低频控制
此控制可对低频80Hz进行增强或衰减调节,范围是±15dBu,可对声
音进行暖色处理,增加吉它,鼓声及电子琴的力道.
15. 低通滤波器(75Hz)
此钮1至4声道都有设置,可进行低通滤波,减少在18dB每八度音阶,
低于75Hz的频率,以消除杂音.
16. 辅助/效果控制
AM440的AUX辅助控制可将主混音板上的 AUX Send 调节的最
终信号传送至AUX混音总线.输往 AUX Send 输出的信号可直接
连接至功放,演播室,或舞台监听,或直接作为其它设备的辅助输
出.AM440D的EFX效果控制可使信号经效果控制总线传输至数位
效果处理器或馈返至效果输出.这两种控制为前衰减信号,对声道进
行的调节将不影响AUX辅助和EFX效果输出的信号.
