18
09004 - ES

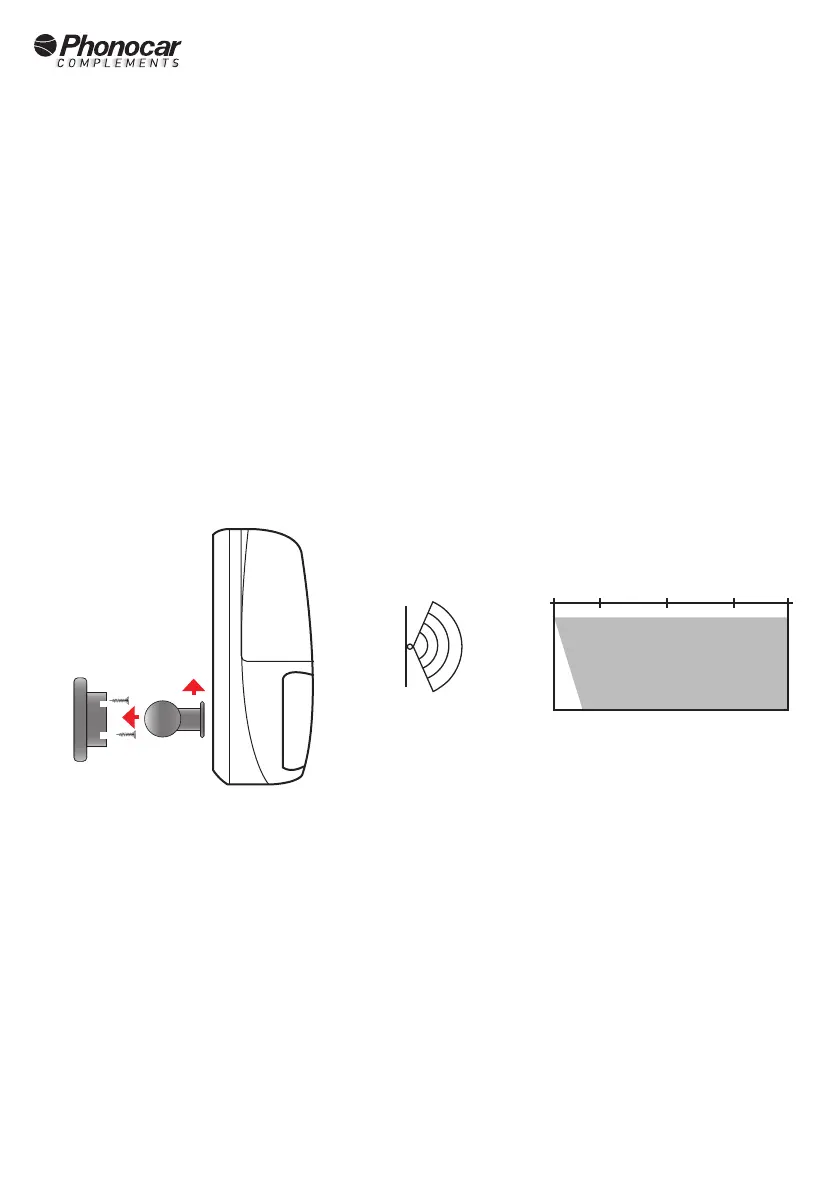

ÁREA DE DETECCIÓN
VISTO DESDE ARRIBA VISTA LATERAL
110°
0m 2m 4m 6m 8m
SENSOR DE INFRARROJOS (VOLUMÉTRICO)
CARACTERÍSTICAS
El sensor volumétrico inalámbrico PIR utiliza tecnología digital por infrarrojos, su software le permite distinguir las señales de interferencia
de las señales de movimiento humano para prevenir ecazmente falsas alarmas.
Antena de alta frecuencia helicoidal integrada, amplia área de cobertura, fácil de instalar.
CODIFICACIÓN LED INTERNO
Un (1) destello: sensor en alarma.
Encendido jo: tensión de alimentación baja, reemplazar las pilas.
INSTALACIÓN
Los sensores PIR deben ser instalados lejos de zonas que cambien rápidamente de temperatura o en las que haya corrientes de aire como:
acondicionadores de aire, lámparas, estufas, etc. Además, preferentemente, no deben apuntar directamente a las ventanillas.
No instale más sensores en posición cercana para evitar interferencias.
Coloque el soporte lo más alto posible desde el suelo y preferiblemente en las esquinas utilizando los tornillos suministrados.
Fijar el sensor al soporte y ajuste el ángulo.
N.B.: El sensor PIR es más sensible al movimiento lateral (cruce) que al movimiento longitudinal (aproximación), apunte el sensor
perpendicularmente a la dirección de paso de las personas.
SUSTITUCIÓN PILAS
1) Poner en OFF el interruptor que se encuentra en la parte posterior del sensor.
2) Retire el cubre batería en la parte delantera del sensor.
3) Sustituir las baterías con cuidado respetando la polaridad.
4) Cerrar la tapa de las baterías.
5) Vuelva a poner en ON el interruptor ubicado en la parte trasera del sensor.
PRUEBA
1) Una vez terminada la instalación, colocar en ON el interruptor ubicado en la parte posterior del sensor, desplazarse en el área de detección
y comprobar que el LED se ilumine correctamente. (el LED interno emite un destello cuando detecta un movimiento).
2) Cambiar el ángulo del sensor si se precisa optimizar su funcionamiento.
