INSTRUCCIONES PARA LA INSTALACIÓN DE LOS SENSORES
CINTA DE DOBLE
CARA PARA
DETECTOR E
IMAN
SOPORTE
DETECTOR +
TORNILLOS
FIG. 1
INSTALACIÓN SIN SOPORTE
DETECTORDETECTOR
IMANIMAN
INSTALACIÓN CON SOPORTE
EJEMPLO
INSTALACIÓN
EN LA VENTANILLA
SUPERFICIE
SUPERFICIE
SUPERFICIE
SUSTITUCIÓN BATERIA
1) Retire el cubre batería que se encuentra de la parte delantera del sensor.
2) Sustituir la batería con cuidado respetando la polaridad.
3) Reponer la tapa de las baterías.
PRUEBA:
1) Una vez terminada la instalación, realizar una prueba abriendo la puerta o la ventana en la que está instalado el sensor y compruebe que
el Led interno se ilumine correctamente (el Led interno emite un destello cuando detecta la apertura).
2) Realizar un posible re posicionamiento de los dos componentes para optimizar su funcionamiento.
SENSOR MAGNÉTICO (PERIMETRAL)
CARACTERÍSTICAS:
El sensor magnético inalámbrico permite proteger la perimetría del vehículo reconociendo la apertura de puertas/ventanas, que se detecta
en el momento en que el imán se aleja del detector. Cuando esto sucede, el Led interno del detector emite un destello.
El imán y el detector deben ser instalados como se describe a continuación.
INSTALACIÓN:

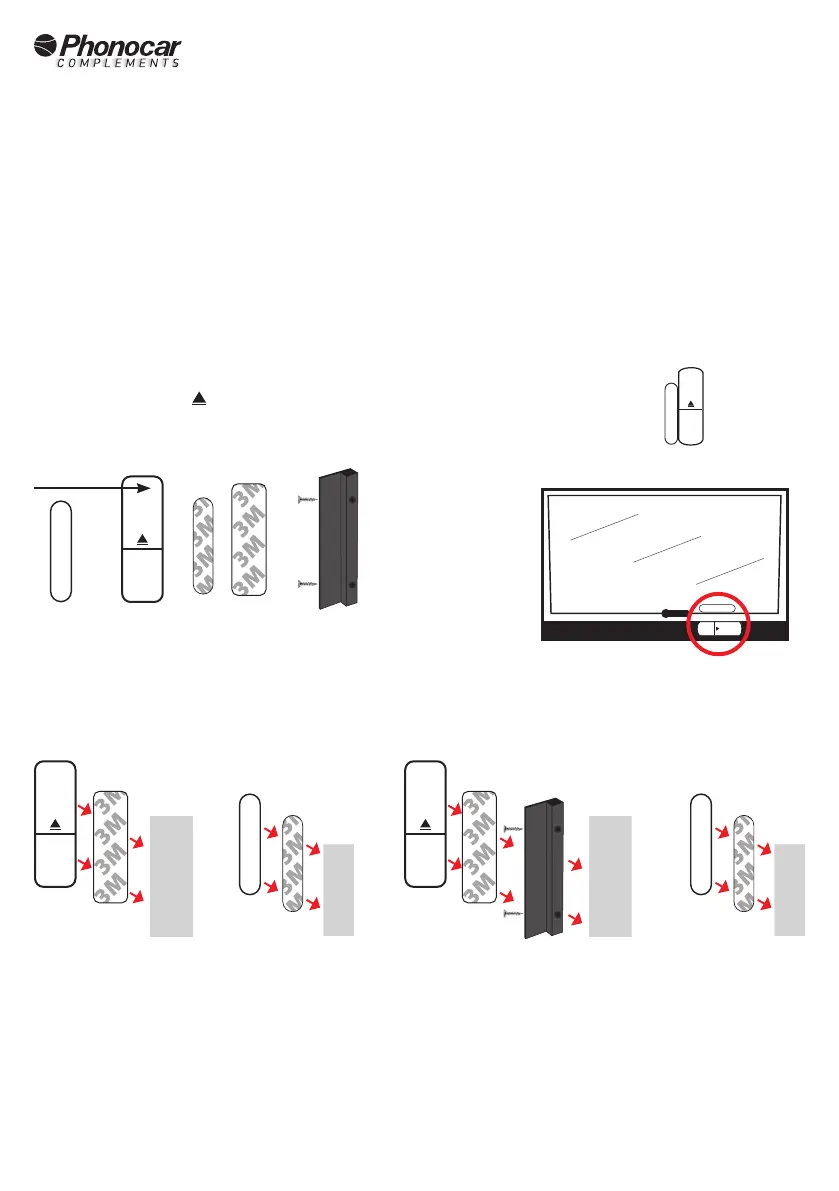

Los sensores magnéticos deben ser instalados como se indica en los esquemas siguientes, si es necesario, se puede añadir un soporte para
alinear perfectamente el imán con el detector. El imán se instalará en la parte móvil de la puerta o ventana que se desea proteger.
N.B. Para un funcionamiento óptimo, posicionar el imán a la izquierda del detector tomando
como referencia la echa
encima del cubre batería , como se indica en el dibujo. 1.
SUPERFICIE
DETECTOR
TAPA BATERÍA
IMAN
