ISTRUZIONI PER L'INSTALLAZIONE DEI SENSORI
SENSORE MAGNETICO (PERIMETRALE)
CARATTERISTICHE:
Il sensore magnetico wireless permette di proteggere la perimetria del veicolo riconoscendo l’apertura di porte/nestre, che viene individua-
ta nel momento in cui il magnete si allontana dal rilevatore. Quando questo succede, il led interno del rilevatore emette un lampeggio.
Il magnete ed il rilevatore vanno opportunamente installati come descritto in seguito.
INSTALLAZIONE:
I sensori magnetici devono essere installati come riportato negli schemi seguenti, se necessario, può essere aggiunto il supporto per un
ottimale allineamento tra il magnete e il rilevatore. Il magnete deve essere installato sulla parte mobile della porta o della nestra da
proteggere.
N.B. Per un funzionamento ottimale posizionare il magnete sulla sinistra del rilevatore prendendo
come riferimento la freccia sul copribatteria
, come indicato dalla g. 1.
SOSTITUZIONE PILA
1) Rimuovere il copribatteria nella parte anteriore del sensore.
2) Sostituire la pila facendo attenzione a rispettare la polarità.
3) Richiudere il copribatterie.
TEST:
1) Una volta terminata l’installazione, provare ad aprire la porta o nestra su cui è installato il sensore e vericare che il led interno si illumini
correttamente (il LED interno emette un lampeggio quando rileva l’apertura).
2) Procedere ad un eventuale riposizionamento dei due componenti per ottimizzarne il funzionamento.

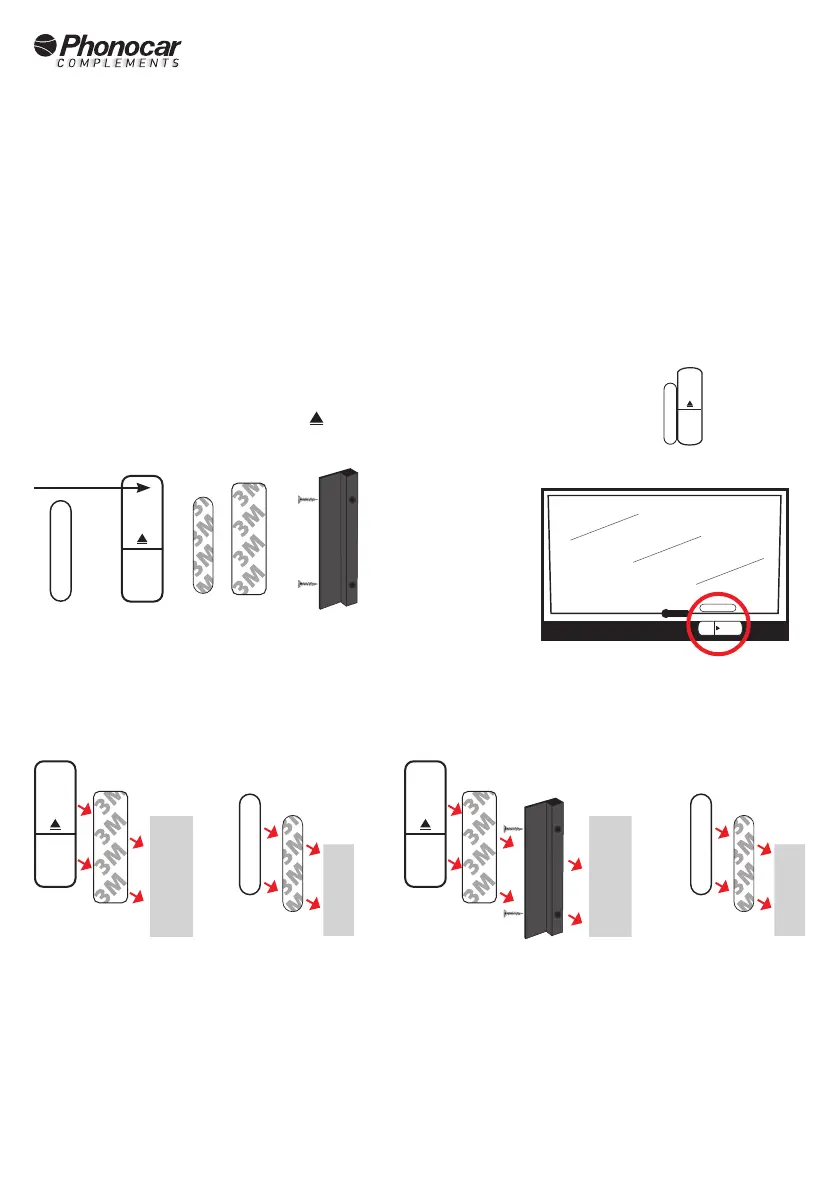

BIADESIVO
PER RILEVATORE
E MAGNETE
SUPPORTO
RILEVATORE
+ VITI
FIG. 1
INSTALLAZIONE SENZA SUPPORTO
RILEVATORERILEVATORE
MAGNETEMAGNETE
INSTALLAZIONE CON SUPPORTO
ESEMPIO
INSTALLAZIONE
SU FINESTRINO
SUPERFICIE SUPERFICIE
SUPERFICIE SUPERFICIE
RILEVATORE
COPRIBATTERIA
MAGNETE
