09004 - IT
SENSORE A INFRAROSSI (VOLUMETRICO)
CARATTERISTICHE
Il sensore volumetrico PIR wireless utilizza tecnologia digitale a infrarossi. il suo software gli permette di distinguere i segnali di interferenza
dai segnali di movimento umano per prevenire ecacemente i falsi allarmi.
Antenna ad alta frequenza elicoidale integrata, ampia area di copertura, semplice da installare.
CODIFICA LED INTERNO
Un lampeggio: sensore in allarme.
Acceso sso: tensione di alimentazione bassa, sostituire le pile.
INSTALLAZIONE
I sensori PIR devono essere installati lontani da zone che cambino di temperatura rapidamente o in cui siano presenti correnti d’aria come:
condizionatori d’aria, lampade, stufette ecc. Inoltre, preferibilmente, non devono essere puntati direttamente verso i nestrini.
Non installare più sensori in posizione ravvicinata in modo da evitare interferenze.

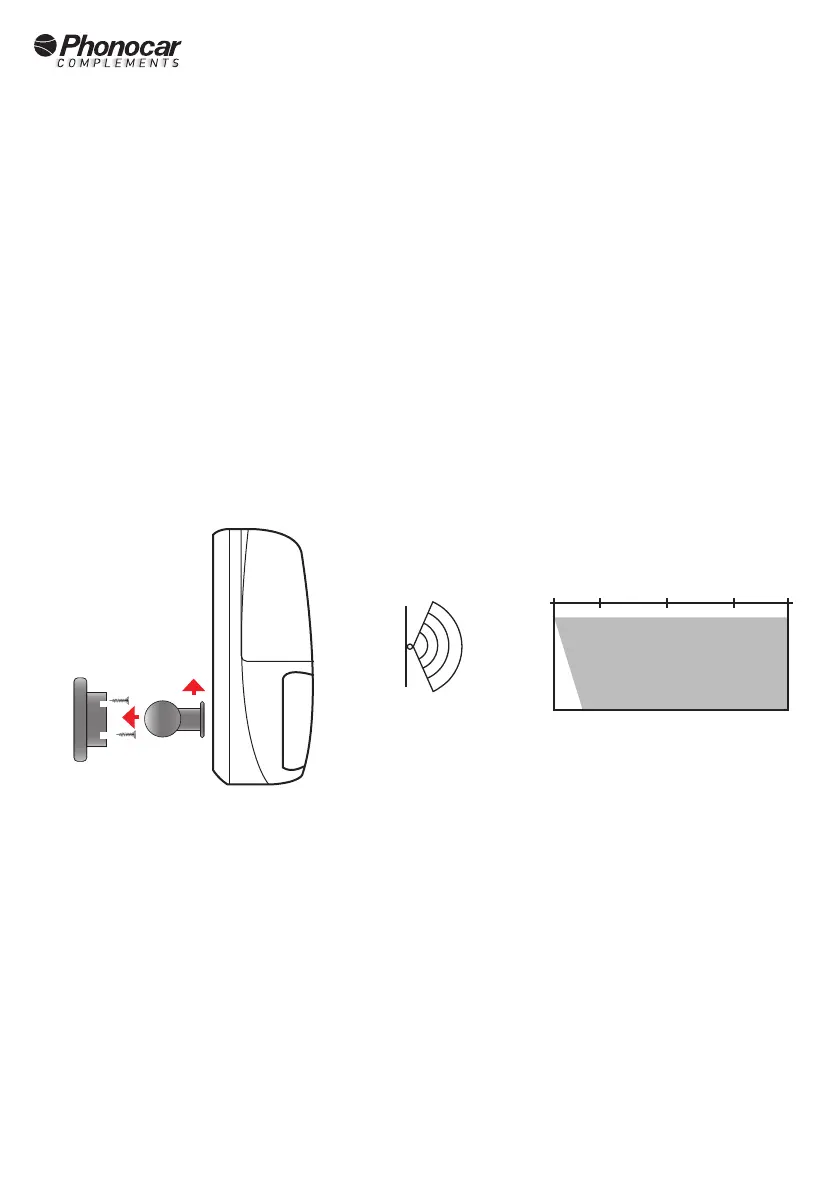

Posizionare la staa il più in alto possibile dal pavimento e preferibilmente negli angoli utilizzando le viti in dotazione.
Fissare il sensore alla staa e regolarne l’angolazione.
AREA DI RILEVAMENTO
VISTO DALL' ALTO VISTA LATERALE
110°
0m 2m 4m 6m 8m
N.B.: Il sensore PIR è più sensibile al movimento laterale (attraversamento) rispetto al movimento longitudinale (avvicinamento). Per un
funzionamento ottimale, puntare il sensore perpendicolarmente alla direzione di passaggio delle persone.
SOSTITUZIONE PILE
1) Portare su OFF l’interruttore nella parte posteriore del sensore.
2) Rimuovere il copribatterie nella parte anteriore del sensore.
3) Sostituire le pile facendo attenzione a rispettare la polarità.
4) Richiudere il copribatterie.
5) Riportare su ON l’interruttore nella parte posteriore del sensore.
TEST
1) Una volta terminata l’installazione, portare l’interruttore su retro del sensore in posizione ON, spostarsi all’interno dell’area di rilevamento
e vericare che il LED si illumini correttamente. (il LED interno emette un lampeggio quando rileva un movimento).
2) Procedere ad una eventuale diversa angolazione del sensore per ottimizzarne il funzionamento.
