20
FR/D

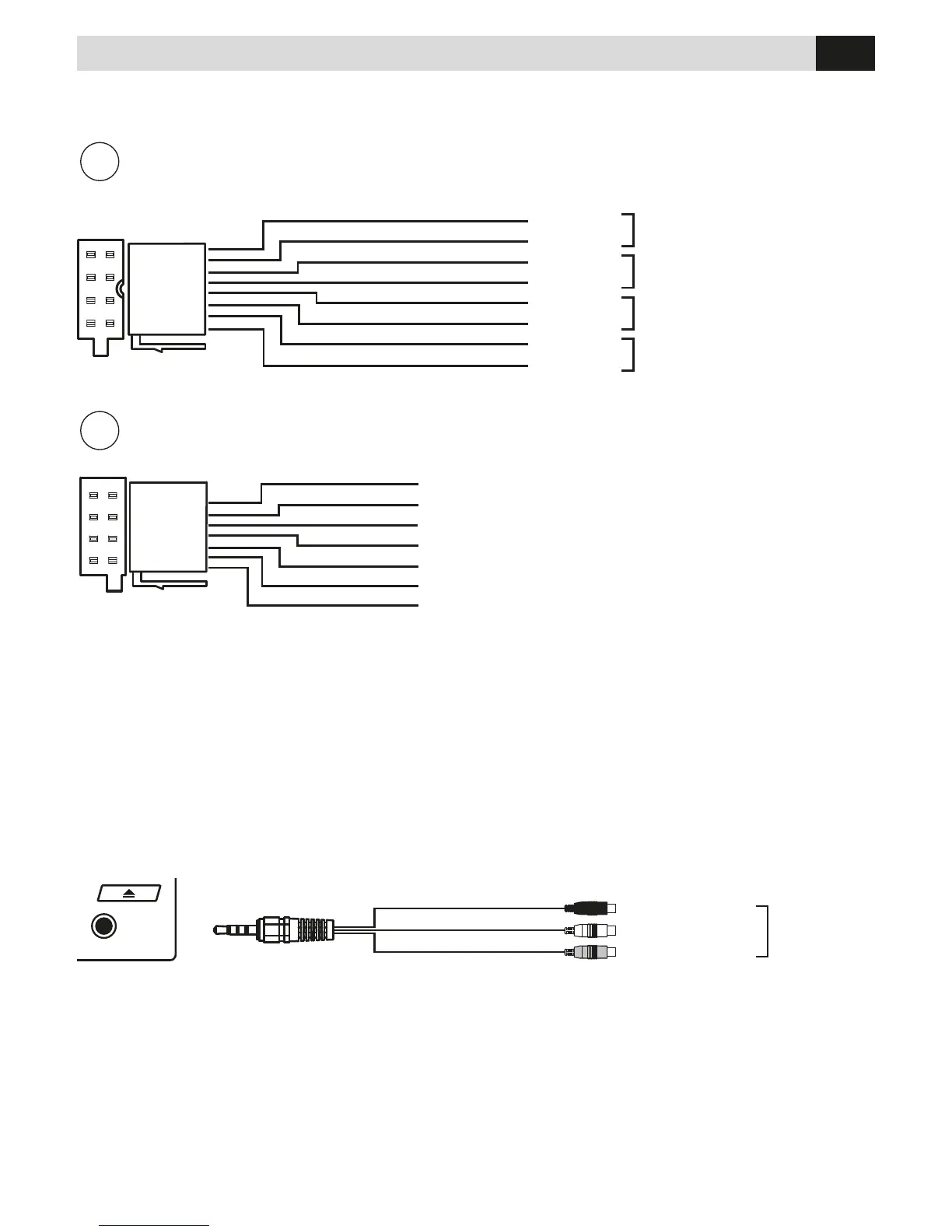

CONNEXIONS • KABEL-VERBINDUNGEN
ISO
A
B
MARRON
BRAUN
NOIR
SCHWARZ
+ 12V Positif batterie / +12V Batterie-Plus
+ 12V Après contact / +12V Zündplus
Masse / Masse
Illumination-Dimmer / Beleuchtung-Dimmer
Allumage ant. électrique / Aktivierung der Elektro-Ant.
Mute / Mute
Lumière de marche arrière / Lichter bei Rückwärtsgang
ANTÉRIEURE DROITE
FRONT RECHTS
ANTÉRIEURE GAUCHE
FRONT LINKS
POSTÉRIEURE DROITE
HECK RECHTS
POSTÉRIEURE GAUCHE
HECK LINKS
FRONT R
FRONT R
FRONT L
FRONT L
REAR R
REAR R
REAR L
REAR L
SORTIES HAUTS-PARLEURS / LAUTSPRECHER-AUSGÄNGE
ALIMENTATION / STROM-ZUFUHR
BATT+
ACC
GND
ILLUMI
ANT. CONT.
MUTE
REVERSE
Sur certaines voitures, pendant l’allumage, le VM043 peut s’éteindre avant de se rallumer. Pour éviter cet
inconvénient, brancher le temporisateur d’allumage 5/146.
Auf einigen Wagen-Modellen kann es vorkommen, dass beim Anlassen des Motors, der VM043 sich von
selbst ausschaltet und dann wieder einschaltet. Diesen Umstand kann man verhindern, indem man den
Zeitgeber 5/146.
SORTIES A/V 2
AUSGÄNGE A/V 2
AUX IN 2 R
AUX IN 2 L
AUX IN 2 VIDEO
SORTIES ANTÉRIEURE A/V • FRONT AUSGÄNGE A/V
AV IN 2
GRIS/GRAU
VERTE/GRUN
VERTE-NOIR/GRUN-
SCHWARZ
BLANC/WEISS
BLANC-NOIR/WEISS-SCHWARZ
VIOLET/PURPLE
VIOLET-NOIR/PURPLE-SCHWARZ
GRIS-NOIRE/GRAU-NOIR
ROUGE/ROT
NOIR/SCHWARZ
MARRON/BRAUN
ROSE/ROSA
ORANGE/ORANGE
BLUE/BLAU
JAUNE/GELB
ROUGE/ROT
BLANC/WEISS
JAUNE/GELB
