4
IT/GB

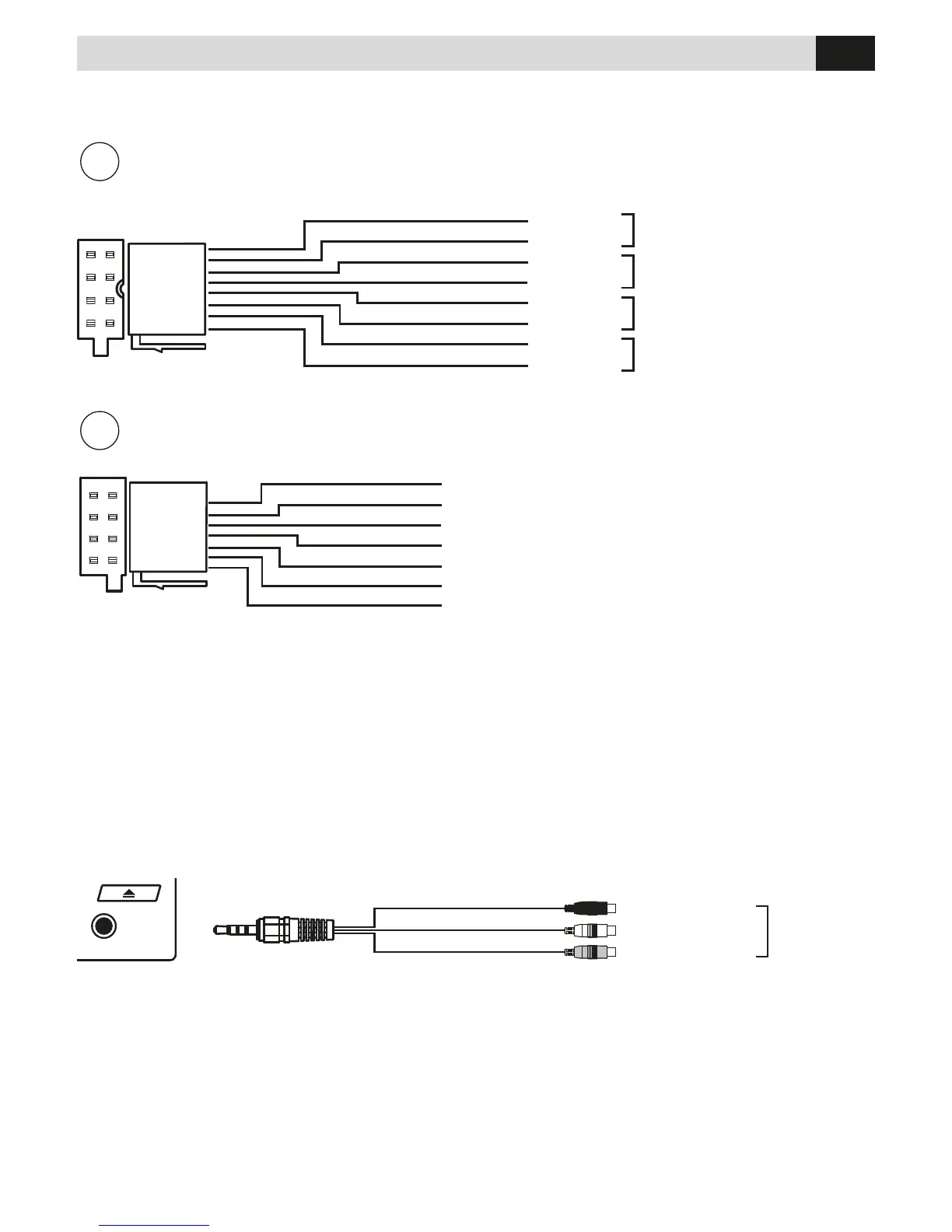

CONNESSIONI • CONNECTIONS
ISO
A
B
GRIGIO/GRAY
MARRONE
BROWN
NERO
BLACK
VERDE/GREEN
VERDE-NERO/GREEN-BLACK
BIANCO/WHITE
ROSSO/RED
BIANCO-NERO/WHITE-BLACK
NERO/BLACK
MARRONE/BROWN
ROSA/PINK
VIOLA/PURPLE
ARANCIONE/ORANGE
VIOLA-NERO/PURPLE-BLACK
BLU/BLUE
GRIGIO-NERO/GRAY-BLACK
GIALLO/YELLOW
+12V Positivo batteria / +12V Battery-Positive
+12V Sottochiave / +12V Under-key
Massa / Ground
IIlluminazione-Dimmer / Illumination-Dimmer
Acc. antenna elettrica / Electric Aerial power
Silenzia audio / Mute
Luce retromarcia / Reverse gear lights
ANTERIORE DESTRO
FRONT RIGHT
ANTERIORE SINISTRO
FRONT LEFT
POSTERIORE DESTRO
REAR RIGHT
POSTERIORE SINISTRO
REAR LEFT
FRONT R
FRONT R
FRONT L
FRONT L
REAR R
REAR R
REAR L
REAR L
USCITE ALTOPARLANTI / SPEAKERS OUTPUT
ALIMENTAZIONE / POWER-SUPPLY
BATT+
ACC
GND
ILLUMI
ANT. CONT.
MUTE
REVERSE
Su alcuni veicoli durante l’avviamento il VM044 potrebbe spegnersi per poi riaccendersi. Per evitare que-
sto inconveniente collegare lo stabilizzatore di accensione 5/146.
On some car-models, the VM044 could turn-out and turn-on again, when the ignition-key gets activated.
You can avoid such inconvenience, by connecting the stabilizer 5/146.
INGRESSO A/V 2
INPUT A/V 2
AUX IN 2 R
AUX IN 2 L
AUX IN 2 VIDEO
ROSSO/RED
BIANCO/WHITE
GIALLO/YELLOW
INGRESSO ANTERIORE A/V 2 • FRONT INPUT A/V 2
AV IN 2
