41
ESConexiones
NEGRO
VERDE
GRIS-BLANCO

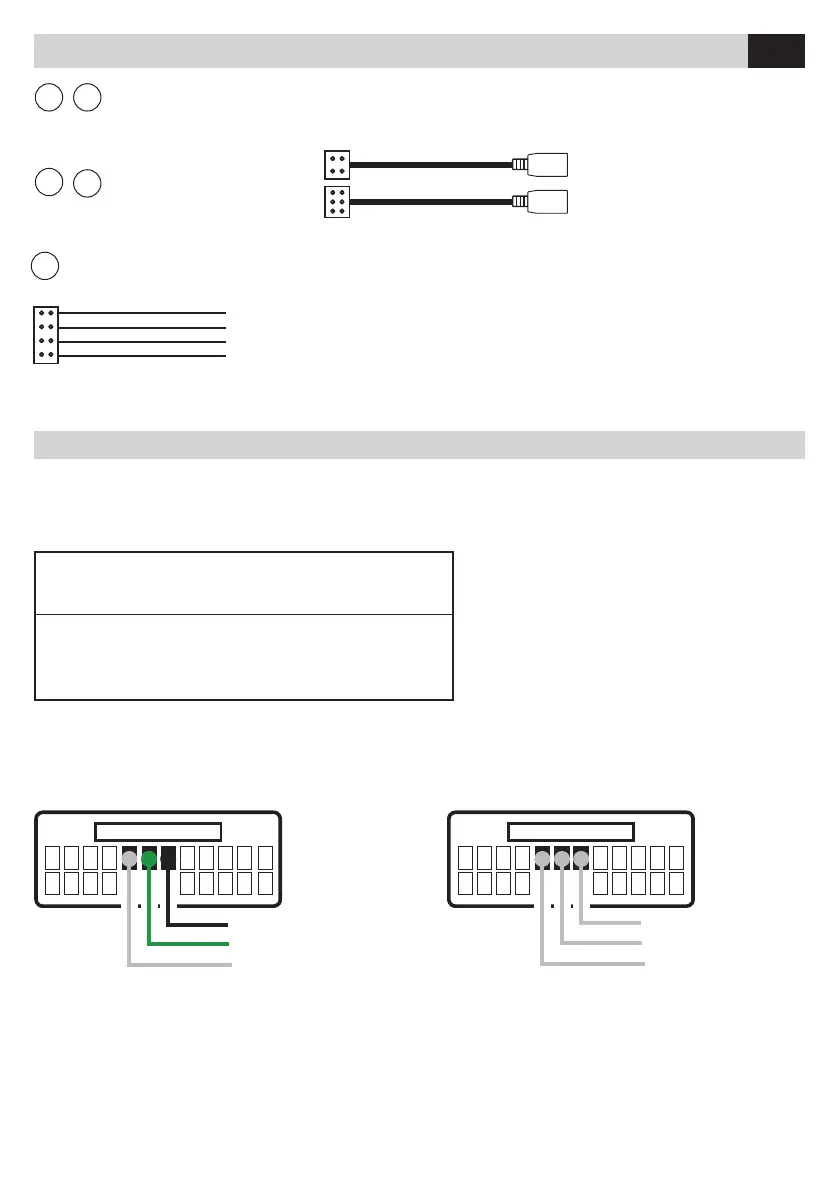

CONEXIONES MANDOS DE VOLANTE
ES - Para las conexiones al conector original del coche utilizar los esquemas presentes en el manual del usuario
del interfaz 04083.
Para los coches con mandos de volante con linea CAN es necesario conectar el interfaz CAN-BUS.
CABLES VM001 CABLES 04083
KEY 1
>
VERDE-BLANCO
KEY 2
>
GRIS-BLANCO
KEY GND
>
NEGRO
CORRESPONDENCIA
COLOR CABLES
EJEMPLO
DIAGRAMA DE CONEXIONES
MANUAL DE INSTRUCCIONES 04083
DIAGRAMA DE CONEXIONES VM001
KEY GND
KEY 1
KEY 2
PROGRAMACIÓN AUTORADIO Ver pág. 53
USB 1
NO HABILITADO
USB PLUG-IN
FRENO DE MANO - SALIDA RETRO CÁMARA
3
5
4
6
7
BRAKE
NO HABILITADO
CAM VIDEO IN
VERDE-BLANCO
BLANCO
GRIS
GRIS
USB 2
USB
USB
Freno de mano (conexión obligatoria)
Activación retro cámara (+12 V luz marcha atrás)
-
-
