Phonocar VM001 - USB and Camera Input Ports; Steering Wheel Controls (SWC); SWC Connection Types

5
FR-DE
5
IT-EN
USB 1
NERO / BLACK
VERDE-BIANCO / GREEN-WHITE
GRIGIO-BIANCO / GREY-WHITE

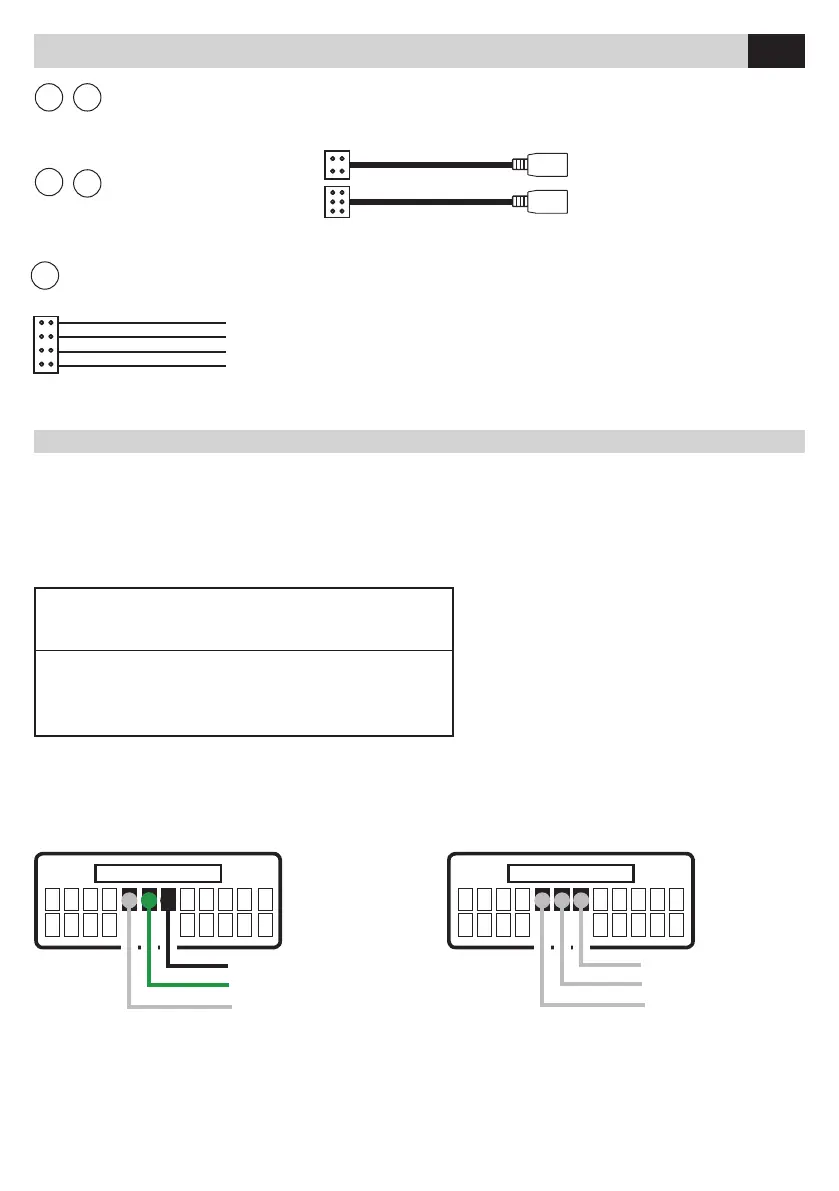

Connessioni • Connections
CONNESSIONI COMANDI AL VOLANTE RESISTIVI • RESISTIVE SWC CONNECTIONS
IT - Per i collegamenti al connettore auto originale utilizzare gli schemi presenti sul manuale istruzioni dell’interfaccia 04083.
Per le auto con la linea CAN è necessario collegare l’interfaccia comandi al volante CAN-BUS.
EN - When connecting to the original car-connector, please refer to the connection-schemes shown in the Instructions
Manual of Interface 04083.
For cars having CAN line, it is necessary to connect the steering wheel control interface.
CAVI / CABLES
VM001
CAVI / CABLES 04083
KEY 1
>
VERDE-BIANCO / GREEN-WHITE
KEY 2
>
GRIGIO-BIANCO / GREY-WHITE
KEY GND
>
NERO / BLACK
CORRISPONDENZA COLORE CAVI
COMBINATION OF CABLE-COLOURS
ESEMPIO
/ EXAMPLE
SCHEMA COLLEGAMENTI NEL MANUALE ISTRUZIONI 04083
CONNECTION DIAGRAM IN THE INSTRUCTION MANUAL 04083
SCHEMA COLLEGAMENTI DEL VM001
CONNECTION DIAGRAM OF VM001
KEY GND
KEY 1
KEY 2
PROGRAMMAZIONE AUTORADIO Vedi pag. 19 PROGRAMMING THE CAR-RADIO page 19
NON ABILITATO / NOT ENABLED
PRESE USB / USB PLUG-IN
FRENO A MANO - INGRESSO RETROCAMERA / BRAKE - REAR-CAMERA INPUT
3
5
4
6
7
BRAKE
NON ABILITATI / NOT ENABLED
CAM VIDEO IN
VERDE-BIANCO/GREEN-WHITE
BIANCO/WHITE
GRIGIO/GRAY
GRIGIO/GRAY
USB 2
USB
USB
Freno a mano
(collegamento obbligatorio)
Ingresso retrocamera
Hand-Brake
(connection absolutely necessary)
Rear-Camera input
-
-
