Phonocar VM188 - Anschluss und Installation

12
DE

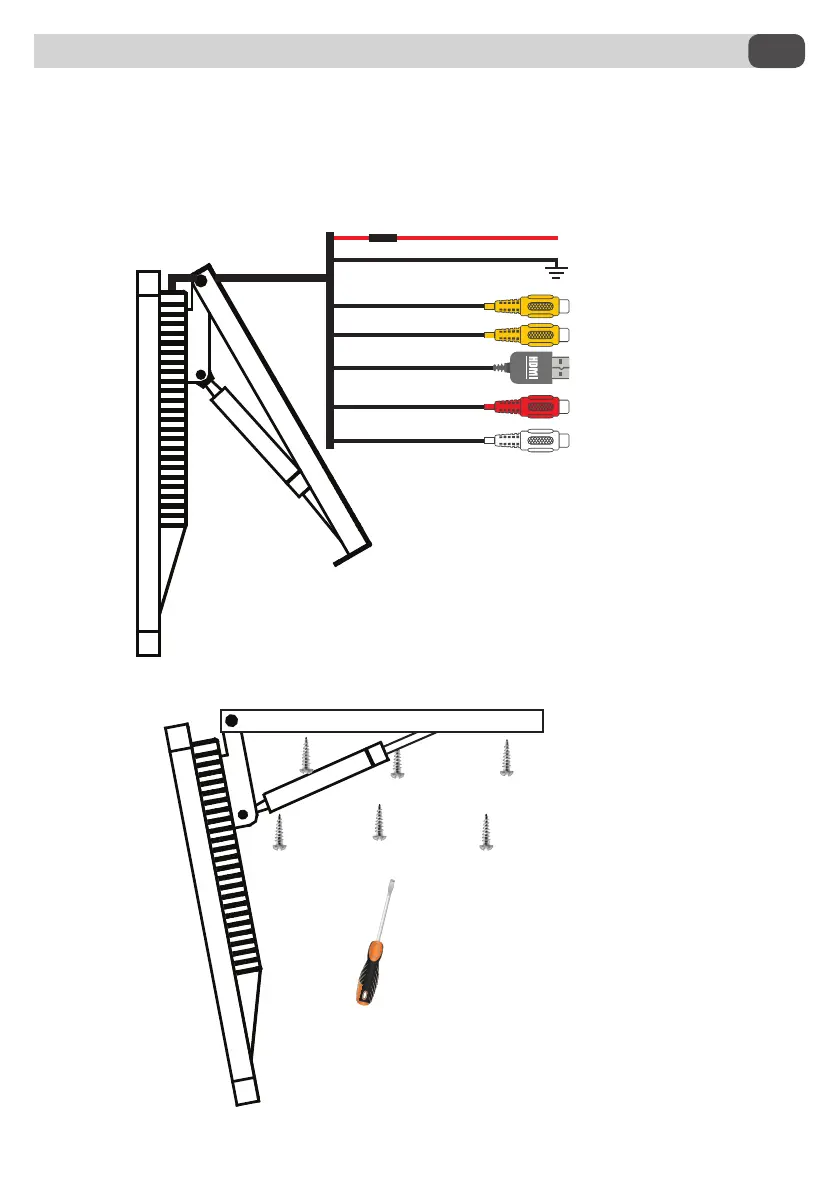

1) Anschluss:
Das Gerät ist mit einer Spannung zwischen 9 V und 33 V zu versorgen
2) Anschluss des Videosignals:
Schließen Sie den Videosignalausgang an den Videoeingang des Gerätes. AV1/AV2/HDMI.
Anschluss und Installation
Verwenden Sie eine Schraube M5 x 40, um den
oberen Teil des Monitors in den Dachhimmel des
Fahrzeugs einzuschrauben.
AV1 INPUT (YELLOW)
FUSE BOX
RED + 9V --> 33V
BLACK - Ground
HDMI INPUT
AV2 INPUT (YELLOW)
NOT ACTIVE (RED)
NOT ACTIVE (WHITE)
