3
IT
1) Collegamento:
Il dispositivo deve essere alimentato con una tensione compresa tra 9 V e 33 V.
2) Connessione del segnale video:
Collegare l’uscita del segnale video all’ingresso video del dispositivo AV1/AV2/HDMI.

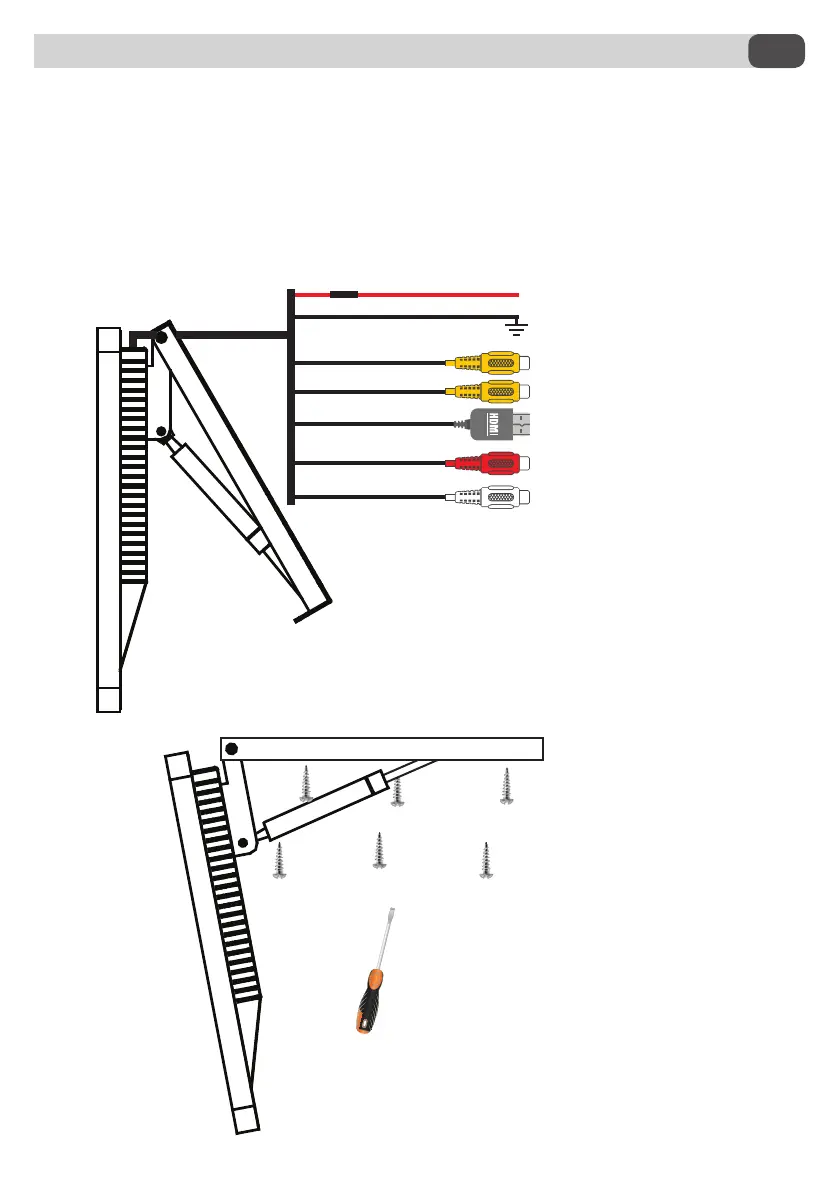

Collegamenti e installazione
Servirsi di una vite M5 x 40 a testa svasata,
per avvitare la parte superiore del montante
sul tetto del veicolo.
AV1 INPUT (YELLOW)
FUSE BOX
RED + 9V --> 33V
BLACK - Ground
HDMI INPUT
AV2 INPUT (YELLOW)
NOT ACTIVE (RED)
NOT ACTIVE (WHITE)
