Sistema eléctrico
Ignição electrónica
Atenção A antecipação de ignição não pode ser
regulada, pois o Pick-Up não prevê regulagens
mecânicas e a antecipação variável electrónica é
gerada pela central de comando de ignição.

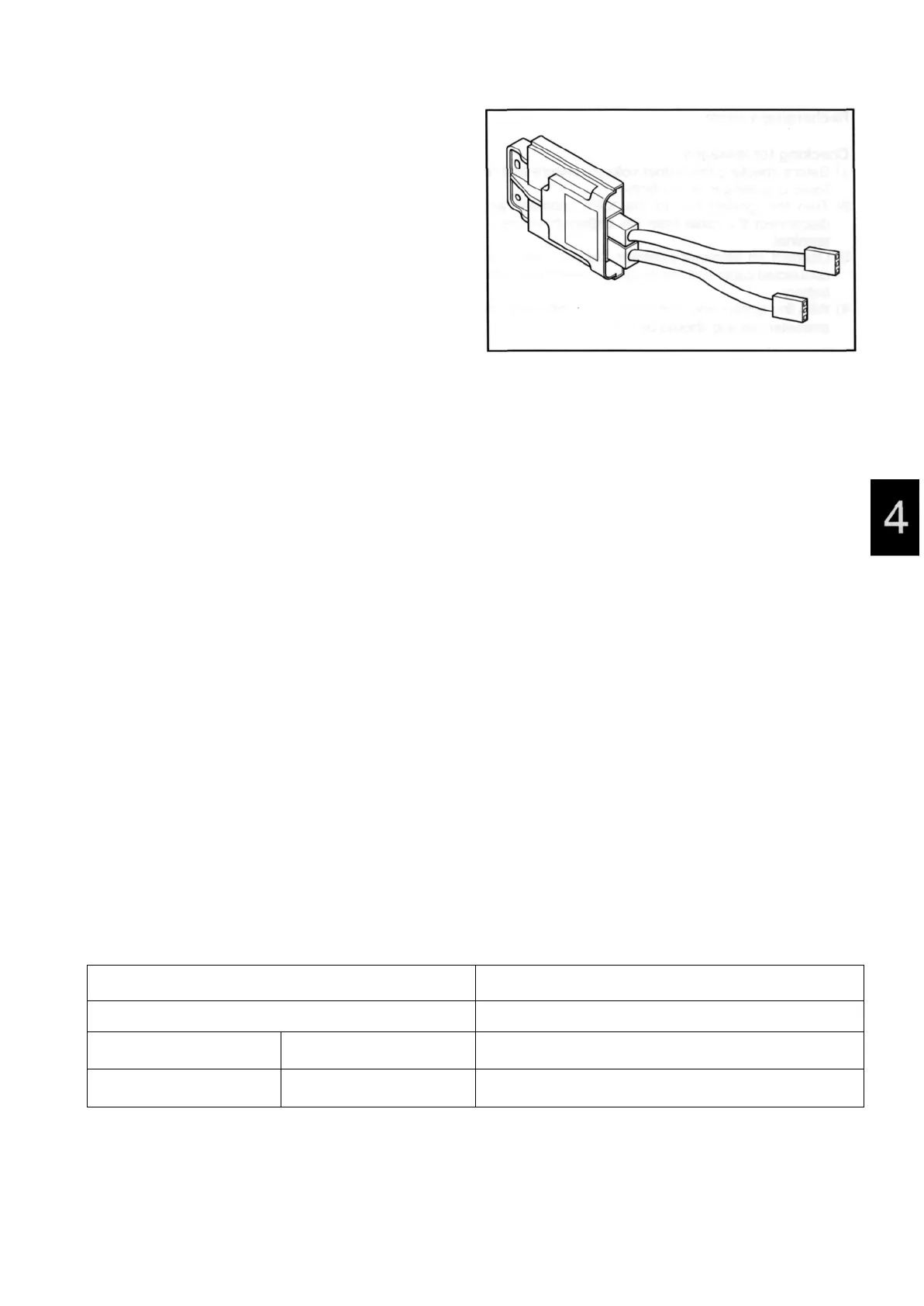

É possível efectuar o controle da central de comando
sem removê-la do veículo, mas verificando seus circui-
tos nos terminais do conector por meio de um tester.
Todas as operações de controle da instalação que
comportem o desligamento de cabos (verificações das
conexões e dos dispositivos que fazem parte do circuito
de ignição) devem ser efectuadas com o motor desliga-
do; caso contrário a central de comando da ignição
pode sofrer danos graves.
Durante a montagem das peças, prestar atenção em
conectar correctamente cada cabo ao correspondente
borne respeitando a polaridade do conector.
Verificações a serem efectuadas em caso de
irregularidade na ignição
Em caso de não funcionamento ou funcionamento
anormal da ignição, cujas causas não sejam
identificáveis com um exame visual, é necessário em
primeiro lugar proceder à substituição da central de
comando da ignição com uma correspondente, que
tenhamos certeza esteja funcionando. Efectuar as
desconexões com o motor desligado. Se a substituição
reabilita o funcionamento da ignição, a anomalia deve
ser procurada na central de comando. No que diz
respeito aos testes a serem efectuados na central de
comando, fazer referência à tabela.
Caso o não funcionamento da central de comando
persista, é necessário proceder a verificações no gera-
dor, no Pick-Up, na bobina A.T.
04 008
CIRCUITO
Pick-Up
Bobina A.T.
Bobina A.T.
Primário
Secundário
RESULTADO CORRECTO
-200 Ω
~3Ω
~ 15.000 Ω
4-11
