X9 125-180 CC 4T4V
Electrical diagrams
Esquemas eléctricos de principio
Esquemas eléctricos de principio

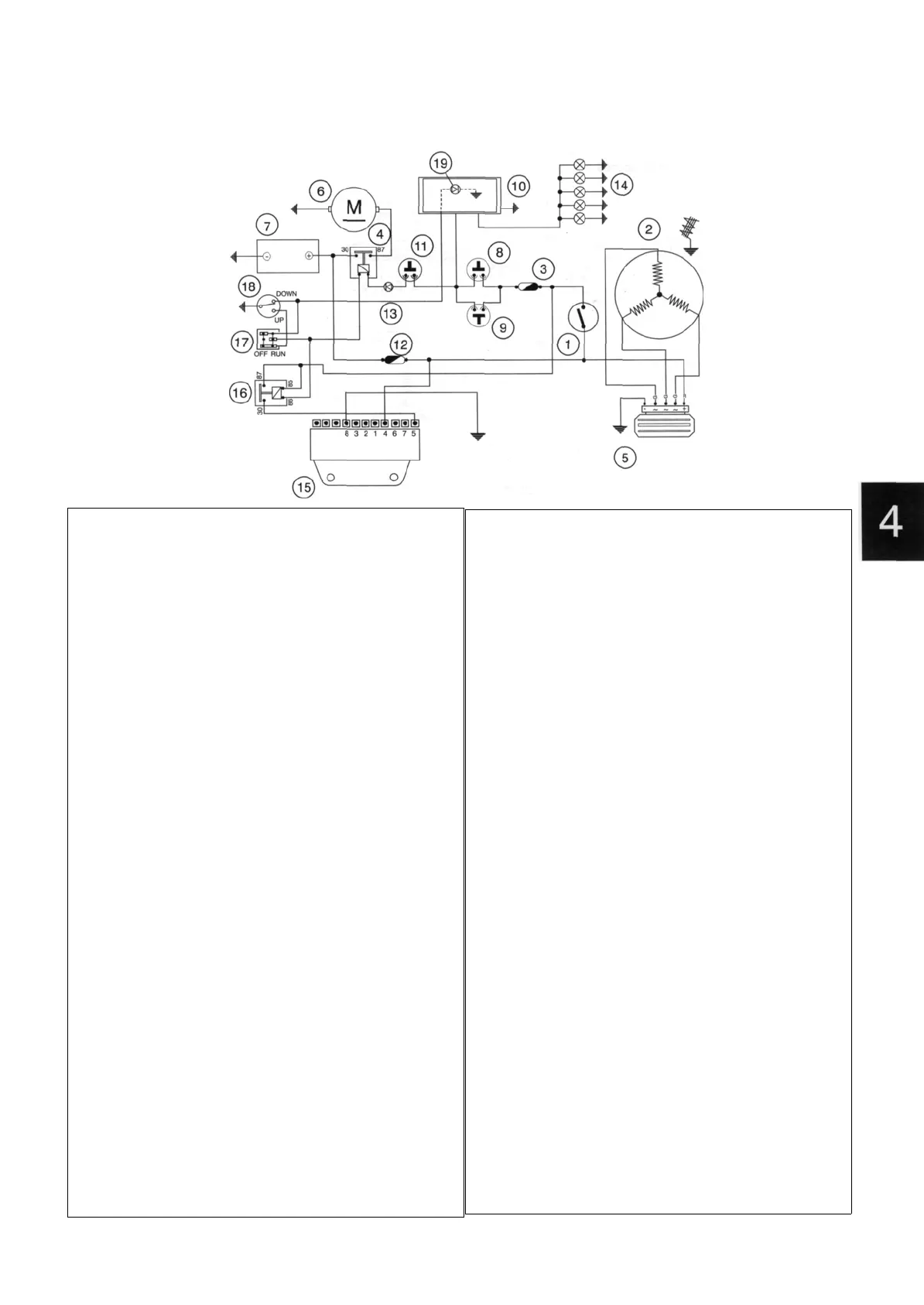

Battery recharge and starting section
Sección recarga batería y arranque
Secção recarga bateria e ignição
04 004
1 st Update to part no. 594599 X9 125-180 cc 4T 4V 4 - 31
Primera actualización dib. 594599 X9 125-180 ce 4T 4V
1* Atualização Des. 594599 X9 125-180 ce 4T 4V
1 IGNITION SWITCH CONTACTS
2 FLYWHEEL MAGNETO
3 5A FUSE
4 STARTING RELAY SWITCH
5 VOLTAGE REGULATOR
6 STARTER MOTOR
7 BATTERY 12V-12Ah
8 FRONT BRAKE LIGHT BUTTON AND START INHIBITOR SWITCH
9 REAR BRAKE LIGHT BUTTON AND START INHIBITOR SWITCH
10 DIGITAL INSTRUMENT
1 CONTACTOS CONMUTADOR DE LLAVE
2 VOLANTE MAGNÉTICO
3 FUSIBLE 5A
4 TELERRUPTOR DE ARRANQUE
5 REGULADOR DE TENSIÓN
6 MOTOR DE ARRANQUE
7 BATERÍA 12V-12Ah
8 PULSADOR DE STOP DELANTERO Y PERMISO ARRANQUE
9 PULSADOR DE STOP TRASERO Y PERMISO DE ARRANQUE
10 INSTRUMENTO DIGITAL
1 CONTATOS COMUTADOR A CHAVE
2 VOLANTE MAGNETO
3 FUSÍVEL 5A
4 TELERUPTOR IGNIÇÃO
5 REGULADOR DE TENSÃO
6 MOTOR DE ARRANQUE
7 BATERIA 12V-12Ah
8 BOTÃO STOP DIANTEIRO E PERMISSÃO IGNIÇÃO
9 BOTÃO STOP TRASEIRO E PERMISSÃO IGNIÇÃO
10 INSTRUMENTO DIGITAL
11 START BUTTON
12 15AFUSE
13 1A DIODE
14 5 X 12V-2.3W BRAKE LIGHT BULB
15 ELECTRONIC IGNITION
16 ENGINE STOP RELAY
17 ENGINE STOP SWITCH
18 SIDE STAND SWITCH
19 ENGINE DISABLED WARNING LIGHT
11 PULSADOR ARRANQUE
12 FUSIBLE 15A
13 DIODO 1A
14 N° 5 BOMBILLAS 12V-2.3W, LUCES STOP
15 ENCENDIDO ELECTRÓNICO
16 RELÉ' PARADA DEL MOTOR
17 CONMUTADOR PARADA DEL MOTOR
18 DESVIADOR CABALLETE LATERAL
19 TESTIGO MOTOR NO HABILITADO
11 BOTÃO IGNIÇÃO
12 FUSÍVEL 15A
13 DIODO 1A
14 5 LMPADAS 12V-2.3W LUZES STOP
15 IGNIÇÃO ELETRÔNICA
16 RELÉ PARADA MOTOR
17 DESVIADOR PARADA MOTOR
18 DESVIADOR CAVALETE LATERAL
19 LMPADA PILOTO MOTOR NAO HABILITADO
