快速入门指南 PicoScope 2000 系列示波器和 MSO
8.5 MSO型号上的数字输入

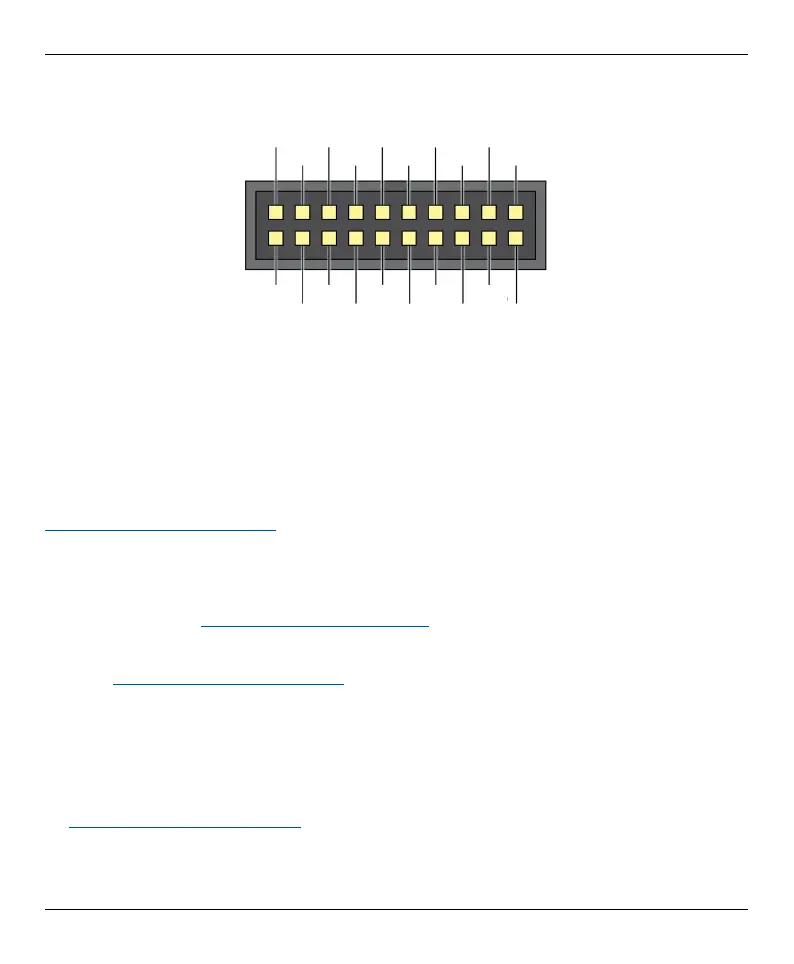

如下所示为20针IDC插头的数字输入引脚。该示意图绘制为示波器的前面板正视图。
D12
D11
D10
D9
D8
D4
D3
D2
D1
D0
D15 D14 D13
D7 D6 D5
GND GND
GND GND
在探测边缘极快的信号时，为了避免在数字输入上出现串扰，请特别注意：
• 将载有快速信号的导线与其它输入导线分开。
• 将载有快速信号的导线尽量靠近接地导线。
• 如有必要，将所有四根黑色接地导线连接到电路的接地端进行测试。
8.6 有用信息
8.6.1 安装其他操作系统的PicoScope软件
还可以提供用于Linux和macOS等其他操作系统的PicoScope软件。您可以在
www.picotech.com/downloads上找到可用的软件列表。
8.6.2 免费通讯期刊
PicoTechnology通过电子邮件发送免费月刊。为您提供有关产品首发、软件升级、应用说明、提示及建
议等方面的信息。我们将会对您的电子邮件地址和其他详细信息进行保密，不会将其透露给任何第三
方。若要订阅，请访问：www.picotech.com/newsletter。
8.6.3 软件升级和更新
您可以从www.picotech.com/downloads免费下载所有Pico软件的最新版本。如果需要软件光盘，
请联系PicoTechnology或您的经销商。
8.6.4 文档
PicoScope2000系列数据页包含有您的PicoScopePC示波器的最新规格。我们建议您打印并保存
一份，以方便参考。
您可以下载与您的示波器相关的所有文档的PDF版本，包括《用户指南》和《程序员指南》，下载地址
为：www.picotech.com/downloads。
