4
6.1 Einbau
Der Einbau der Leiterplatten ist individuell vom Modell und von der
Ausstattung abhängig. Die Hauptplatine hat die gleichen Maße,
wie unsere Standardleiterplatte, bzw. Decoder. Somit kann der
vorhandene Platz verwendet werden. Üblicherweise tauscht man
die vorhandene Hauptleiterplatte mit der neuen R/C-Leiterplatte
aus. Für die Schalterleiterplatte muss ein geeigneter Platz gefunden
werden. Wichtig ist, dass die Lötstellen der Leiterplatten keinen
Kontakt zu Metallteilen in der Lok haben, da sonst Kurzschlüsse die
Folge sind.

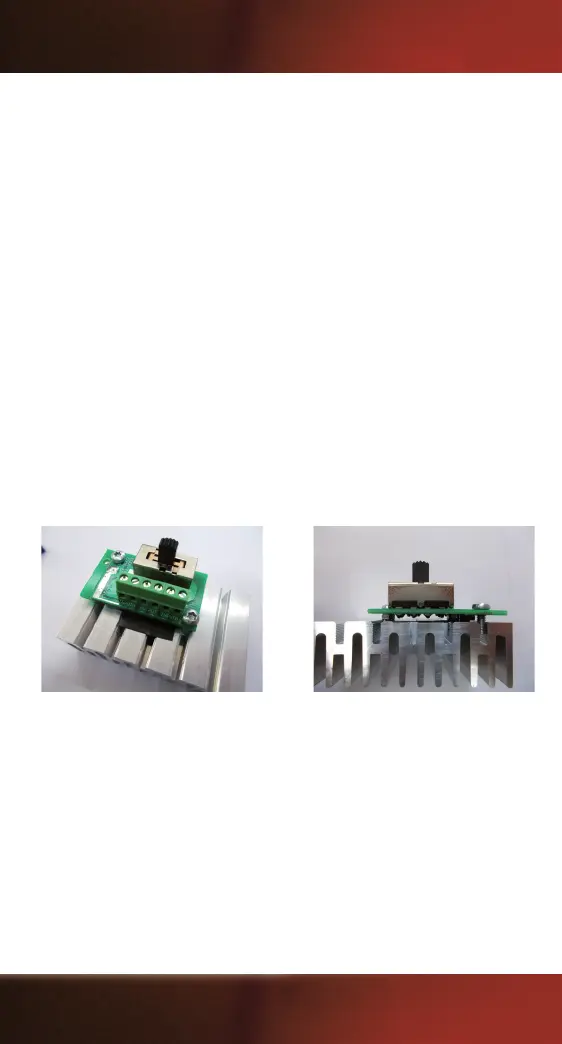

ACHTUNG! Bei Verwendung des Systems mit permanenter
Gleisspannung, muss die Schalterleiterplatte fachgerecht auf
einem Metallgewicht montiert werden, einerseits zur Kühlung des
Gleichrichters und andererseits zum Schutz vor Beschädigung
durch heiße Teile. Dabei aber bitte auf entsprechende Isolierung
der Lötstellen achten!
Es ist möglich, die R/C Leiterplatte mit dem Analogsoundmodul
bzw. Sounddecoder zu verbinden. Dabei müssen die bestehenden
Versorgungsleitungen evtl. getrennt und entsprechend erweitert
werden. Die folgenden Abbildungen zeigen diverse Möglichkeiten.
ACHTUNG! Diese Arbeitsschritte sollten nur von erfahrenen
Modellbahnern durchgeführt werden.
6.1.1 Direkter Einbau
Batterie
7-24 V DC
INPUT B
permanent
Licht vorne
Licht hinten
Innenbel. / Zubehör / permanent
Sound 2 / Funktion 2 (Reedkontakt)
Sound 1 / Funktion 1 (Reedkontakt)
Analogsoundmodul * (S2)
Analogsoundmodul * (S1)
Motor (M2)
Motor (M1)
Empfänger
Schalter
Spannung vom Gleis
(Gleiskontakt Lok)
12 - 22 V AC / DC
INPUT A
aus
an
A
an
B
* z.B. #36194 PIKO G Sound Kit (analog)
Batterie
7-24 V DC
INPUT B
permanent **
Sound 2 / Funktion 2 (Reedkontakt)**
Sound 1 / Funktion 1 (Reedkontakt)**
Sound-Decoder * (S2/RR)
Sound-Decoder * (S1/LR)
Empfänger
Schalter
Spannung vom Gleis
(Gleiskontakt Lok)
12 - 22 V AC / DC
INPUT A
aus
an
A
an
B
* z.B. in PIKO US Loks; #36220 PIKO G Sound-Decoder
** siehe Anschlussplan des Decoders, bzw. der Lok
