7

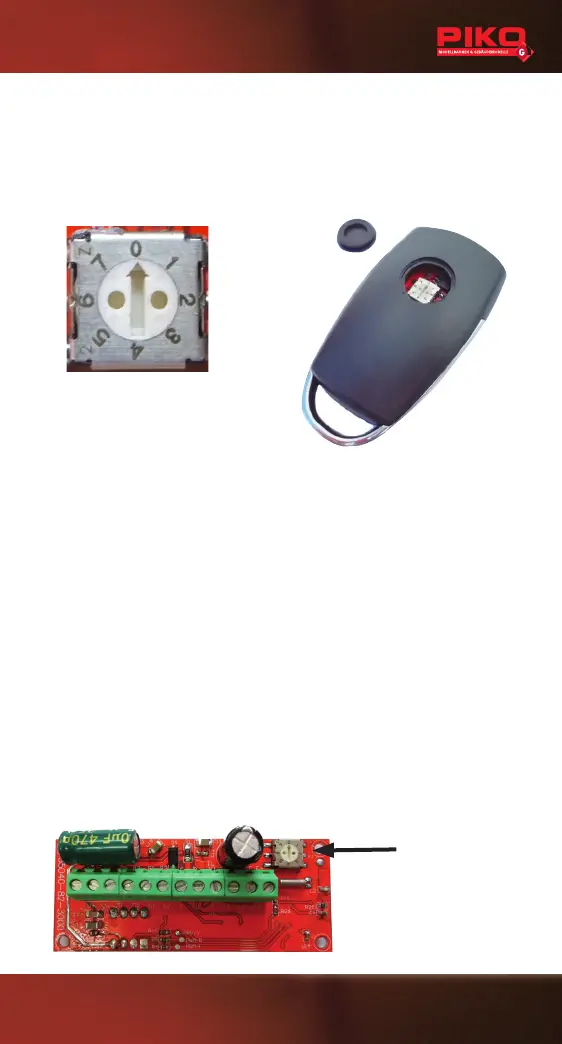

7. Kanalwahl / Synchronisation
Damit der Empfänger die Signale des Senders empfangen kann,
muss er mit dem entsprechenden Sender verbunden werden.
Dies geschieht durch eine einfache Kanalwahl mittels eines DIP-
Drehschalters.
Werksseitig sind Sender und
Empfänger auf Kanal 0 eingestellt.
Sender:
1. Nehmen Sie am Sender die kleine Abdeckung an der Rückseite
ab.
2. Sie haben nun Zugriff auf den DIP-Drehschalter.
3. Durch die Pfeilrichtung wird der eingestellte Kanal angezeigt.
4. Durch Drehen mit einem kleinen, achen Schraubendreher
können Sie den Kanal einstellen. Sender und Empfänger müssen
so entsprechend auf einander synchronisiert werden.
Empfänger:
1. Je nach Einbauposition benötigen Sie Zugriff auf den DIP-
Drehschalter auf der Hauptleiterplatte
2. Durch Pfeilrichtung wird der eingestellte Kanal angezeigt.
3. Wie schon am Sender, stellen Sie am DIP-Drehschalter den
Kanal, mit einem kleinen, achen Schraubendreher, ein.
6.1.2 Paralleler Einbau
Empfänger
Schalter
aus
an
aus
Schritt 1
PIKO G
analog
Platine*
* Standard in vielen PIKO G-Lokomotiven. Siehe Anschlussplan Lok.
Schalter
aus
an
Empfänger
aus
Schritt 2
PIKO G
analog
Platine*
* Standard in vielen PIKO G-Lokomotiven. Siehe Anschlussplan Lok.
DIP
