— Utilisez un fusible correspondant aux caracté-
ristiques spécifiées.
— Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
— Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
! Lorsque cet appareil est sous tension, les si-
gnaux de commande sont transmis via le
câble bleu/blanc. Connectez ce câble à la té-
lécommande du système d’un amplificateur
de puissance externe ou à la borne de
commande du relais de l’antenne motorisée
du véhicule (max. 300 mA 12 V CC). Si le véhi-
cule est équipé d’une antenne intégrée à la
lunette arrière, connectez-le à la borne d’ali-
mentation de l’amplificateur d’antenne.
! Ne reliez jamais le câble bleu/blanc à la
borne d’alimentation d’un amplificateur de
puissance externe. De même, ne le reliez pas
à la borne d’alimentation de l’antenne moto-
risée. Dans le cas contraire, il peut en résul-
ter un déchargement de la batterie ou un
dysfonctionnement.

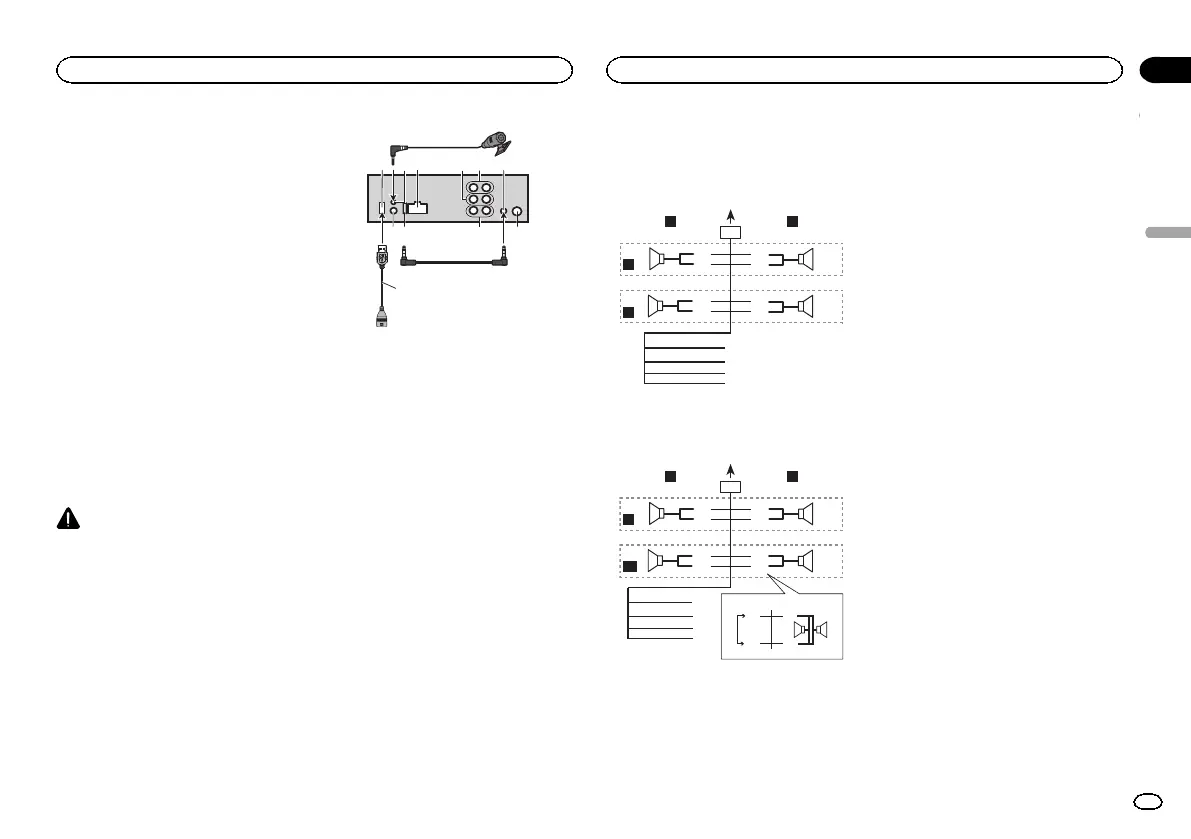

Cet appareil
PRÉCAUTION
Utilisez un câble USB lorsque vous connectez
un périphérique de stockage USB. La connexion
directe d’un périphérique de stockage USB peut
être dangereuse car celui-ci peut dépasser.
a
65
4
1
98 b
72
d
3
c
1 Microphone (4 m)
2 Port USB
3 Entrée microphone
4 Entrée cordon d’alimentation
5 Sortie avant
6 Sortie arrière
7 Jack d’entrée AUX (jack stéréo 3,5 mm)
8 Entrée télécommande câblée
Un adaptateur de télécommande câblée
(vendu séparément) peut être connecté.
9 Fusible (10 A)
a Sortie haut-parleur d’extrêmes graves
b Entrée antenne
c Câble USB (1,5 m)
d Câble USB (1,5 m)
Cordon d’alimentation
Réalisez ces connexions lorsqu’aucun fil de
haut-parleur arrière n’est connecté à un haut-
parleur d’extrêmes graves.
1
8
9
c
d
6
32
4
5
7
a
b
e
f
g
LR
F
R
Réalisez ces connexions lors de l’utilisation d’un
haut-parleur d’extrêmes graves sans amplifica-
teur optionnel.
1
8
9
c
d
6
32
4
7
a
b
a
b
e
f
h
g
LR
F
SW
i
j
d
c
k l
1 Vers l’entrée cordon d’alimentation
2 Gauche
3 Droite
4 Haut-parleur avant
5 Haut-parleur arrière
6 Blanc
7 Blanc/noir
8 Gris
9 Gris/noir
a Vert
b Vert/noir
c Violet
d Violet/noir
e Noir (masse du châssis)
Connectez sur un endroit métallique propre,
non recouvert de peinture.
f Jaune
Connectez à la borne d’alimentation 12 V per-
manente.
g Rouge
Connectez à la borne contrôlée par le
contact d’allumage (12 V CC).
h Bleu/blanc
Connectez à la broche de commande du sys-
tème de l’amplificateur de puissance ou à la
broche de commande du relais de l’antenne
automatique (max. 300 mA 12 V CC).
i Haut-parleur d’extrêmes graves (4 W)
j Lors de l’utilisation d’un haut-parleur d’extrê-
mes graves de 70 W (2 W), assurez-vous de
connecter le haut-parleur d’extrêmes graves
aux fils violet et violet/noir de cet appareil. Ne
connectez aucun périphérique aux fils vert et
vert/noir.
k Non utilisé.
l Haut-parleur d’extrêmes graves (4 W)×2
Remarques
! Lors de l’utilisation d’un système à deux -
haut-parleurs, ne connectez rien aux fils des
haut-parleurs qui ne sont pas connectés à
un haut-parleur.
! Changez le menu initial de cet appareil. Re-
portez-vous à la page 41, REAR-SP (réglage
de la sortie arrière).
La sortie haut-parleur d’extrêmes graves de
cet appareil est monaurale.
