19
Italiano
Italiano

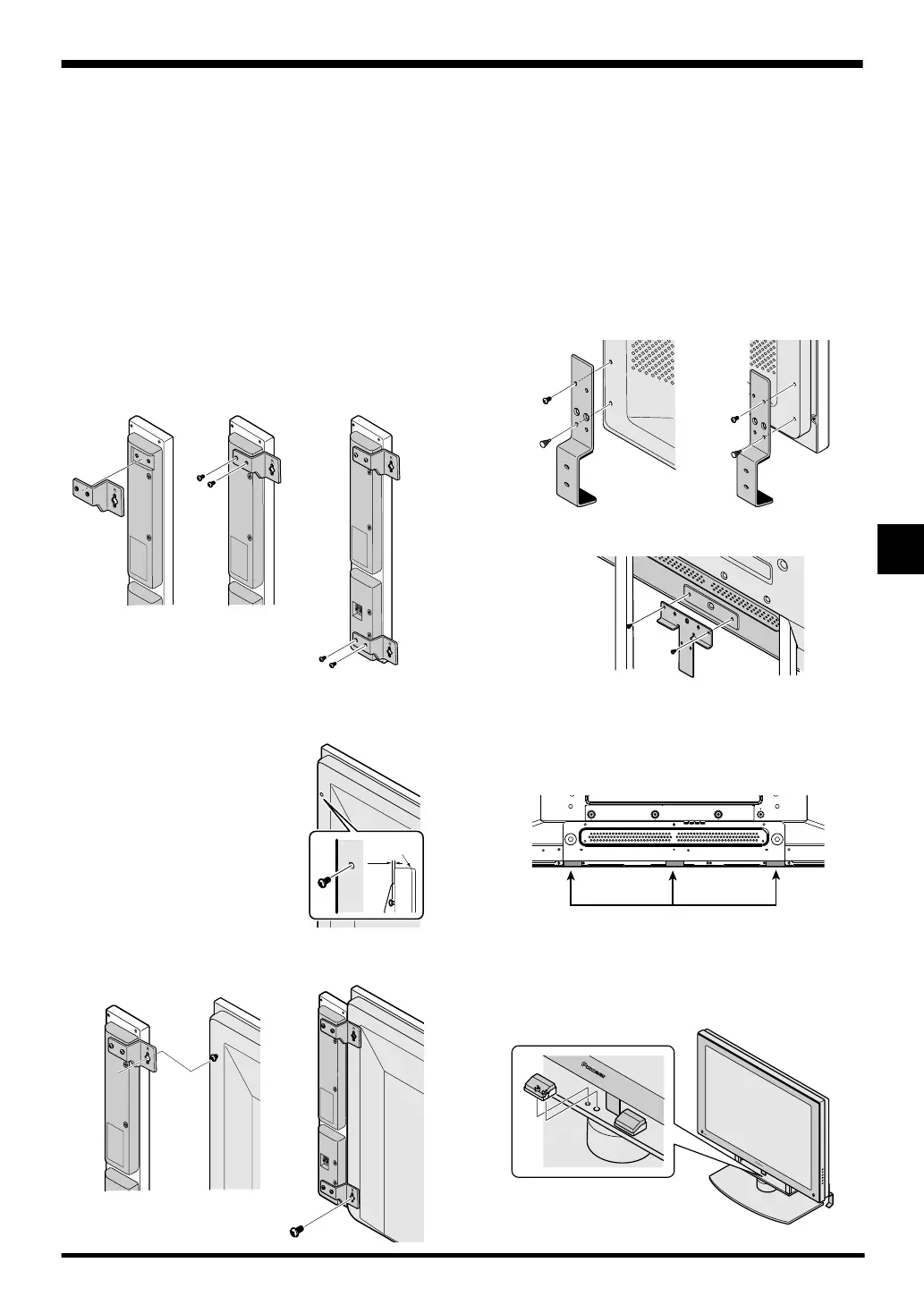

INSTALLAZIONE SUL PANNELLO
AL PLASMA
IN CASO DI INSTALLAZIONE DEGLI ALTOPARLANTI SUL
LATO INFERIORE DEL PANNELLO
1
Fissaggio al pannello degli accessori di
montaggio.
1 Inserire i rivetti in ciascuno dei fori esterni inferiori delle
staffe (sui lati destro e sinistro).
2 Avvitare appena con le dita la vite nel foro esterno
superiore di ciascuna delle staffe.
3 Inserire le viti nei due fori esterni della staffa (al centro), e
serrarle.
4 Montare i cuscinetti ammortizzanti per altoparlanti forniti
insieme al pannello al plasma.
5 Allineare i risalti dello spaziatore con i fori del supporto,
ed inserirli.
INSTALLAZIONE SUL PANNELLO
AL PLASMA
IN CASO DI INSTALLAZIONE DEGLI ALTOPARLANTI SUI
LATI DESTRO E SINISTRO DEL PANNELLO
1
Fissaggio agli altoparlanti degli accessori
di montaggio.
L’illustrazione seguente si riferisce all’altoparlante destro.
Eseguire la stessa procedura anche per l’attacco degli
accessori all’altro altoparlante.
1 Montare una delle staffe ad uso del lato destro (R) sulla
parte superiore dell’altoparlante destro, come descritto
in figura.
2 Allo stesso modo, montare l’altra staffa (R) sulla parte
inferiore dell’altoparlante.
2
Fissaggio degli altoparlanti al pannello.
L’illustrazione seguente mostra l’installazione dell’altoparlante destro.
Eseguire la stessa procedura anche per l’altoparlante sinistro.
1
Fissare innanzi tutto la vite
superiore in modo da installare
provvisoriamente l’altoparlante sul
pannello (lasciando tuttavia uno
spazio di circa 5 mm tra la testa
della vite stessa ed il pannello).
2 Appendere l’altoparlante alla vite
superiore.
3 Fissare provvisoriamente la vite
inferiore.
4 Regolare la posizione dell’altoparlante in modo che risulti
parallelo al
pannello
; quindi serrare bene le viti superiore
e inferiore.
Eseguire l’installazione in base ai punti 1 e 2 descritti qui di
seguito.
5mm
Pannello al
plasma
Eseguire l’installazione in base ai punti 1 e 2 descritti gui di
seguito.
2
1
1
1
2
2
24
3
Posizionare i cuscinetti ammortizzanti per
altoparlanti ad uguale distanza l’uno dall’altro,
verificando che non vengano a coprire le viti.
Lato posteriore inferiore del sistema
degli altoparlanti del pannello al plasma
