20
Italiano
2

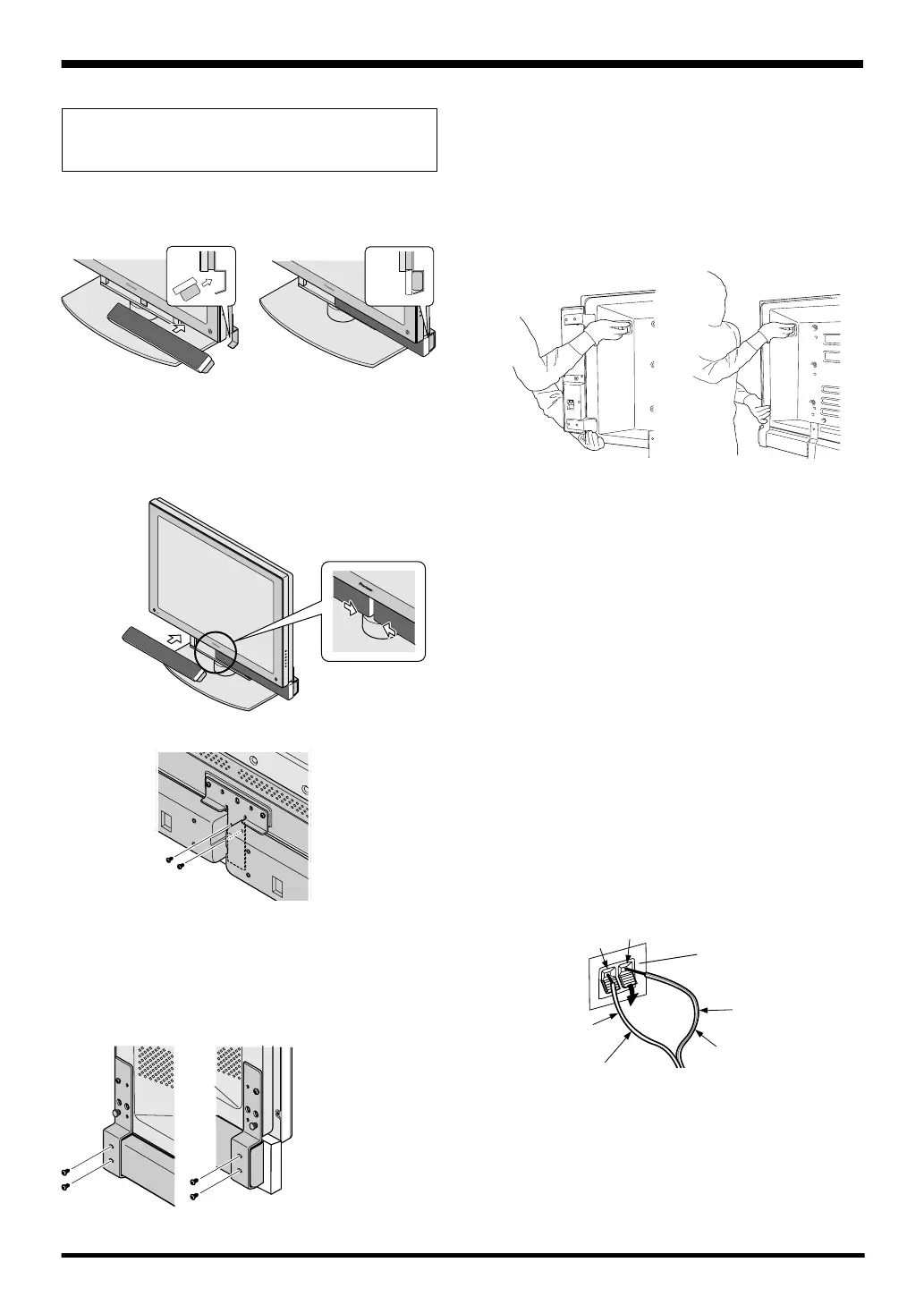

Fissaggio degli altoparlanti al pannello.
Durante l’installazione del pannello, ai punti 1 e 2 fare
attenzione ad evitare che gli altoparlanti urtino il pannello
stesso.
1 Collocare, inclinandolo, uno dei due altoparlanti sotto il
pannello, ed inserirlo nella staffa dal lato destro.
NOTE:
÷
Nel corso del montaggio degli altoparlanti al pannello al
plasma, avvitare accuratamente tutte le viti, e verificare
poi che gli altoparlanti siano accuratamente fissati e non
“ballino”.
÷
Se occorre spostare il pannello dopo l’installazione, non
trasportarlo tenendolo per gli altoparlanti. Per lo
spostamento del sistema tenere il pannello per la maniglia
e per la parte laterale o inferiore, come indicato in figura.
Non sollevare il pannello per gli altoparlanti. Ciò potrebbe
causarne la deformazione o il danneggiamento.
2 Analogamente, inserire l’altro altoparlante nella staffa di
sinistra.
3 Regolare la posizione degli altoparlanti in modo da azzerarne
lo spazio residuo onde evitare che gli altoparlanti possano
scorrere a destra o a sinistra.
4 Con le viti fissare i due punti al centro del pannello.
In caso di installazione degli
altoparlanti sui lati destro e
sinistro del pannello
In caso di installazione degli
altoparlanti sul lato inferiore
del pannello
1. Spingere la leva, inserire il cavo all’interno del foro e rilasciare la
leva.
COLLEGAMENTO AL PANNELLO
AL PLASMA
1 Disinserire l’alimentazione del pannello al plasma.
2 Collegare i terminali di ingresso degli altoparlanti del
pannello al plasma mediante l’apposito cavo fornito con
gli accessori. Verificare che le polarità positiva (ª) e
negativa (·) siano collegate correttamente.
1 Collegare i cavi dell’altoparlante
Terminale · (nero)
Terminale ª (rosso)
Al terminale ·
Terminali di ingresso del sistema di altoparlanti
Terminale d’ingresso
dell’altoparlante
Al terminale ª
5 Fissare con delle viti i due punti sui lati destro e sinistro.
Procedere alla regolazione in modo che il sistema degli
altoparlanti risulti parallelo al pannello al plasma, e
terminare poi il serraggio delle viti che erano state
precedentemente avvitate solo a mano sulle staffe di
montaggio.
Verificare che gli
altoparlanti siano
stati montati ben
aderenti alla staffa,
e serrare poi le viti.
÷
Evitare di esercitare forti pressioni sulla copertura degli
altoparlanti, con le dita o con altri mezzi. La copertura
può rompersi con conseguenti possibili danni
all’altoparlante.
Bianco
Bianco con una
linea grigia
