ANSCHLUSS AN EIN PLASMA DISPLAY
ANSCHLIEßEN DER LAUTSPRECHER

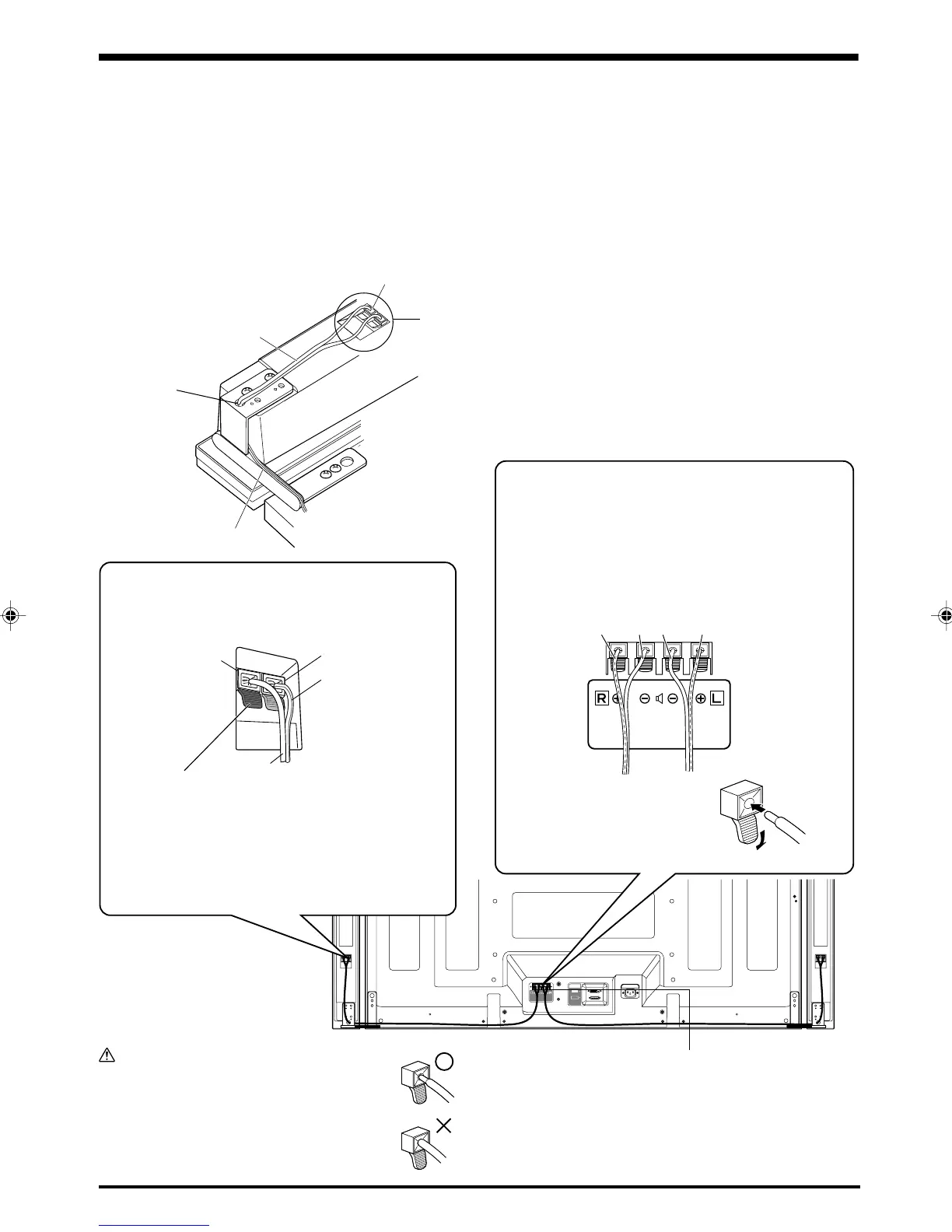

1 Führen Sie die Lautsprecherkabel durch die Öffnung in der Lautsprecher-Montagehalterung.
2 Schließen Sie Ihre Lautsprecherkabel an den Lautsprecher an.
3 Drücken Sie das Lautsprecherkabel in die Nut der Halterung.
4 Schließen Sie Ihre Lautsprecherkabel an das Display an.
Anschließen der Lautsprecherkabel
(an Lautsprecher)
Nut
Lautsprecherklemme
Lautsprecherkabel
Anschließen der
Lautsprecherkabel (an Display)
Schließen Sie die Kabel richtig bezüglich der Polarität
des Plasma Displays und der Lautsprecherklemmen
an, d.h. Pluskabel ª an positive Klemmen ª und
Minuskabel · an negative Klemmen · . Es gilt:
Kabel mit grauem Faden an Plus ª , weißes Kabel
an Minus · .
÷ Drücken Sie den Hebel und
führen Sie das Ende des
Kabels ein.
÷ Durch Loslassen des Hebels
wird das Lautsprecherkabel
festgeklemmt.
Grauer Faden
Drücken Sie den Hebel, führen Sie das Ende des
Lautsprecherkabels in die Öffnung ein, und lassen
Sie den Hebel dann los.
Achten Sie beim Anschluss auf die Polarität der
Lautsprecherklemmen. (Das Kabel mit dem grauen
Faden ist das Pluskabel ª )
Weiß
Grauer Faden Weiß Weiß Grauer Faden
2
1
3
Warnung
Wenn Sie das Lautsprecherkabel zu weit
einführen, sodass die Isolierung die
Lautsprecherklemme berührt, erhalten Sie
unter Umständen keine Klangwiedergabe.
4
· (Schwarz)
ª (Rot)
