FIXATION DES ENCEINTES À
L’ÉCRAN PLASMA
Avertissement
÷
Avant de procéder à l’installation des enceintes, fixez
l’écran plasma sur son socle. Se référer au mode d’emploi
fourni avec le socle pour la procédure d’assemblage.
÷
Lors du montage des enceintes, utilisez seulement les
vis fournies. Si vous utilisez des vis autres que celles
fournies, les enceintes peuvent se détacher et tomber.
÷
Lors du montage des enceintes, veillez à bien serrer les
vis de manière qu’elles ne se détachent pas.
÷
Ne soulevez pas l’écran en le tenant par les enceintes.
Les enceintes pourraient se détacher; toujours transporter
l’écran en le tenant par la base et sa poignée.
÷
Si vous souhaitez passer du montage à ras au montage à
l’écart ou vice versa:
Enlevez les supports de montage des enceintes et de
l’écran puis remettez-les en place à partir du début de la
procédure.

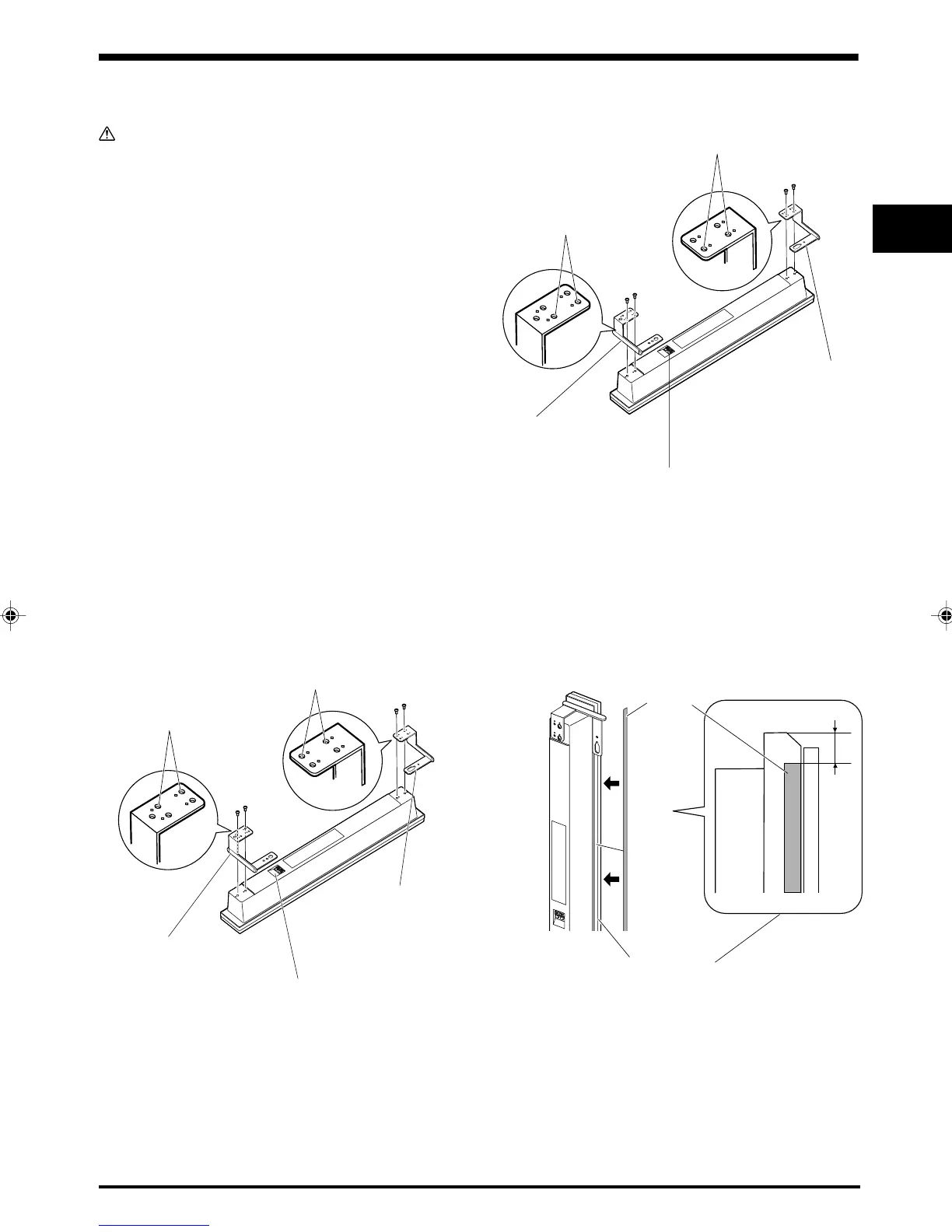

1 Fixation des supports de montage
aux enceintes
Il y a une enceinte gauche et une enceinte droite. Quand
vous les montez, vérifier l’étiquette située au dos pour
les différencier.
Il y a des supports de montage supérieur et inférieur
pour chacune des enceintes gauche et droite. Avec les
vis fournies, fixez les supports appropriés au dos de
chaque enceinte. (Voir l’illustration)
L’illustration représente le montage de l’enceinte
droite. L’enceinte gauche se monte de la même façon.
Montage à l’écart
Posez l’enceinte de manière que ses bornes
(sutuées en bas) soient face à vous.
(Exemple de l’enceinte droite)
Montage à ras
Posez l’enceinte de manière que ses
bornes (situées en bas) soient face à vous.
(Exemple de l’enceinte droite)
2 Si vous montez les enceintes à ras,
collez le ruban de rembourrage sur le
côté (côté qui touche l’écran).
Utilisez les rubans de rembourrage fournis pour protéger
les enceintes quand vous les montez à ras. Enlevez le
film de protection et collez le ruban sur le côté de
l’enceinte.
(10)
Où positionner le ruban de rembourrage
Support de montage
d’enceinte
(Pour côté inférieur droit)
Trous de vis pour montage
à l’écart
(2 trous sur l’extérieur)
Trous de vis pour montage à l’écart
(2 trous sur l’extérieur)
Support de montage
d’enceinte
(Pour côté supérieur droit)
(Le petit trou s’utilise pour la
fixation à la partie
supérieure.)
Support de montage
d’enceinte
(Pour côté inférieur droit)
Trous de vis pour
montage à ras
(2 trous sur l’intérieur)
Trous de vis pour
montage à ras
(2 trous sur l’intérieur)
Support de montage
d’enceinte
(Pour côté supérieur droit)
(Le petit trou s’utilise pour
la fixation à la partie
supérieure.)
Ruban de rembourrage
