NOTICE DE MONTAGE ET D'UTILISATION
IMPORTANT : Pour un montage optimal, nous vous recommandons d’acheter un kit de fixation.
1 - MONTAGE (

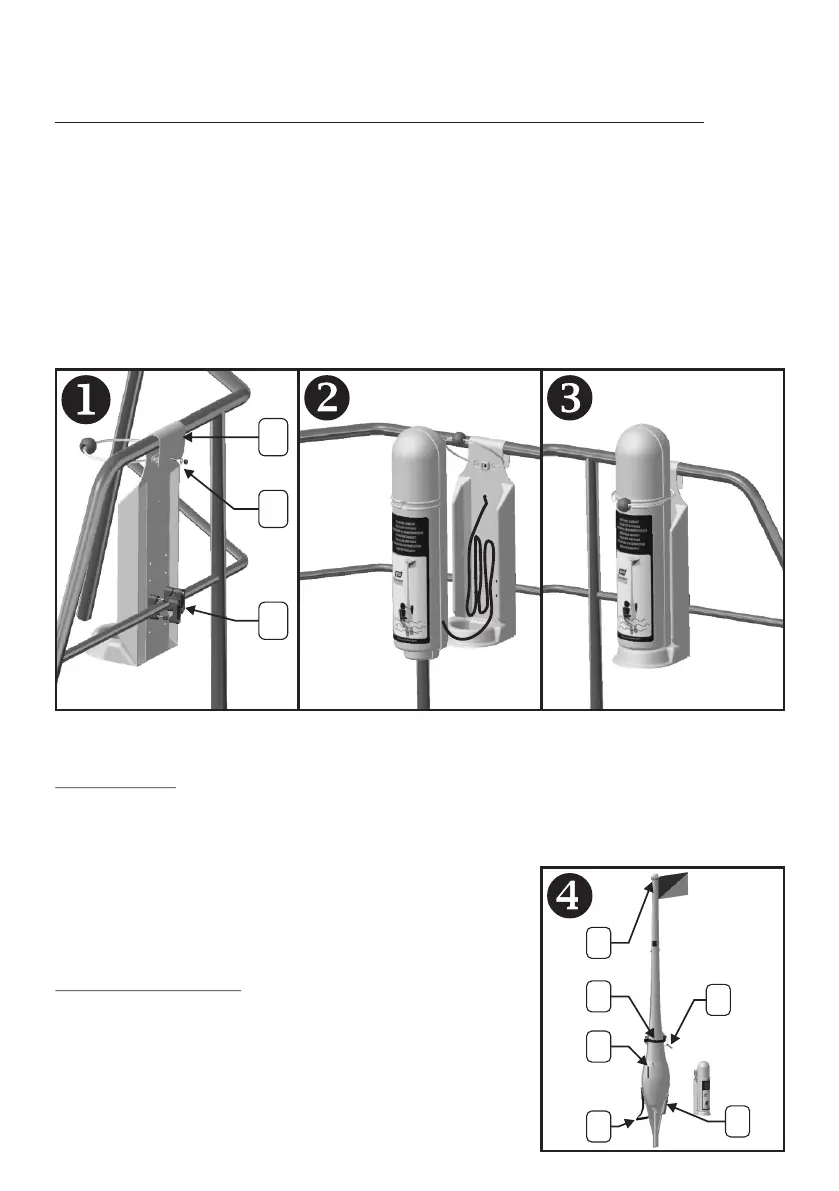

1.1 - Positionner le crochet du support sur le tube supérieur du balcon (schéma 1-A).
1.2 - Retirer le coffret du support en tirant sur la bande élastique bleue située sur la partie haute du
coffret. Afin d'éviter le déclenchement de la percussion, veiller à ce que le coffret ne tombe pas du
support et qu'aucune tension ne s'exerce sur le filin reliant le coffret au support. Fixer la partie
inférieure du support sur le balcon à l'aide des deux clips fournis dans le kit de fixation (schéma 1-B)
; pendant cette phase du montage, il est recommandé qu'une tierce personne maintienne le coffret
fermé. Percer le crochet du support (schéma 1-C), insérer la vis dans le trou de montage, puis visser
l'écrou de telle sorte que le crochet soit soumis à une légère tension. Eviter de trop serrer l'écrou
pour ne pas endommager le support.
1.3 - Lover les 2m de filin au fond du support et réinstaller le coffret sur le support (schéma 2)
1.4 - Replacer l'élastique de maintien du coffret (schéma 3). S'assurer que le filin de percussion n'est
pas apparent.
La perche est prête à l'emploi.
l'aide d'une tierce personne est recommandée lors du montage du support).
- 6 -
VEILLER A CE QUE LE SUPPORT SOIT SOLIDEMENT FIXE AU BALCON AFIN DE PERMETTRE
LE DECLENCHEMENT DE LA PERCUSSION.
2 - UTILISATION
En cas d'homme à la mer, retirer le coffret du support en tirant sur la bande élastique bleue située sur
la partie supérieure du coffret (schéma 5).
Jeter le coffret à la mer en direction du naufragé (schéma 6).
La percussion se déclenche automatiquement ; le filin, relié au levier de déclenchement, reste attaché
au support.
Si nécessaire, la perche peut être gonflée à l'aide du tube de
gonflage buccal rouge situé sur le mât.
Le feu de la perche se déclenche automatiquement lors du
gonflage.
3 - CARACTERISTIQUES
- lampe clignotante LED 0,75cd / 8h mini (schéma 4-A)
- bouteille Co 60gr (schéma 4-B)
2
- embout de gonflage (schéma 4-C)
- sifflet (schéma 4-D)
- Le naufragé a la possibilité de s’accrocher à la perche grâce à la
sangle d’assise (schéma 4-E) et à la sangle d’accrochage (schéma
4-F)
C
B
A
D
B
F
C
E
A
