1. Cerradura electromagnética
2. Monitor maestro
3. Monitor esclavo
4. El próximo monitor esclavo
5. Unidad exterior
6. Unidad exterior
7. Cerradura electromagnética
8. Cerradura electromagnética
Los cables
A. Rojo - Alarma
B. Azul - Y
C. Amarillo-V
D. Blanco - Vídeo
E. Rojo - Vídeo
F. Azul - Datos
G. Amarillo - TIERRA
H. Blanco - Audio
I. Rojo - Audio
J. Azul - Y
K. Amarillo-V
L. Blanco - Vídeo
Nota IMPORTANTE:
PNI DF780 incluye un único monitor y una única unidad exterior (cámara).
Las cámaras CCTV, cerraduras y alarmas o sensores no están incluidos.
El videoportero admite la conexión de cámaras de vigilancia 720P, 480TVL
y CVBS.

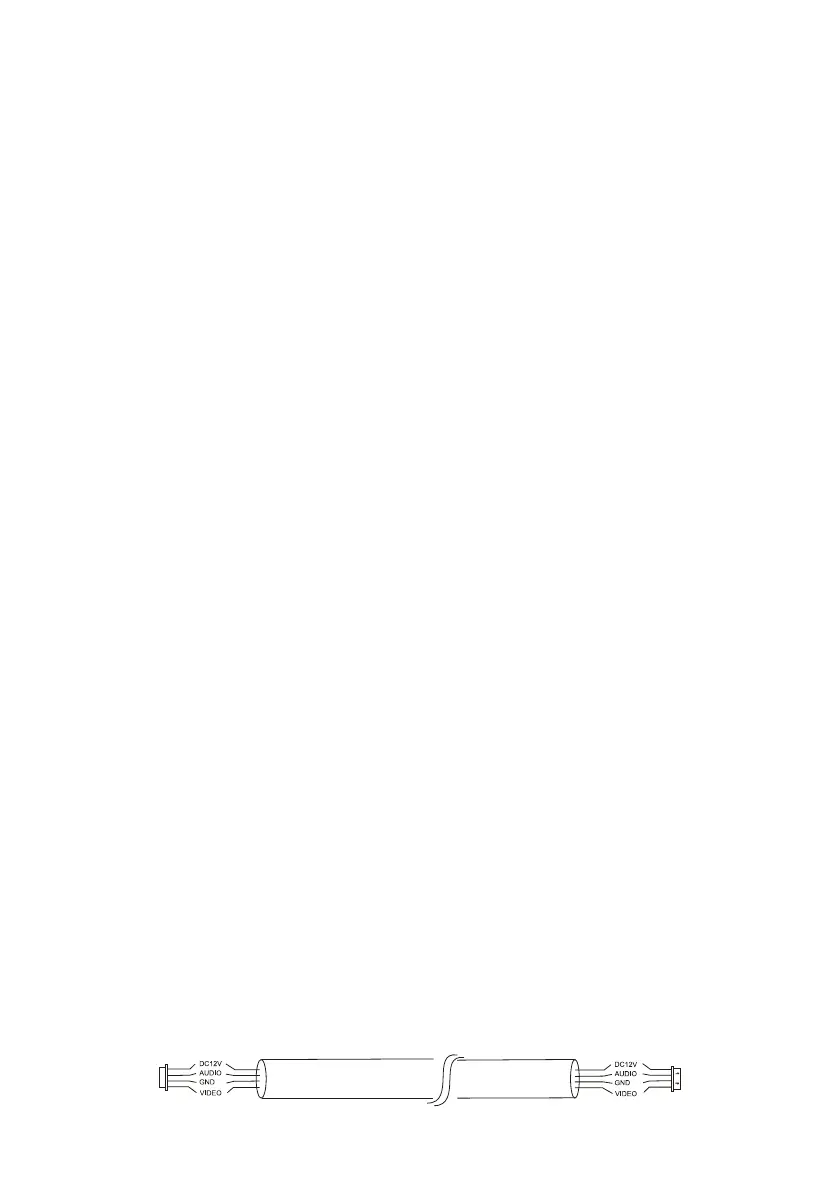

Tipos de cables recomendados
Para conectar dispositivos externos, utilice los tipos de cables recomendados
a continuación. La calidad del cable influye en la distancia de transferencia de
vídeo y voz.
1. Cable estándar 4C aislado y no aislado:
Distancia ≤ 30m (RVV4*0.5mm2) Distancia ≤ 50m (RVV4*0.75mm2)
Distancia ≤ 70m (RVV4*1.0mm2) Distancia ≤ 1000m (RVV4*1.5mm2)
