Instrukcja obsługi 65 Polski
1. Zamek elektromagnetyczny
2. Główny monitor
3. Monitor niewolników
4. Kolejny monitor Slave
5. Jednostka zewnętrzna
6. Jednostka zewnętrzna
7. Zamek elektromagnetyczny
8. Zamek elektromagnetyczny
Kable
A. Czerwony — alarm
B. Niebieski - ORAZ
C. Żółty – V
D. Biały — wideo
E. Czerwony — wideo
F. Niebieski – dane
G. Żółty - GND
H. Biały — dźwięk
I. Czerwony — dźwięk
J. Niebieski - ORAZ
K. Żółty – V
L. Biały — wideo
Ważna uwaga:
PNI DF780 zawiera pojedynczy monitor i jedną jednostkę zewnętrzną
(kamerę). Kamery CCTV, zamki, alarmy i czujniki nie są uwzględnione.
Wideodomofon obsługuje podłączenie kamer monitorujących 720P, 480TVL
i CVBS.

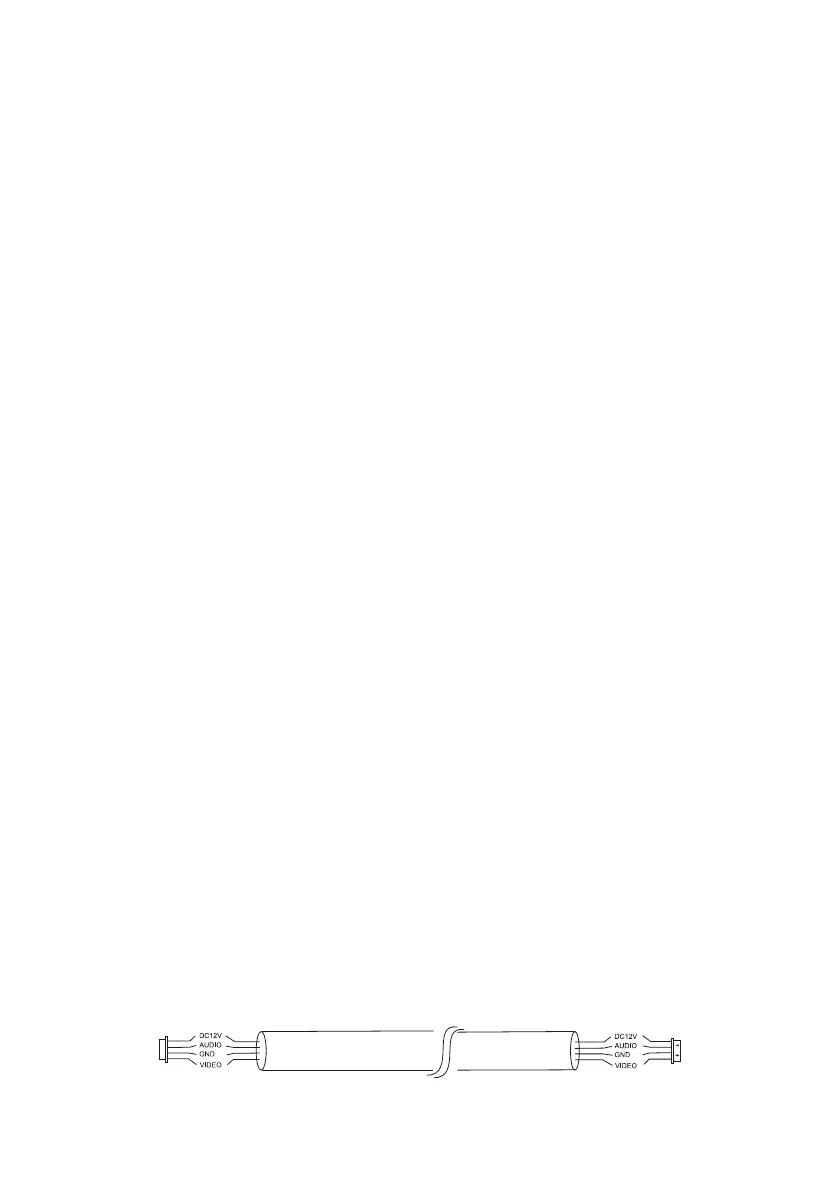

Zalecane typy kabli
Aby podłączyć urządzenia zewnętrzne, użyj zalecanych poniżej typów kabli.
Jakość kabla wpływa na odległość przesyłania obrazu i głosu.
1. Standardowy kabel izolowany i nieizolowany 4C:
Dystans ≤ 30m (RVV4*0.5mm2) Dystans ≤ 50m (RVV4*0.75mm2)
Dystans ≤ 70m (RVV4*1.0mm2) Dystans ≤ 1000m (RVV4*1.5mm2)
2. Nieizolowany kabel sieciowy kategorii 5 (niezalecany).
