Negro GND
- Entrada de alimentación de
12 V CC
Azul NO
NO conector (normalmente
abierto)
Violeta COM Conector común
naranja NC
Conector NC (normalmente
cerrado)
Rosa BELL_A Terminal de timbre de puerta
Rosa BELL_B Terminal de timbre de puerta

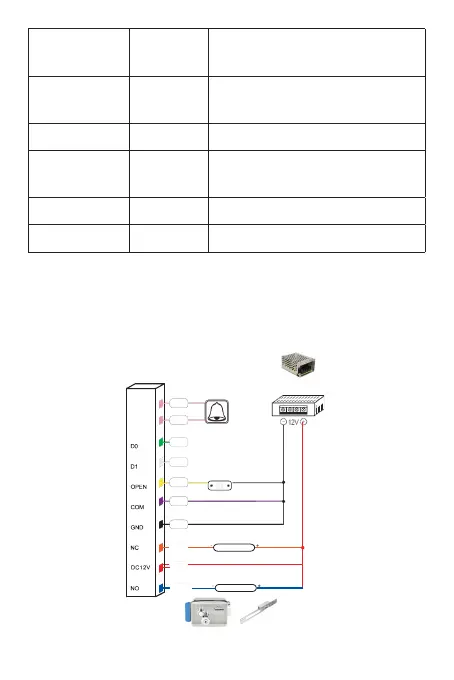

Diagrama de conexión
1. Fuente de alimentación común
Rosa
Rosa
Timbre de puerta
Fuente de alimentación
(eg. PNI ST3.4A)
Verde
Blanco
Amarillo
Púrpura
Negro
Botón de acceso
Fail Safe Electroimán
Fail Secure Cerradura electrica
BELL_A
BELL_B
Azul
Silvercloud YE910
Silvercloud YS810
Naranja
Rojo
