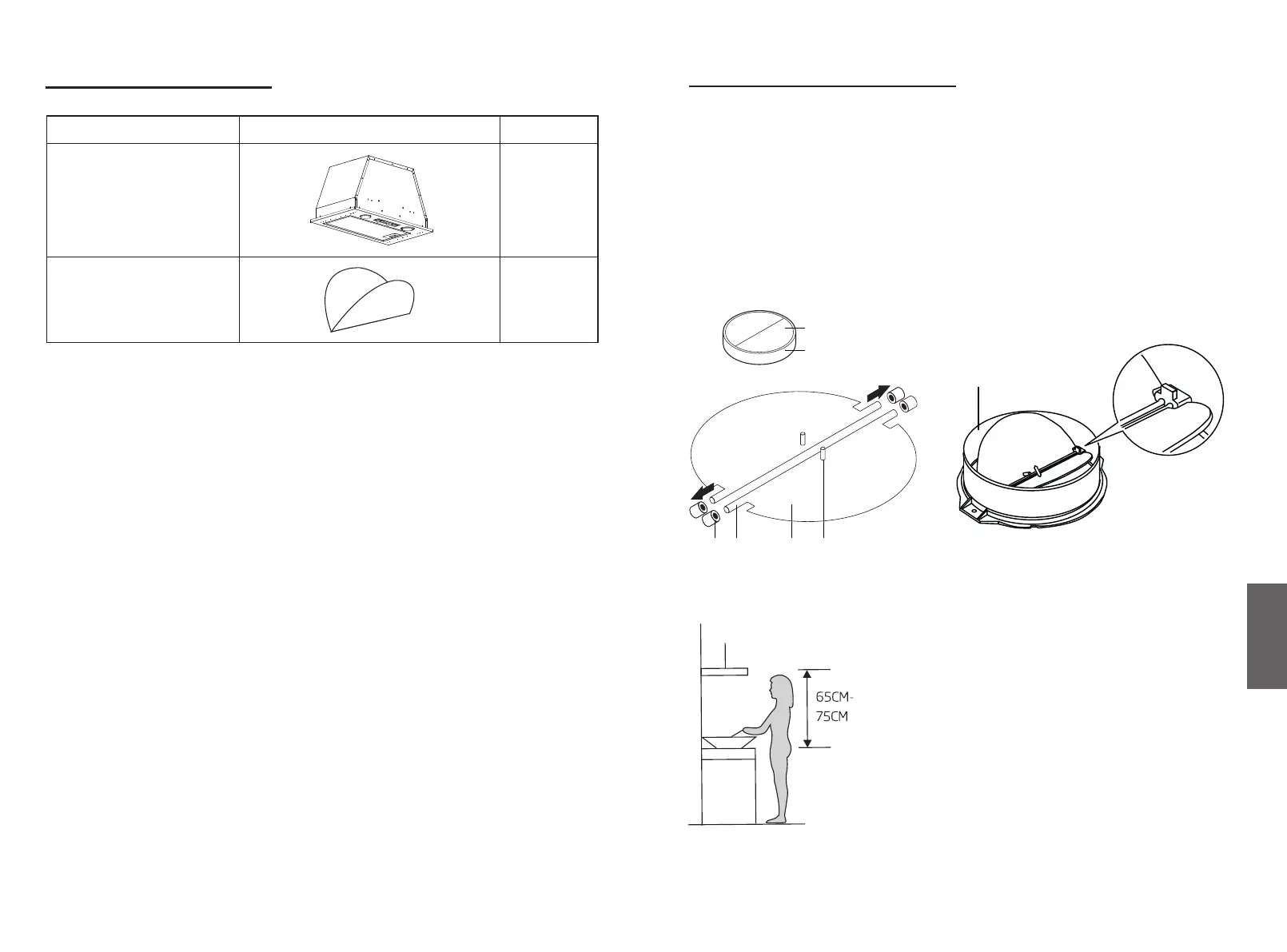

Toimitukseen kuuluvat osat
Kuvaus Kuva
Määrä
ASENNUS
1. Päätä liesituulettimen kiinnitysreikien sijainti.
Liesituuletin
V-läppä
1
1
ASENNUS (ILMANVAIHTO ULOS)
V-LÄPÄN KIINNITTÄMINEN
44
45
FI
Jos liesituulettimessa ei ole koottuna V-läppä 1:tä, sinun tulee kiinnittää
puolikasosat sen runkoon. Kuvissa näytetään vain esimerkki kuinka V-läppä
kiinnitetään, koska poistoputki voi vaihdella eri mallien ja kokoonpanojen
mukaan .
V-läppä 1:n kiinnittämiseksi sinun tulee:
• Kiinnittää kaksi puoliosaa 2 runkoon 6
• Tangon 3 tulee olla suunnattuna ylös;
• Akseli 4:n tulee olla liitetty reikiin 5 rungossa;
• Toista samat toimenpiteet toiselle puoliosalle
①
①
⑥
④
②
③⑤
