WE6 | Data Sheet - Operation Manual 8/24 WK 420 970 | 01.2021

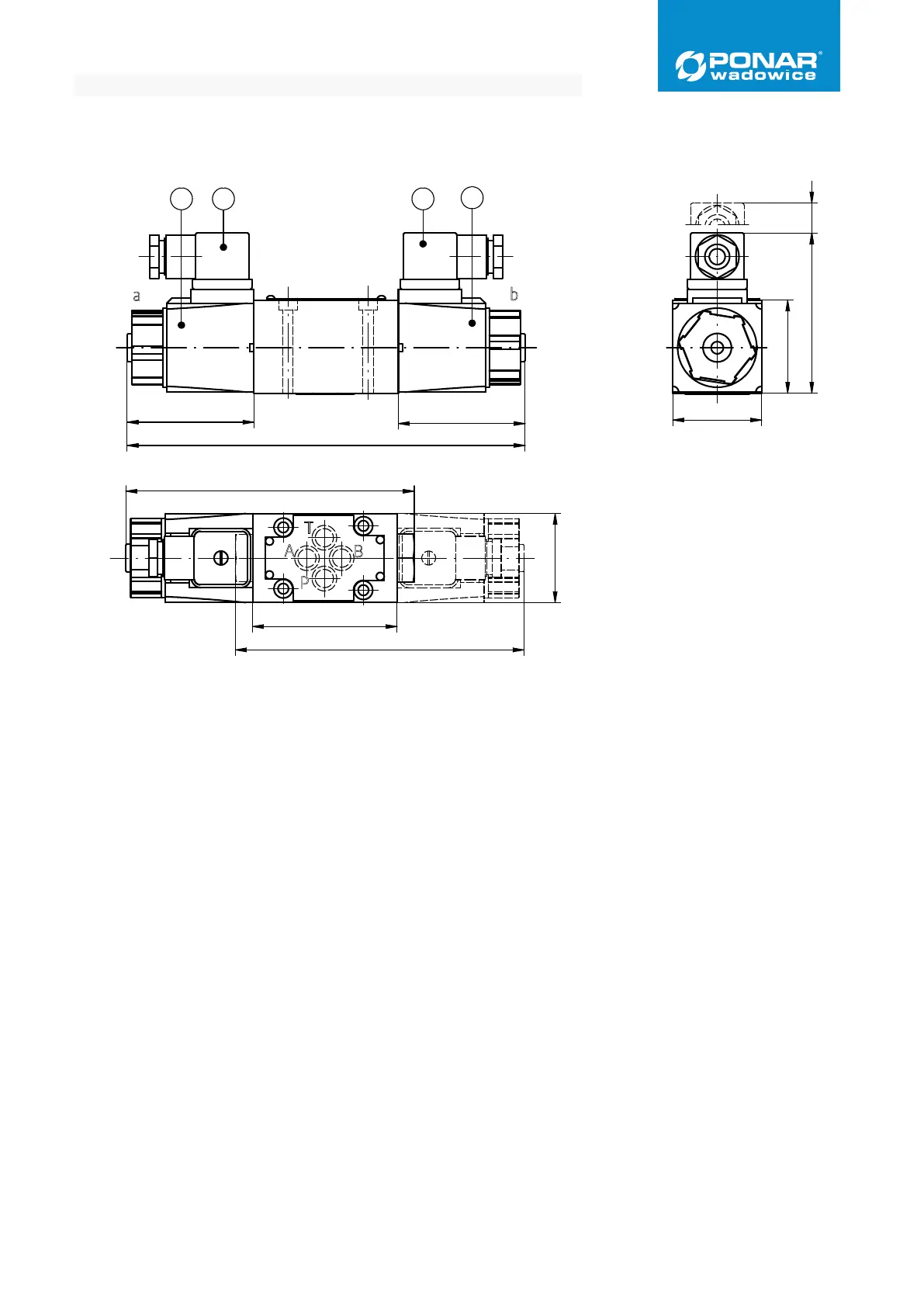

WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE
wersja WE6.../...W230 - 50...Z4... (elektromagnesy na prąd przemienny;
przyłącze elektryczne typ IS
O 4400)
a
b
P
T
B
A
146
146
81
202
45
73
64
64
UWAGI:
· pozostałe wymiary, opis pozostałych elementów rysunku
rozdzielacza; konfiguracja otworów i wymagania stanu
powierzchni płyty przyłączeniowej jak w wersji WE6.../...Z4
z elektromagnesami na prąd stały wg str. 7
· szczegóły wersji WE6.../...W2
30-50...H Z4... (z dźwignią
sterowania ręcznego) jak w wersji WE6.../...H Z4...
z elektromagnesami na prąd stały wg str. 10 - 11
1 - Elektromagnes n
a prąd przemienny (z zasilaniem
bezpośrednim) od strony a
2 - Elektromagnes na prąd przemienny (z zasilaniem
bezpośrednim) od strony b
UWAGA:
Należy wykluczyć jednoczesne załączenie dwóch
elektromagnesów tego samego rozdzielacza (niepełne
przesterowanie elektromagnesu prowadzi do
przegrzania i uszkodzenia uzwojeń cewki).
3 - Wtyczka od strony a
- typ ISO 4400 (DIN 43650 - A)
4 - Wtyczka od strony b
- typ ISO 4400 (DIN 43650 - A)
1
2
3 4
15
45
49
OVERALL AND CONNECTION DIMENSIONS
version WE6.../...W230-50...Z4... (AC solenoids; electrical connection ISO 4400 type)
WARNING: Any simultaneous actuation of 2 solenoids of one valve must be ruled out
(incomplete switch of solenoid is causing coil overheat and damage).
NOTE: Description of other elements of the valve drawing; porting pattern and required
surface quality of the valve contact surface - as in version WE6.../...Z4... (see page 6)
1. AC solenoid (with direct power supply) on a side
2. AC solenoid (with direct power supply) on b side
3. connector on a side - ISO 4400 type (DIN 43650 - A)
4. connector on b side - ISO 4400 type (DIN 43650 - A)
