Pool Technologie Pro Dosing Ampero - Schema Dinstallation

3

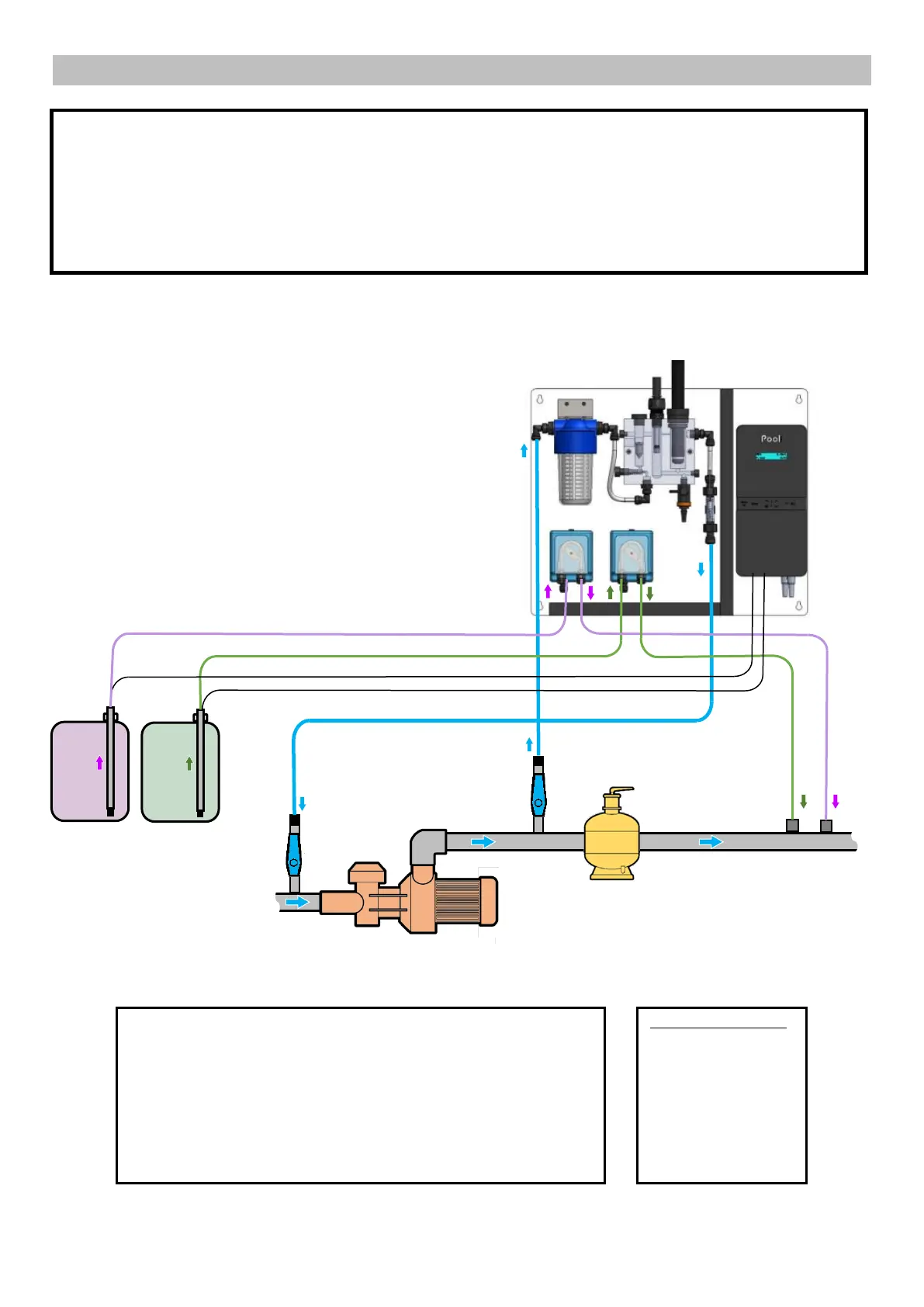

1. SCHEMA D’INSTALLATION
14
ELEMENTS NON FOURNIS :
17 : Bidon de correcteur pH
18 : Bidon de chlore
19 : Pompe de filtration
20 : Filtre
9 : Canne d’aspiration avec capteur
10 : Tuyau semi-rigide 4/6mm
11 : Tuyau semi-rigide 6/8mm
12 : Raccord d’injection
13 : Vanne alimentation chambre de mesure
14 : Raccord tuyau semi-rigide 6/8mm
15 : Câble bidon de correcteur pH vide
16 : Câble bidon de chlore vide
1 : Panneau de régulation
2 : Coffret électronique
3 : Sonde ampérométrique
4 : Sonde pH
5 : Capteur débit
6 : Préfiltre
7 : Pompe de correcteur pH
8 : Pompe de chlore
1
2
3
4
5
6
7
8
9
9
10
10
11
11
10
10
12
12
13
13
14
14
15
16
19
20
17
18
I
• Les visuels ci-dessous sont non contractuels.
• Utiliser impérativement du chlore liquide antitartre. Tout dommage sur l’équipement dû à une cristallisation de tartre ne peut être soumis à la garantie.
• Les bidons de chlore et de correcteur pH doivent être suffisamment éloignés :
- l’un de l’autre.
- de tout autre produit chimique.
- de tout appareillage électrique.
