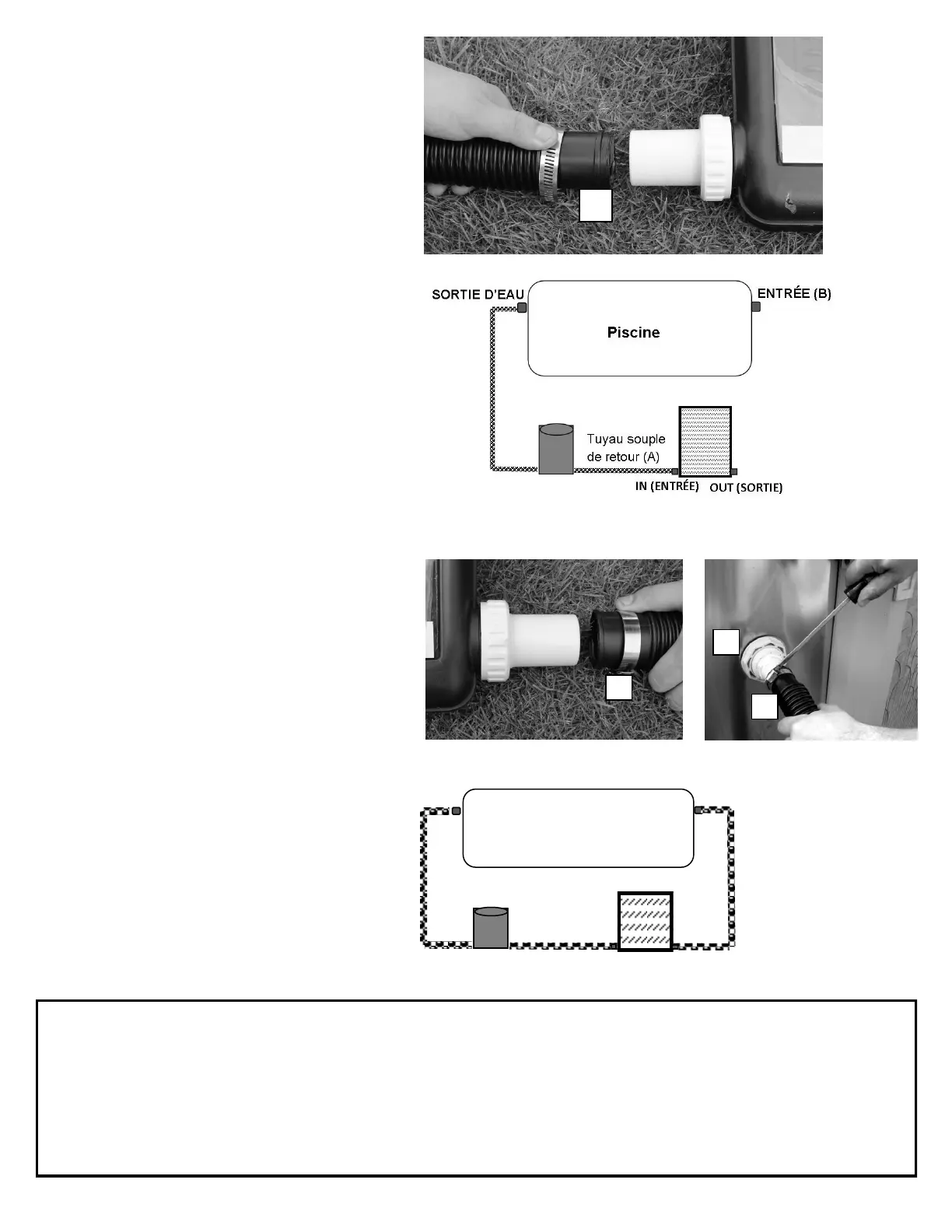

7. Prenez l’extrémité du tuyau souple de
retour (A) et branchez-la à l’adaptateur pour
tuyaux qui a été précédemment inséré dans
le côté (gauche) IN (ENTRÉE) du Chauffe-
eau solaire. Assurez-vous qu’un collier de
serrage soit en place. Serrez le collier de
serrage pour fixer solidement l’extrémité du
tuyau sur l’adaptateur pour tuyaux.
REMARQUE: Il est important que le tuyau
soit bien serré sur les adaptateurs pour
tuyaux pour garantir que des fuites ne se
produiront pas. Vous trouverez peut-être
que les extrémités de tuyaux résistent le
montage facile sur les adaptateurs. C’est
pourquoi il vous faudra peut-être laisser
tremper les extrémités des tuyaux dans de
l’eau chaude pour les ramollir avant de les
insérer sur les adaptateurs pour tuyaux.
A
8. En utilisant le tuyau flexible inclus dans
cette trousse, branchez une extrémité (C)
du tuyau flexible à l’adaptateur pour tuyaux
préalablement inséré dans le côté (droit)
OUT (SORTIE) du Chauffe-eau solaire.
Assurez-vous qu’un collier de serrage soit
en place. Serrez pour fixer solidement.
Branchez l’autre extrémité, D, à l’entrée de
retour de la piscine (B). Serrez le collier de
serrage pour fixer solidement.
C
D
B
REMARQUE : Votre Chauffe-eau solaire devrait suivre ce même processus de configuration de
base. Veuillez noter que pas toutes les piscines hors-sol ont l’ENTRÉE et la SORTIE au même en-
droit que sur cette image. La chose la plus importante à se rappeler est que le tuyau provenant
du filtre DOIT aller dans le côté IN (ENTREÉ) du Chauffe-eau solaire et le tuyau branché au côté
OUT (SORTIE) du Chauffe-eau solaire rejoint l’ENTRÉE de la piscine Orientez le Chauffe-eau
solaire au besoin pour assurer que ce processus de commande soit suivi.
Piscine
SORTIE D’EAU
ENTRÉE (B)
Extrémité de tuyau
flexible (D)
Extrémité de tuyau flexible (C)
