POSE ET DÉPOSE DE LA MÈCHE
Assurez-vous que l’interrupteur est en position d’arrêt et que l’outil
est débranché de la prise de courant afin d’éviter une mise en
marche accidentelle du moteur qui pourrait causer des blessures.

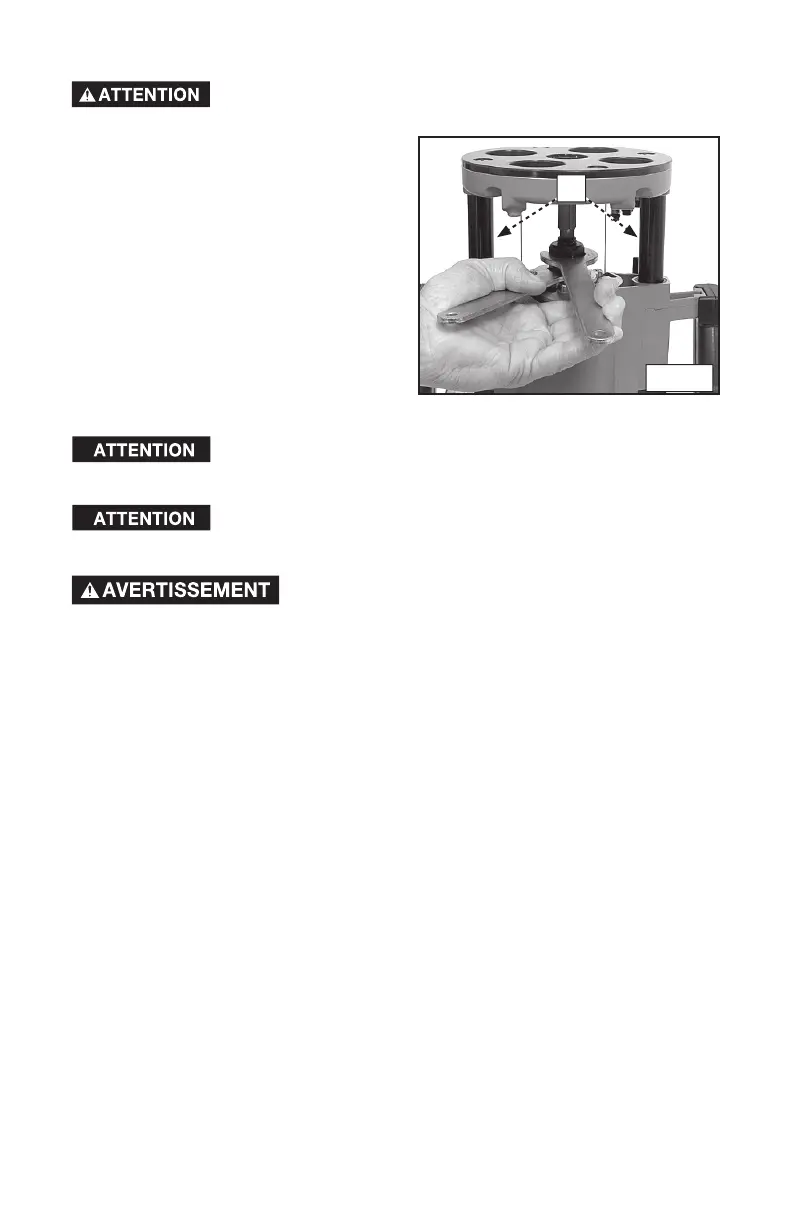

1. Mettez la toupie à l’envers sur le capot
du moteur (voir Fig. 1).
2. Nettoyez et insérez la tige de la mèche
dans la douille d’au moins 3/4 po. Si
la tige «-cale-» dans la toupie, reculez-
la d’environ 1/16 po afin d’assurer un
serrage approprié.
3. Placez une clé sur les plats du mandrin
et une clé sur l’écrou de la douille (voir
Fig. 1). Serrez fermement.
4. Pour retirer la mèche, inversez les
étapes qui précèdent. Si la mèche ne se
retire pas facilement, tapez sur l’écrou
de la douille à l’aide d’une clé afin de
dégager la mèche.
Ne laissez pas les cles venir in contact avec les colonnes (A) Fig. 1,
car les colonnes pourraient etre abimees, ce qui limiterait l’action
de plongee.
Ne serrez jamais l’ecrou de la doulle sans qu’une meche ne soit
inseree. Ceci pourrait amimer la couille.
RÉGLAGE DE LA BASE DE PLONGÉE
Débranchez la toupie de la prise de courant.
1. Desserrez le bouton de blocage de la tige de profondeur (K), Fig. 3, et le bouton
de l’indicateur de profondeur (J), Fig. 3, afin de permettre à la tige de profondeur de
venir en contact avec l’une des butées de tourelle (M), Fig. 3. Normalement, la coupe
la plus profonde désirée se règle à l’aide de la tige de profondeur reposant sur la
butée de tourelle la plus courte (voir Fig. 4). Les deux autres butées fixes (S) Fig. 4
assurent alors des profondeurs réduites de coupe de 1/4 po et de 1/2 po, respec-
tivement. Les trois butées réglables (R), Fig. 4, peuvent être réglées à toute hauteur
désirée. On peut utiliser toute combinaison de butées fixes et/ou réglables afin
d’atteindre les profondeurs désirées nécessaires à une tâche en particulier.
2. Relâchez le mécanisme de plongée en tirant le levier de blocage (C) Fig. 2 vers la
gauche, et abaissez le mécanisme de plongée jusqu’à ce que la mèche de toupie
fasse tout juste toucher à la surface de travail. Relâchez le levier et poussez vers la
droite pour bloquer le mécanisme à cette position.
3. Serrez le bouton de blocage de la tige de profondeur.
4. Positionnez l’indicateur de profondeur (H) Fig. 3, à la position « O » et serrez le
bouton.
5. Desserrez le bouton de blocage de la tige de profondeur (K), Fig. 3, et levez la tige
de profondeur jusqu’à ce que l’indicateur soit aligné sur la marque représentant la
profondeur désirée de plongée. (L’exemple de la Fig. 5 montre le réglage pour la
plongée de 1 po.) Serrez le bouton de blocage de la tige de profondeur.
6. Dans certaines applications, il peut être désirable de limiter la course vers le haut du
mécanisme de plongée. Ceci peut être réalisé de la manière suivante : (1) relâchez le
blocage de plongée en déplaçant le levier de blocage de plongée (C) Fig. 2 vers la
gauche, et déplacez le moteur jusqu’à la hauteur maximale désirée ; (2) relâchez le
levier de blocage et poussez le levier vers la droite afin d’assujettir le moteur à cette
position ; (3) utilisez deux clés à molette de 9/16 po (non fournies) pour déplacer les
écrous limiteurs de course (O), Fig. 6, contre le dessus de l’ergot (T), Fig. 6, du carter
du moteur, et calez les écrous ensemble pour bloquer.
Fig. 1
A
