ACCESORIOS
Los accesorios pueden encontrarse en el comercio donde fue comprada la unidad, o en
un local de artículos de ferretería.
Ensamblado de la mango
1. Para facilitar la instalación,
sumergir el forro para el mango en
agua tibia jabonosa. Sacar el forro
del agua jabonosa y deslizarlo en
el mango.
2. Inserte la mango en la montura
del compresor y alinee los orificios
de los dos tornillos a cada lado.
3. Instale los cuatro tornillos, dos a
cada lado.
4. Ajuste firmemente.

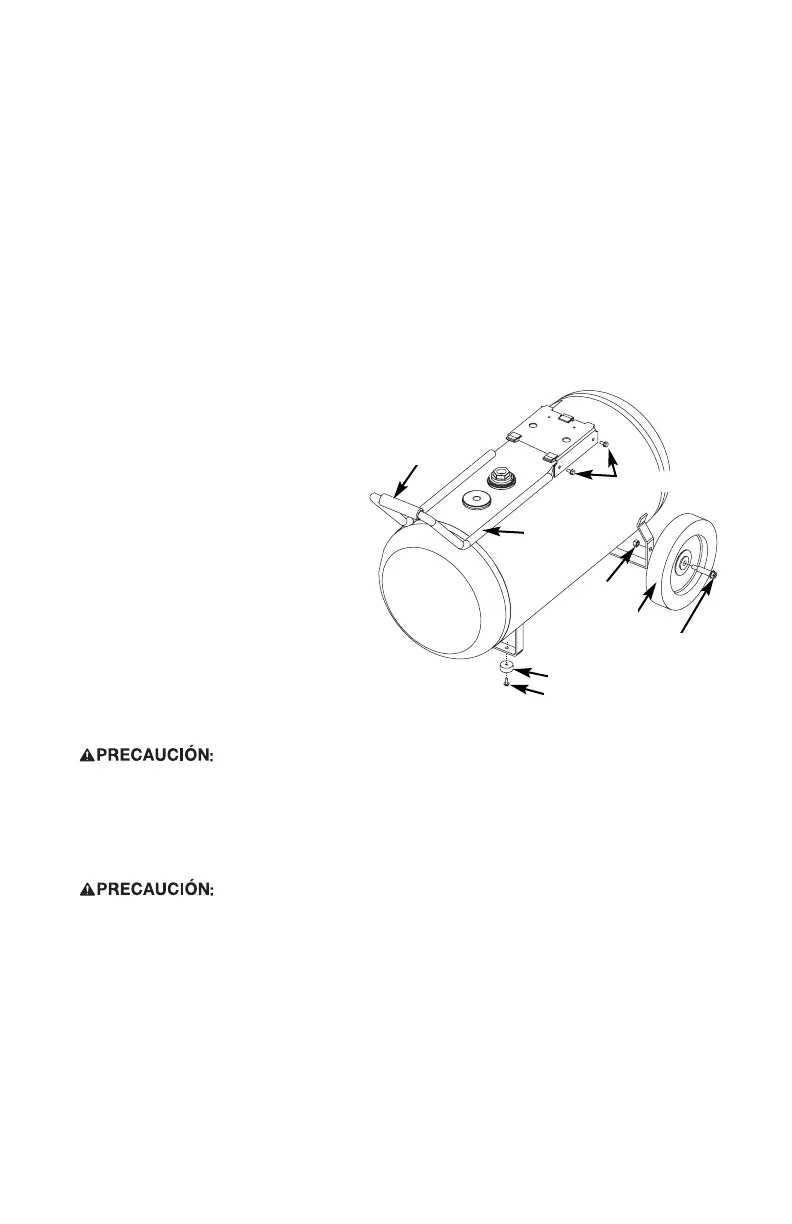

Ensamble de las ruedas
Será necesario soportar un lado del equipo cuando se
instalan las ruedas porque el compresor tenderá a voltearse.
1. Fije las ruedas con pernos con resalto y tuercas como se muestra. NOTA: Instale
los pernos en el orificio inferior del soporte de rueda, en unidades.
2. Apriete firmemente. NOTA: El equipo se asentará nivelado si las ruedas están
debidamente instaladas.
Las ruedas y el mango no proporcionan un despeje,
estabilidad o soporte adecuado para tirar de la unidad hacia
arriba y hacia abajo por escaleras o gradas. La unidad debe ser levantada o
empujada por una rampa.
Ensamble de las patas de caucho
1. Fije las ruedas con pernos con resalto y tuercas como se muestra.
2. Apriete firmemente..
ENSAMBLADO
Herramientas necesarias para el ensamble
1 - llave de tubo o de boca de 9/16"
1 - llave de tubo o de boca de 3/8"
1 - llave de tubo o de boca de 1/2"
Desempaque
1. Extraiga la unidad de su caja y descarte todas las partes de embalaje NOTA:
Conserve la piezas embolsadas.
Patas de caucho
Pernos con resalto
Rueda
Tuerca
Tornillo
Mango
Tornillo
Agarradera
de manija
