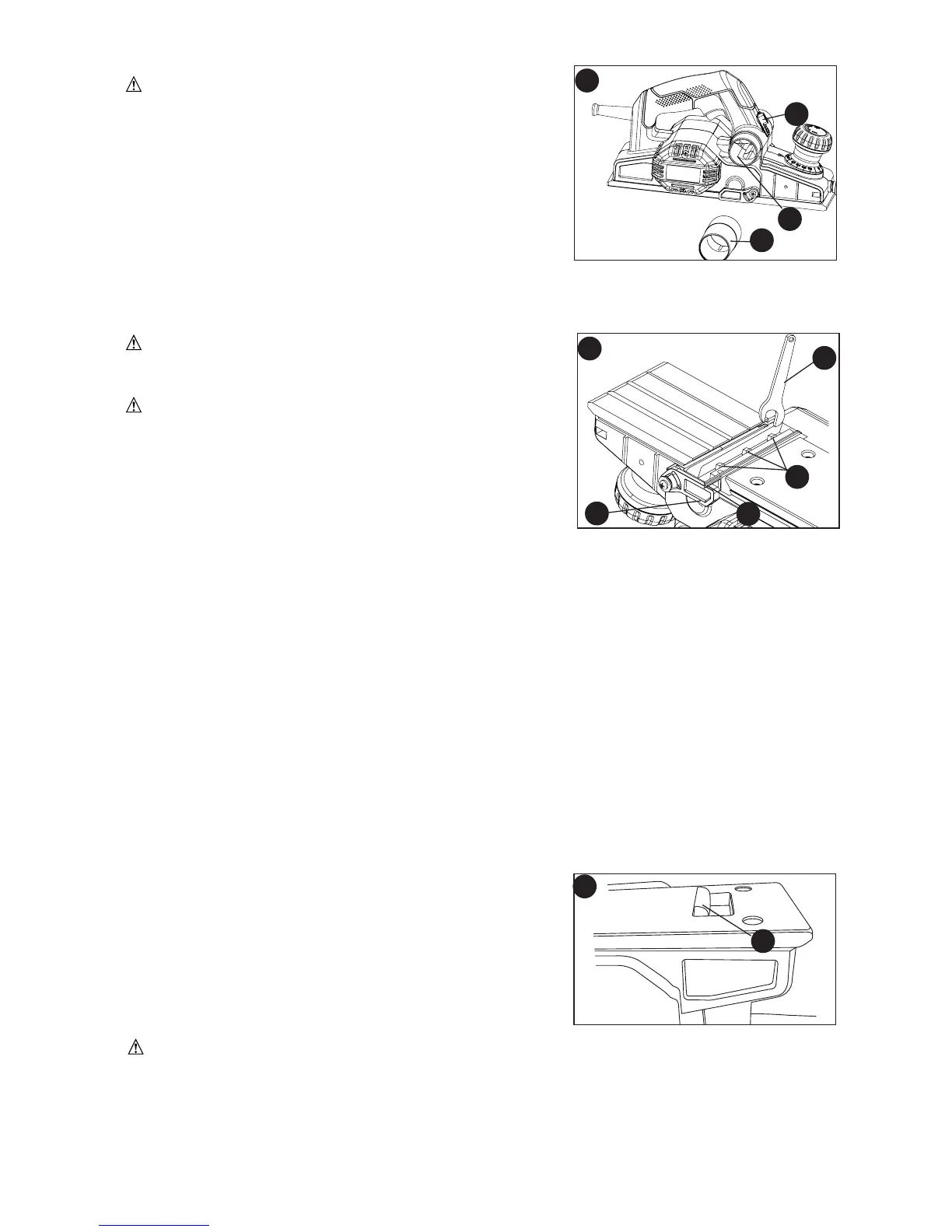

Adaptateur d’aspirateur (figure 11)
AVERTISSEMENT : Éteindre et débrancher lʼoutil
avant effectuer tout glage ou dʼenlever ou
installer tout accessoire.
a. Glisser adaptateur aspirateur (K) au-dessus de
la goulotte éjection de copeaux (F).
b. Raccorder le tuyau de aspirateur (non compris) à
adaptateur.
c. Pour éviter que les copeaux sortent du côté
opposé à la goulotte éjection de copeaux, placer
le levier du flecteur à copeaux (G) vers le côté opposé à lʼadaptateur.
Pour changer les lames (figure 12)
AVERTISSEMENT : Éteindre et débrancher lʼoutil
avant effectuer tout glage ou dʼenlever ou
installer tout accessoire.
AVERTISSEMENT : Risque de coupure. Les lames
de la raboteuse sont tranchantes et doivent être
manipues avec soin.
REMARQUE : Le modèle PC60THP comprend deux
lames, soit une de chaque côté du tambour à lames.
Toute opération ou tout réglage doit être effect aux
deux lames. Les lames de coupe fournies avec cet outil
sont versibles. Un autre ensemble de lames est compris.
Pour poser la lame de la raboteuse
a. Mettre la raboteuse à lʼenvers comme le montre la figure 12.
b. Desserrer les trois écrous (N) à aide de la clé (L) fournie.
c. Tourner le pare-main (O) vers le bas. Retirer soigneusement la lame (M) en la
glissant hors du porte-lame. Un morceau de bois peut être utilisé à cette fin.
d. Inverser la lame pour que la section non utilisée se mette en place. Si les deux côtés
sont usés, il faut remplacer la lame.
Pour installer la lame
a. Glisser la lame latéralement dans le porte-lame de manre à appuyer contre la
butée. La rainure de la lame doit être orientée vers lʼarrière de outil.
b. Desserrer les trois écrous à lʼaide de la clé fournie.
c. Tourner le tambour à lames de 180 degrés, puis refaire oration pour lʼautre lame.
d. Toujours remplacer les deux lames.
Pied d’immobilisation (figure 13)
La raboteuse est dotée dʼun pied dʼimmobilisation (P)
qui descend automatiquement en place lorsque lʼoutil
est soule de la surface de travail. Durant le rabotage,
le pied immobilisation sʼélève lorsque lʼoutil est pous
vers avant. Lorsque le pied dʼimmobilisation est
descendu, la raboteuse peut reposer sur la surface de
travail sans que la lame entre en contact avec la
surface.
MISE EN GARDE : Ne pas verrouiller la détente en position de marche et engager le
pied immobilisation. La vibration du moteur qui tourne fera déplacer la raboteuse,
laquelle risque de tomber de la pièce.
13
P
12
N
M
O
L
11
F
K
G
