21

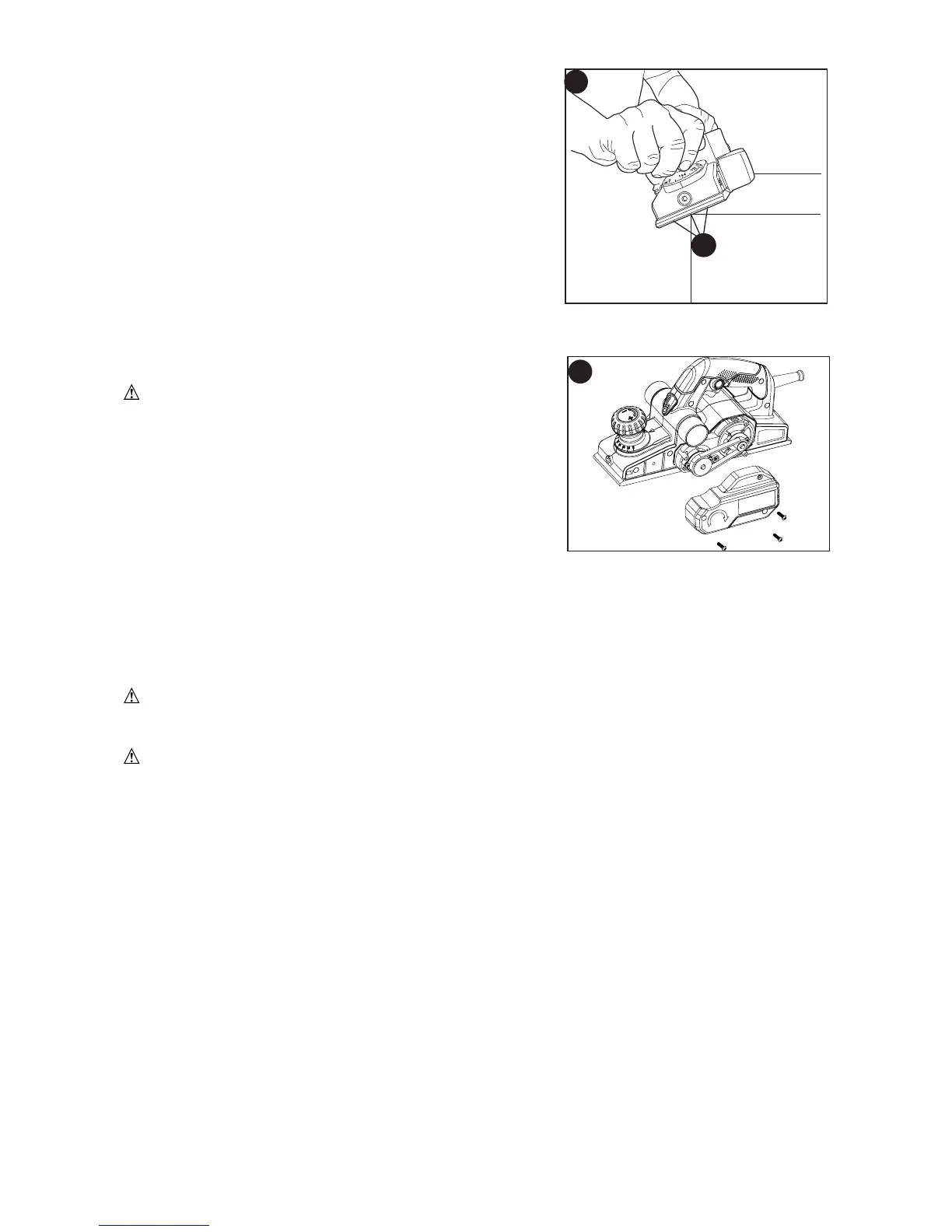

Chanfreinage de bordure (figure 14)
La raboteuse comprend trois rainures de chanfreinage
usinées de précision : 1,5 mm, 2,0 mm et 2,5 mm (Q).
Elles sont situées sur la semelle avant et sont utilisées
pour le rabotage le long dʼun coin de matériau
(figure 14).
a. Régler à la profondeur de coupe souhaitée.
b. Mettre la rainure (Q) sur le bord du matériau.
c. Appliquer un poids à lʼavant de la semelle de
manière à ce que la rainure soit à plat sur le bord
du matériau.
d. Tenir lʼoutil des deux mains en maintenant une
pression sur la poignée avant.
Remarque : Cʼest une bonne idée dʼessayer sur une pièce de chute de bois avant de
procéder aux travaux de finition.
Courroie d’entraînement (figure 15)
AVERTISSEMENT : Éteindre et débrancher lʼoutil
avant dʼeffectuer tout réglage ou dʼenlever ou
dʼinstaller tout accessoire.
Pour remplacer la courroie
a. Desserrer les trois vis illustrées à la figure 15,
puis enlever le couvercle de la courroie.
b. Retirer lʼancienne courroie.
c. Mettre la courroie neuve au-dessus de la poulie
avant, puis tourner la courroie dans le sens horaire
tout en la poussant sur la poulie arrière.
d. Fixer le couvercle de la courroie et bien serrer les vis.
Entretien
Nettoyage
AVERTISSEMENT : Éteindre et débrancher lʼoutil avant de nettoyer la goulotte
dʼéjection de copeaux. Nettoyer régulièrement la goulotte dʼéjection de copeaux (F).
TOUJOURS PORTER DES LUNETTES DE SÉCURITÉ.
MISE EN GARDE : Ne jamais utiliser de solvants ni dʼautres produits chimiques durs
pour nettoyer les pièces non métalliques de lʼoutil.
Nʼutiliser quʼun savon doux et un chiffon humide pour nettoyer lʼoutil. Ne jamais laisser
de liquide pénétrer dans lʼoutil et nʼimmerger aucune partie de lʼoutil dans un liquide.
14
Q
15
