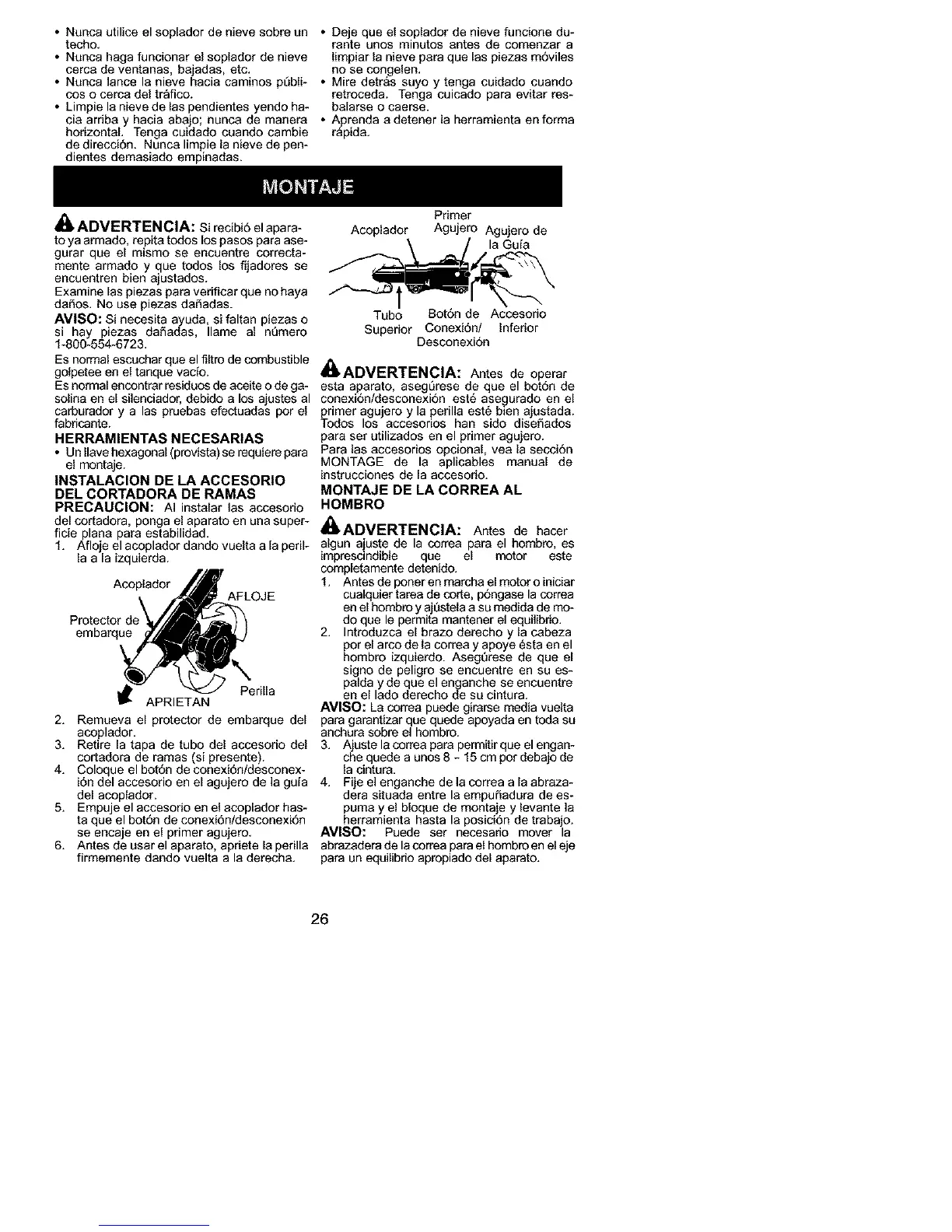

Nunca utilice el soplador de nieve sobre un Deje que el soplador de nieve funcione du-
techo, rante unos minutos antes de comenzar a
Nunca haga funcionar el sopledor de nieve Iimpiar la nieve para que las piezas m6viles
cerca de ventanas, bajadas, etc. no se congelen.
Nunca lance la nieve hacia caminos p_bli- Mire detr&s suyo y tenga cuidedo cuando
cos o cerca del trafico, retroceda. Tenga cuicado para evitar res-
Limpie la nieve de las pendientes yeedo ha- balarse o caerse.
cia arriba y hacia abajo; nunca de manera Aprenda a detener la herramienta en forma
horizontal Tenga cuidedo cuaedo cambie r&pida.
de direcci6n. Nunca limpie la nieve de pen-
dientes demasiedo empinadas.
ADVERTENCIA: si recibi6 el apara-
to ya armado, repita todos los pasos para ase-
gurar que el mismo se encuentre correcta-
mente armedo y que todos los fijadores se
encuentren bien ajustados.
Examine las piezas para verificar que no haya
daSos. No use piezas daSadas.
AVI80: Si necesita ayuda, si faltan piezas o
si hay piezas da_adas, Name a{ n_mero
1-800-554-6723.
Es normal escochar que el flitro de combustible
goipetee en el tanque vacfo.
Es normal encontrar residuos de aceite o de ga-
solina en el silenciador, debido a los ajustes al
carburador y a las pruebas efectuadas por el
fabdcante.
HERRAMIENTA8 NECESARIA8
Un Ilave hexagonal (provista) se requiere para
el montaje.
INSTALAClON DE LA ACCESORIO
DEL CORTADORA DE RAMAS
PRECAUClON: A{ instalar {as acoesorio
del cortadora, ponga el aparato en una super-
ficie plana para estabilidad.
1. Afloje el acopledor dando vuelta a la peril-
la a la izquierda.
Acoplador
AFLOJE
Protector d_
embarque
Perilla
APRIETAN
Primer
Acopledor\ hgt J_ i#g_erio de
Tubo Bot6n de Accesorio
Superior Conexi6n/ inferior
Deseonexi6n
a_ADVERTENClA: Antes de operar
esta aparato, aseg_rese de que el bot6n de
conexiSn/desconexidn est6 asegurado en el
primer agujero y la perilla est6 bien ajustada.
Tedos los accesorios han sido diseSedos
para ser utilizados en el primer agujero.
Para las accesorios opcional, vea la secci6n
MONTAGE de la aplicables manual de
instrucciones de la accesorio.
MONTAJE DE LA CORREA AL
HOMBRO
_,ADVERTENCIA: Antes de hacer
algun ajuste de la correa para el hombro, es
impresciedible que el motor este
completamente detenido.
1. Antes de poner en marcha el motor o iniciar
cualquier tarea de corte, p6ngase la correa
en el hombro y ajt3stela a su medida de too-
do que le permita mantener el equilibrio.
2. Intreduzca el brazo derecho y la cabeza
por el arco de la correa y apoye 6sta en el
hombro izquierdo. Aseg6rese de que el
signo de peligro se encuentre en su es-
palda y de que el enganche se encuentre
en el ledo derecho de su cintura.
AVISO: La correa puede girarse media vuelta
2. Remueva el protector de embarque del para garantizar que quede apoyeda en toda su
acoplador, anchura sobre el hombro.
3. Retire la tapa de tubo del acoesorio del 3. Ajuste la correa para permitir que el engan-
cortedora de ramas (si presente), che quede a unos 8 - 15 cm per debajo de
4. Coloque el bot6n de conexi6n/desconex- la cintura.
i6n del acoesorio en el agujero de la guia 4. Fije el enganche de la correa a la abraza-
del acoplador, dera situeda entre la empuSadura de es-
5. Empuje el accesorio en el acoplador has- puma y el bloque de montaje y levante ]a
ta que el bot6n de conexi6n/desconexi6n herramienta hasta la posici6n de trabajo.
se encaje en el primer agujero. AMISO: Puede ser necesario mover la
6. Antes de usar el aparato, apriete la perilla abrazedera de la correa para el hombro en el eje
firmemente dando vuelta a la derecha, para un equilibrio apropiedo del aparato.
