21

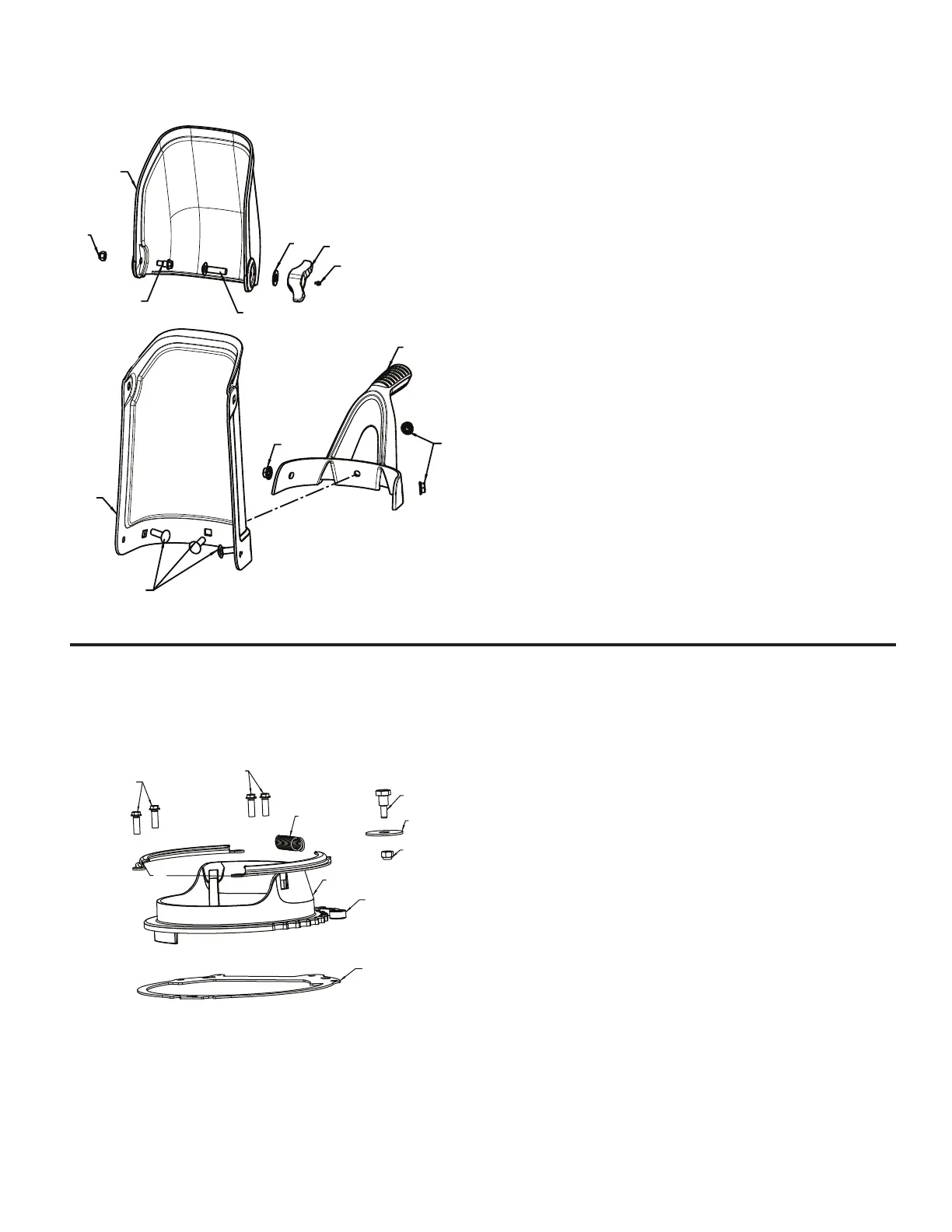

PIÈCES DE RÉPARATION SOUFFLEUSE À NEIGE - - MODÈLE NO PR621 (96182000303)
GOULOTTE
REMARQUE: Toutes les dimensions des composants sont en pouce. 1 pouce = 25,4 mm
IMPORTANT: Utiliser uniquement des pièces de réparation d'origine.
Le non-respect de cette consigne peut être dangereux, endommager votre souffleuse à neige et annuler la garantie.
CLÉ NUMÉRO
Nº Nº DESCRIPTION
CLÉ NUMÉRO
Nº Nº DESCRIPTION
9
9
5
7
6
8
2
4
3
1
06.04.009-A
1 532 43 48-77 ARRÊTOIR DE LA CHUTE
2 580 85 65-01 BASE DE CHUTE
3 580 85 56-01 PLAQUE DE BASE CHUTE
4 532 43 48-78 CLIQUET
5 532 43 48-79 RESSORT
6 819 13 24-16 RONDELLE 13/32 X 1.25
7 532 08 13-28 BOULON 1/4-20 X .94
8 532 13 20-04 NUT 1/4-20 HEX
9 817 41 13-12 BOULON 13-16 X .75
10
11
1
2
3
4
55
6
7
9
8
06.05.002-C
1 532 43 76-55 GLISSIÈRE
2 532 43 76-43 DÉFLECTEUR DE LA
GLISSIÈRE
3 532 43 76-42 GUIDON
4 532 43 73-18 BOULON 5/16-18 UNC X 1
5 873 97 05-00 ÉCROU FREIN H AVEC
INSERT 5/16-18 UNC PL
6 532 13 20-04 ÉCROU FREIN 1/4 – 20
7 532 44 46-82 BOULON ¼-20 HEX HEAD
8 872 11 05-10 BOULON 5/16-18 X 1-1/4
9 819 13 13-16 RONDELLE 13/32 X 13/16 X 16 JA
10 532 19 19-38 BOUTON
11 532 07 16-73 PONGUER A CHAPEAUX
