Powermate PM2000 - Section 2 Informations Générales et Installation

Manuel du propriétaire de générateur portatif 5
Section 2 Informations générales et installation

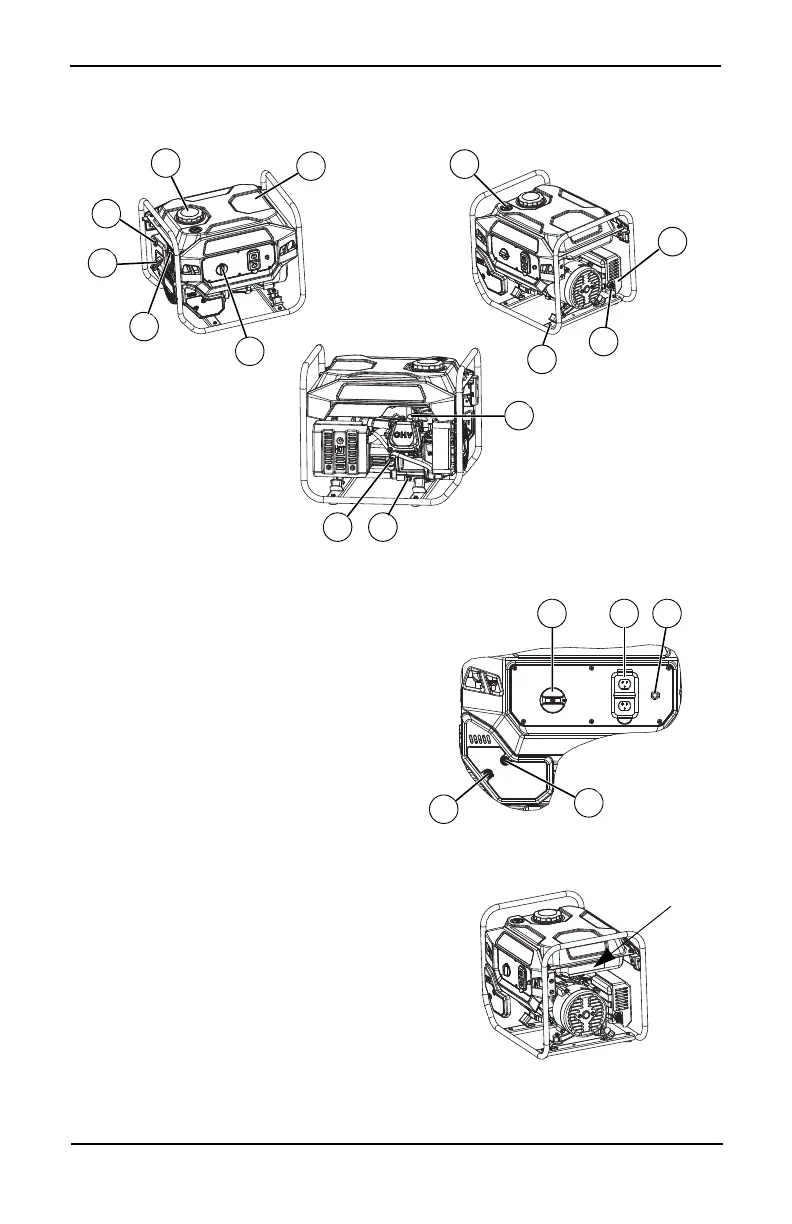

Figure 2-1. Fonctions et commandes
Composants du générateur
Figure 2-2. Panneau de commande
Figure 2-3. Étiquette d’identification
du produit
12
11
5
4
13
14
9
10
009407 009408
009412
7
6
3
15
8
1 Prise double 120 V c.a. 20 A, DDFT
(NEMA 5-20R)
2 Disjoncteurs (CA)
3 Vidange d'huile
4 Filtre à air
5 Réservoir de carburant
6 Cosse de mise à la terre
7 Cadran d'arrêt / marche / froid
8 Silencieux
9 Bouchon d’essence
10 Jauge de carburant
11 Remplissage/Contrôle du niveau d'huile
12 Bougie
13 Lanceur à rappel
14 Robinet d'arrêt de carburant
15 Pare-étincelles
16 Indicateur rouge CO-SENSE (danger)
(le cas échéant)
17 Indicateur jaune CO-SENSE (panne)
(le cas échéant)
17
1 2
009409
7
16
009447
