Assemblage
• Conservez ces directives
Si vous avez besoin d’assistance ou devez trouver des pièces
manquantes, APPELEZ SANS FRAIS : 1-800-737-2112.

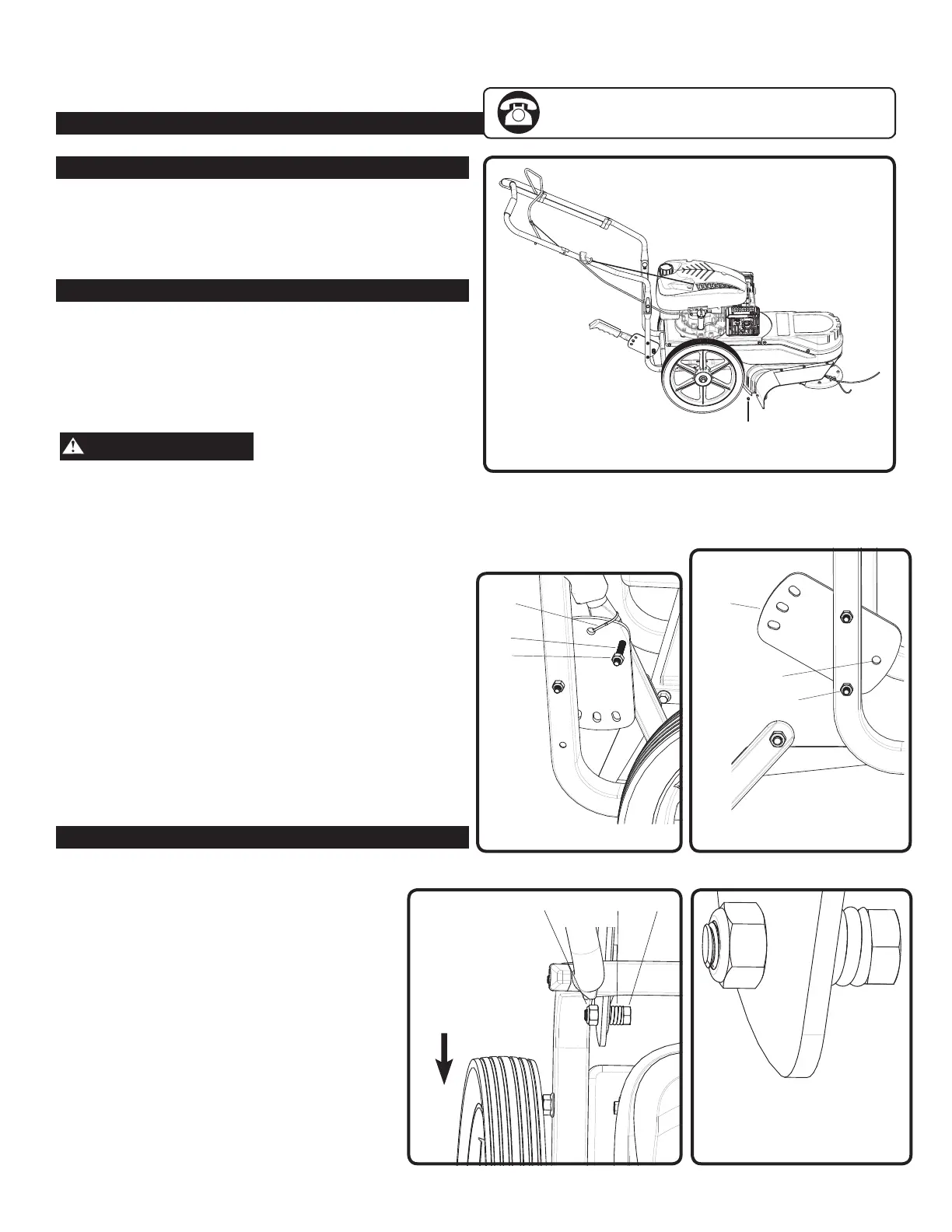

Figure 4
Comment assembler le protecteur flexible
REMARQUE : Référez à la Figure 4 en suivant les étapes suivantes
1. Alignez l’orice arrière du protecteur exible à une tige
letée, situé à la base du déecteur.
2. Assemblez à l’aide d’un écrou à embase.
AVERTISSEMENT
N’utilisez pas la débroussailleuse à moins que tous les
protecteurs ne soient complètement installés.
Comment assembler la roue
REMARQUE : Référez à la Figure 2 en suivant les étapes suivantes
1. Placez l’unité sur une surface à niveau.
2. Assemblez les roues en utilisant le tube d’espacement et
le boulon à épaulement.
3. Serrez à un couple de 25 pi lb. (34 Nm).
Figure 8
Assemblez la poignée du pivot
1. Coupez l’attache noire maintenant la poignée. (Figure 5)
2. Enlevez la vis et l’écrou du plateau à trous.
3. Tournez le plateau à trous jusqu’à ce que le trou du
boulon s’aligne avec le trou inférieur de la poignée.
(Figure 6) Insérez la vis et l’écrou en serrant solidement
les vis supérieure et inférieure.
4. Retirez la vis, le ressort et l’écrou de l’extrémité inférieure
de la poignée du pivot.
5. Positionnez la poignée du pivot an que le trou s’aligne
avec le trou avant du plateau à trous. (Figure 6)
6. Installez la vis et le ressort du pivot à partir de l’intérieur.
Installez l’écrou de blocage à partir de l’extérieur.
(Figure 7) Serrez entièrement l’écrou jusqu’à ce qu’un ou
deux lets dépassent hors de l’écrou. (Figure 8)
Attache de
câble
Vis
L’écrou
Figure 5
Plateau à
trous
Vis et l’écrou
Orice avant du
plateau à orices
Figure 6
L’écrou
Ressort
Vis
Avant
Figure 7
Montage Final
1. Assemblez le tube de rangement transparent
de la ligne de coupe aux pinces de retenue
sur la poignée latérale gauche.
2. Réinstallez le l de la bougie.
Ecrou à
embase
