INSTRUCCIONES DE ENSAMBLAJE

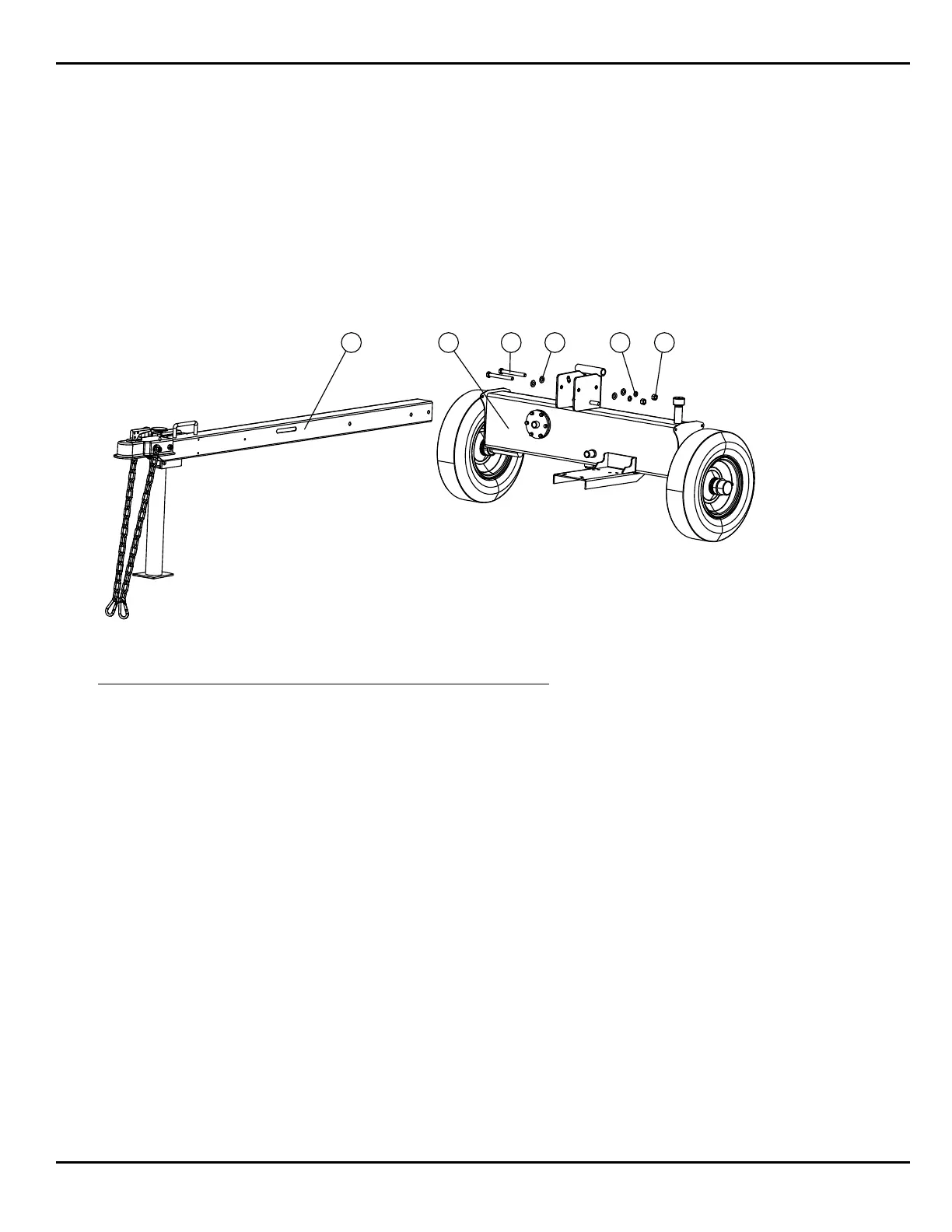

Paso 2:
2a: Localice el ensamblaje de la lengua y gire el gato en la posición hacia abajo.
2b: Retire el perno de sujeción que asegura el tanque a la base de la paleta.
2c: Coloque la lengua de manera que los orificios de montaje se alineen con los agujeros de la lengua de los tanques.
2d: Inserte los dos pernos M12 x 110 mm con una arandela plana debajo del cabezal del perno.
2e: Coloque una arandela plana, una arandela de seguridad, una tuerca en cada perno y apriete.
1 32 4 5 6
Elemento Descripción Cantidad
1 Ensamblaje de la lengua 1
2 Ensamblaje del tanque 1
3 Perno M12 x 110 mm 2
4 Arandela plana 4
5 Arandela de seguridad 2
6 Tuerca M12 2
7 Soporte de tierra / Gato estabilizador 1
