INSTRUCTIONS D’ASSEMBLAGE
Instructions d’assemblage
Cette fendeuse de bûches est partiellement assemblée en usine. Veuillez vous référer aux illustrations et à la liste des
pièces détachées s’il s’avère nécessaire de démonter l’appareil pour réparer ou remplacer des pièces. Les illustrations
figurant dans ce manuel sont données uniquement à titre de référence. Certains des composants de votre fendeuse de
bûches peuvent avoir un aspect légèrement différent.
MISE EN GARDE : pour éviter les blessures, demandez toujours de l’aide lorsque vous déplacez ou assemblez
des éléments plus lourds, comme la poutre.
Outils requis
Tournevis à tête plate de 1/4 in de large
Marteau
Clé de 10 mm
Clé de 13 mm
Clé de 18 mm
Clé de 19 mm
Clé hexagonale de 10 mm (incluse)
Pinces à becs pointus
Lame de nivellement
Étape 1 :

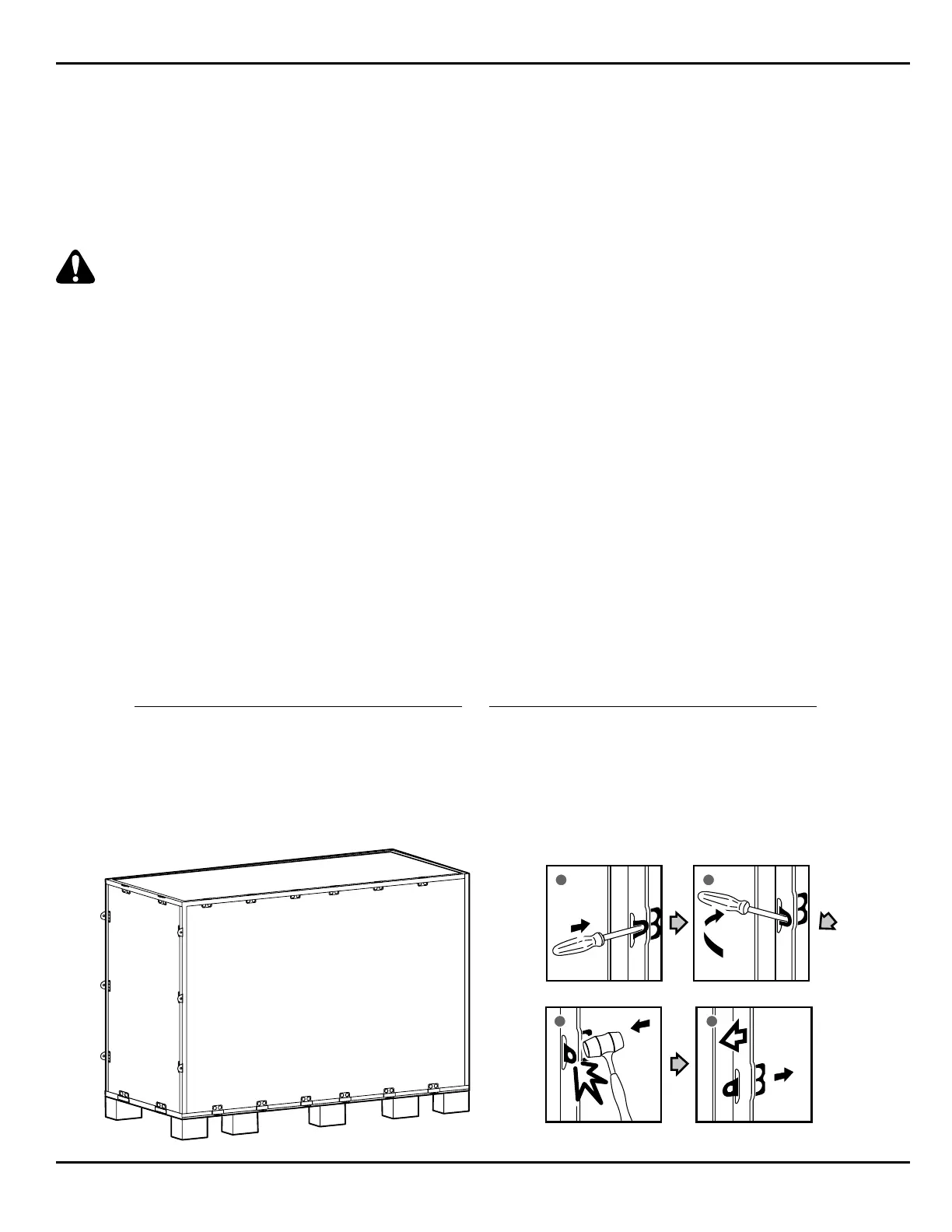

1a : Retirez le dessus et les côtés en ouvrant tous les verrous latéraux en métal.
Soyez prudent, car un déplacement peut avoir eu lieu.
1b : Retirez les objets en vrac de la caisse et mettez-les de côté.
1c : Coupez toutes les sangles de maintien et inspectez chaque pièce pour voir si elle est endommagée.
1d : Notez que les éléments suivants sont inclus dans la caisse :
Description
Quantité
Description
Quantité
Ensemble de la poutre 1 Ensembles de roue 2
Ensemble du réservoir 1 Support de bûche 1
Ensemble moteur/pompe 1 Kit matériel 1
Tuyaux de pression 2 Cartouche manuelle 1
Remarque : si une pièce est endommagée, contactez votre revendeur ou le transporteur de livraison.
1 2
3 4
